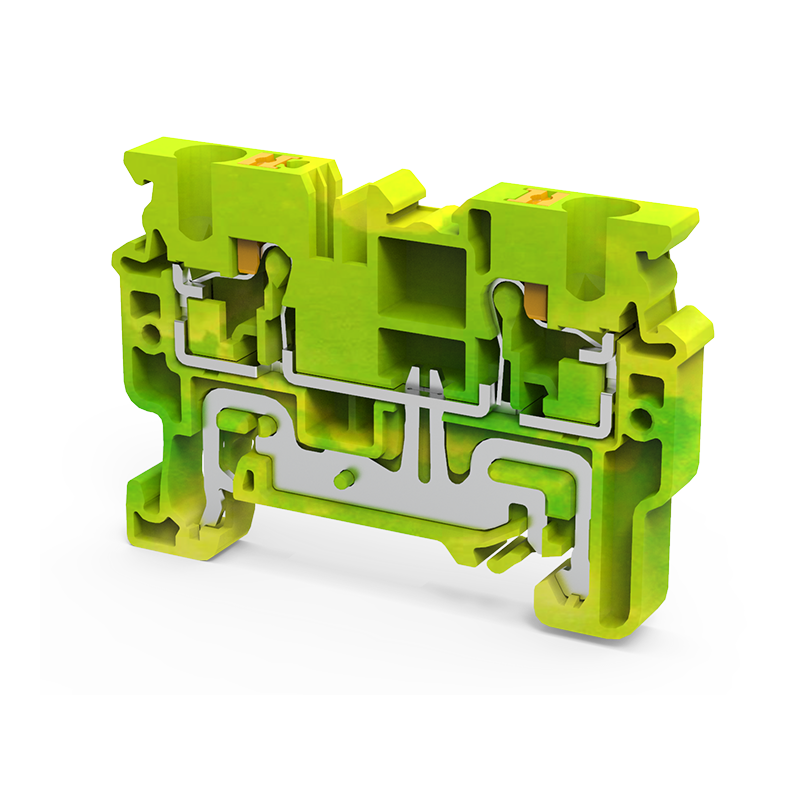

Клемма заземляющая 4 кв.мм push-in OptiClip CPG-4-PE-I-(0,2-4)-PEN - 331855 КЭАЗ

Клемма заземляющая push-in OptiClip CPG-4-PE-I-(0,2-4)-PEN от КэАЗ - это компактное устройство для быстрого и надёжного заземления проводов в щитах на DIN-рейке. Подходит для медицинских, промышленных и автоматизированных систем, где важна скорость монтажа и безопасность.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-4-PE-I-(0,2-4)-PEN используется для создания постоянного электрического контакта между заземляющим проводником и металлической конструкцией щита через DIN-рейку. Применяется в распределительных шкафах, щитах управления, АСУ ТП, станках, конвейерах и других объектах, требующих защиты от поражения током. Особенность - наличие функции PEN, что позволяет использовать её как совмещённую нулевую и заземляющую точку в TN-C-S системах.

Технические характеристики

• Максимальное сечение провода: 0,2–4 мм2 (для одножильных и многожильных медных проводов)
• Тип зажима: пружинный push-in - без инструментов, просто вставьте провод
• Количество уровней: один - для одного провода
• Расположение входа: сбоку - удобно при плотной укладке кабелей
• Ширина модуля: 6 мм - соответствует стандартному шагу DIN-рейки
• Цвет: желто-зелёный - согласно ГОСТ 33542, сразу узнаваем как заземление
• Класс горючести: V0 по UL94 - материал самозатухающий, не распространяет пламя
• Поддерживает функцию PEN - объединяет N и PE в одном контакте

Совместимость и монтаж

Клемма заземляющая push-in OptiClip CPG-4-PE-I-(0,2-4)-PEN фиксируется на любой стандартизированной DIN-рейке шириной 35 мм или G-рейке. Монтаж занимает несколько секунд: защёлкните корпус на рейке, затем введите подготовленный провод до упора - он будет надёжно зажат пружиной. Для извлечения используйте отвертку: вставьте в специальный выступ рядом с гнездом и слегка потяните провод. Убедитесь, что жилы не повреждены и лишняя изоляция удалена - оптимальная длина - около 8–10 мм.

Безопасность и стандарты

Изделие выполнено из материалов с классом горючести V0 по UL94, что снижает риск возгорания при перегреве. Цветовая маркировка соответствует требованиям ГОСТ 33542. Конструкция исключает случайное выпадение провода даже при вибрации. Номинальное напряжение не указано - применяйте в цепях до 1000 В переменного тока, как обычно для таких клемм. Не предназначен для высокочастотных или импульсных нагрузок свыше 10 кГц.

Преимущества

• Не нужны инструменты - монтаж проще, чем с винтовыми клеммами
• Высокая надёжность контакта благодаря пружинному механизму
• Защита от неверного подключения - цвет и форма предотвращают путаницу с фазными клеммами
• Стандартный шаг 6 мм - легко комбинируется с другими элементами на одной рейке
• Функция PEN экономит место - не нужна отдельная нулевая шина

Ограничения применения

• Не подходит для алюминиевых проводов - только медь
• Максимальное сечение 4 мм2 - нельзя использовать для больших сечений (например, 6 или 10 мм2)
• Не рекомендовано применять в условиях частых ударов, сильной вибрации или открытых площадках без защиты
• Не следует переустанавливать провод более двух раз - после нескольких вставок пружина теряет усилие
• Не заменяет основное заземление - работает как вторичная точка соединения внутри щита

Примеры использования

• Заземление корпусов ЧПУ-станков в цехе
• Объединение всех заземляющих проводов в щите управления лифтом
• Подключение экранов кабелей в системах автоматизации
• Создание единой точки PEN в распределительном щите многоэтажного дома
• Сборка временных установок на стройплощадке - когда важно быстро завершить работу

Практические советы

• Перед вставкой проверьте, чтобы провод был чистым, без оксидов - особенно если использовались старые кабеля
• Не затягивайте провод силой - достаточно легкого нажатия; если не встаёт - возможно, слишком большая изоляция или поврежденная жила
• При групповой установке нескольких клемм OptiClip CPG-4-PE-I-(0,2-4)-PEN оставляйте минимум 5 мм свободного места между ними для доступа отвертки
• Для многожильных проводов лучше использовать наконечники - они увеличат срок службы контакта
• Проверяйте герметичность щита - эта клемма не имеет IP-защиты, поэтому не устанавливайте её во влажных помещениях без бокса
