Колодка клеммная CP-MC-PEN земля 3 вывода 4мм2 | YCT22-03-3-K52-004 IEK

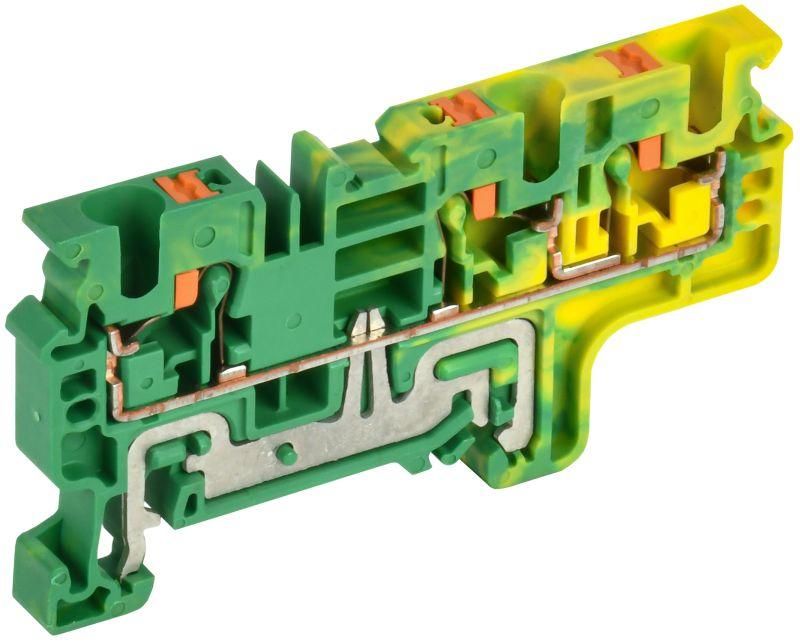

Колодка клеммная CP-MC-PEN земля 3 вывода 4 кв.мм от IEK предназначена для надёжного и быстрого соединения заземляющих проводов на DIN-рейке. Благодаря пружинному зажиму и специальному дизайну, эта клеммная колодка исключает необходимость в инструментах при подключении, что особенно ценно при массовой установке.

Назначение и область применения

Колодка клеммная CP-MC-PEN земля 3 вывода 4 кв.мм используется для создания единых точек заземления в распределительных щитах. Подходит для подключения трёх заземляющих проводов к одной точке, что решает проблему перегрузки одной клеммы несколькими жилами. Применяется в промышленной автоматике, ЖКХ, объектах энергетики и на транспорте - там, где требуется надёжное и компактное заземление.

Технические характеристики

• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Количество контактов: 3
• Диапазон сечений проводов: 0,2–4 мм2 - поддерживает как одножильные, так и многожильные провода (с наконечниками или без)
• Номинальное напряжение: 480 В
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях
• Монтаж: фиксация на DIN-рейку 35 мм
• Цвет: желто-зелёный - соответствует стандарту заземления
• Ширина: 6 мм - компактная, экономит место на рейке
• Установка замыкающей пластины: да - возможность последовательного соединения с другими клеммами через перемычки
• Позиция подключения: сверху - удобно для вертикальной маршрутизации проводов

Совместимость и монтаж

Колодка клеммная CP-MC-PEN земля 3 вывода 4 кв.мм совместима со всеми изделиями серии CP-MC от IEK. Для подключения:

• Одножильный провод или провод с наконечником - просто вставьте в зажим до упора;
• Гибкий многожильный провод без наконечника - предварительно нажмите кнопку освобождения, затем введите провод, после чего отпустите кнопку.

Замыкающая пластина (шунт) устанавливается между соседними клеммами для выравнивания потенциалов - обеспечивает целостность контура заземления. Колодка легко снимается с DIN-рейки при помощи отвертки или специального рычага.

Безопасность и стандарты

Цветовая маркировка - желто-зелёный - соответствует ГОСТ Р 50462 и IEC 60446. Номинальное напряжение 480 В обеспечивает безопасную работу в сетях до 500 В переменного тока. Конструкция защищает от случайного выпадения проводов даже при вибрациях. Материалы - самозатухающий поликарбонат, соответствуют требованиям UL94 V-0.

Преимущества

• Отсутствие необходимости в инструментах - снижает время монтажа и риск повреждения изоляции
• Стабильное контактное давление - минимизирует нагрев и окисление
• Поддержка двух типов проводов - с наконечником и без - универсальность для разных задач
• Возможность шунтирования - создаёт непрерывный заземляющий контур без лишних соединений
• Компактность - три контакта на ширине всего 6 мм

Ограничения применения

Не применяйте для проводов сечением более 4 мм2 - возможен выход из строя зажима. Не используйте в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал корпуса не рассчитан на такие условия. Не рекомендуется применять в местах с частыми механическими ударами без дополнительной защиты.

Примеры использования

• Объединение заземляющих проводов от станков, кожухов и рам на сборочных линиях
• Центральная точка заземления в щитах управления насосными станциями
• Подключение PE-проводов от светильников, розеток и автоматических выключателей в распределительных щитах
• Создание единой точки заземления в системах УЗО и дифференциальных автоматов

Практические советы

• Перед подключением проверяйте сечение провода - не допускайте превышения 4 мм2
• Для многожильных проводов без наконечников всегда используйте кнопку освобождения - иначе контакт будет плохим
• При использовании перемычек убедитесь, что они плотно зафиксированы - слабый контакт нарушает целостность заземления
• При групповой установке нескольких таких клеммных колодок - располагайте их с учётом свободного доступа к кнопкам для будущего обслуживания
• Артикул yct22-03-3-k52-004 - это именно модель с тремя выводами и зелено-жёлтым цветом; другие варианты серии CP-MC могут отличаться числом контактов
