Клемма с тремя контактами 4 кв.мм пружинная OptiClip СХ-4-TRIPLET-I-серый - 289749 КЭАЗ

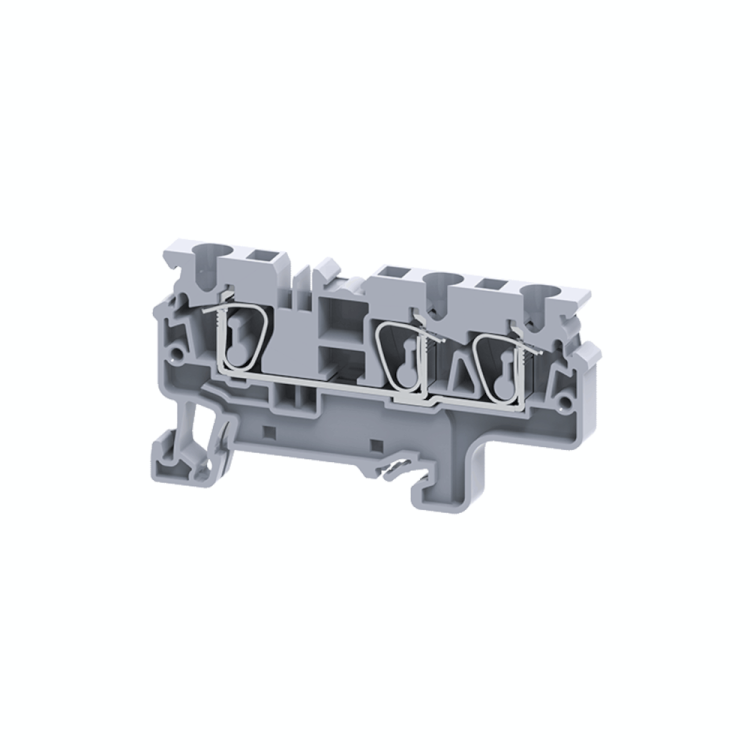

Клемма с тремя контактами пружинная 4 кв.мм СХ-4-TRIPLET-I серая - это однополюсная клемма на DIN-рейку с пружинным зажимом для надёжного соединения трёх проводов сечением до 4 мм2. Произведена компанией КЭАЗ, артикул 289749, подходит для сборки электрощитов в системах автоматизации.

Назначение и область применения

Клемма с тремя контактами пружинная 4 кв.мм СХ-4-TRIPLET-I серая используется для создания электрических соединений в распределительных щитах и шкафах управления. Подходит для монтажа в системах автоматического управления (САУ), промышленном оборудовании, системах освещения и контроля. Благодаря трём контактам в одном корпусе позволяет уменьшить количество элементов в щите, сэкономить место и упростить wiring.

Технические характеристики

• Количество контактов: 3 - все внутри клеммы электрически связаны между собой
• Тип зажима: пружинный, безвинтовой - не требует отвертки для подключения
• Сечение провода: 0,2–4 мм2 - подходит для медных жил, в том числе многожильных
• Номинальный ток: 32 А - выдерживает нагрузку до этого значения при нормальных условиях
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока
• Шаг подключения: 6 мм - соответствует стандартному шагу DIN-рейки
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий материал, безопасен при перегреве
• Цвет: серый - совместим с другими изделиями КЭАЗ Optima
• Монтаж: на DIN-рейку 35 мм - фиксируется защёлкой, не требует крепления болтами
• Подключение: сверху - провод вставляется вертикально, зажимается пружиной
• Количество уровней: 1 - одна строка контактов, нельзя использовать как двухуровневую

Совместимость и монтаж

Клемма с тремя контактами пружинная 4 кв.мм СХ-4-TRIPLET-I серая устанавливается на стандартную DIN-рейку 35 мм. Для монтажа просто вставьте её в рейку до характерного щелчка. Чтобы подключить провод:

• Нажмите рычаг зажима вниз - он остаётся в открытом положении
• Вставьте подготовленный провод (без зачистки более чем на 8 мм) до упора
• Отпустите рычаг - пружина надёжно зажимает жилу

Не используйте инструменты для затяжки - пружинный механизм не предназначен для механического усилия. Убедитесь, что провод имеет подходящее сечение: меньше 0,2 мм2 - риск плохого контакта; больше 4 мм2 - невозможно вставить.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса горючести V0 - при возгорании сам затухает, не распространяет пламя. Соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Номинальное напряжение 1000 В обеспечивает безопасную работу в высоковольтных цепях. Материал полиамид устойчив к химическим воздействиям и старению.

Преимущества

• Три контакта в одном модуле - экономия места в щите
• Быстрое подключение без инструментов - снижает время монтажа
• Высокая надёжность контакта - пружина сохраняет давление даже при вибрациях
• Стандартный шаг 6 мм - совместима с любыми клеммами КЭАЗ Optima
• Работает при экстремальных температурах - подходит для уличных и холодных объектов

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Запрещено применять для проводов сечением менее 0,2 мм2 - риск выпадения жилы
• Не рекомендовано использование в цепях постоянного тока выше 1000 В - указано только для переменного
• Один уровень - нельзя использовать как переходник между уровнями
• Не подходит для частых переподключений - пружина теряет упругость после 5–10 циклов

Примеры использования

• Объединение трёх входных сигналов от датчиков в один канал контроллера
• Разводка фазы L в группе розеток или светильников
• Сборка общего нулевого провода N в щите САУ
• Подключение нескольких проводов к одному выходу автомата или контактора

Практические советы

• Перед подключением зачищайте провод на глубину 8–10 мм - слишком мало - плохо зажимается, слишком много - риск замыкания на корпус
• Используйте только цельные медные жилы - многожильные должны быть запрессованы наконечниками
• Проверяйте прочность соединения легким потягиванием провода после монтажа
• При использовании в щитах с высокой плотностью компонентов - учтите ширину 6 мм и оставляйте минимум 2 мм свободного пространства между соседними клеммами
• Клемма с тремя контактами пружинная 4 кв.мм СХ-4-TRIPLET-I серая - идеальный выбор для компактных решений, где важны скорость и надёжность, а не частая модификация схемы
