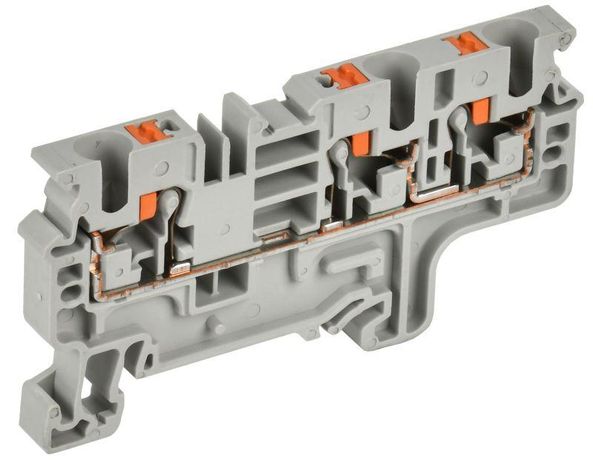

Колодка клеммная CP-MC 3 вывода 4мм2 серая | YCT22-00-3-K03-004 IEK

Колодка клеммная CP-MC 3 вывода 4 кв.мм серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и совместимости с DIN-рейкой, этот продукт удобен как для монтажа, так и для обслуживания. Артикул yct22-00-3-k03-004 соответствует серии CP-MC, которая решает проблемы с перегрузкой клемм при множественных подключениях.

Назначение и область применения

Колодка клеммная CP-MC 3 вывода 4 кв.мм серая используется для создания разветвлённых электрических цепей там, где требуется подключить несколько проводов к одной точке. Подходит для установки в силовые и слаботочные щиты, автоматических выключателях, устройствах защиты, контроллеров и распределительных коробках. Часто применяется в промышленной автоматике, на конвейерах, в системах освещения и HVAC.

Технические характеристики

• Количество контактов: 3
• Сечение проводника: 0,2–4 мм2 - поддерживает как тонкие многожильные, так и жесткие одножильные провода
• Номинальный ток: 32 А - рассчитана на нагрузки до 32 ампер
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина: 6 мм - компактный размер, позволяет экономить место в шкафу
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Цвет: серый - стандартизированная окраска для визуального различения типов клемм
• Установка замыкающей пластины: да - возможность последовательного соединения нескольких модулей через перемычки
• Позиция подключения: сверху - провода вводятся вертикально, что упрощает маршрутизацию

Совместимость и монтаж

Колодка клеммная CP-MC 3 вывода 4 кв.мм серая легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения:

• Для одножильных проводов и проводов с наконечниками - просто вставьте провод в зажим до упора; зажим зафиксируется автоматически.
• Для гибких многожильных проводов без наконечника - предварительно нажмите кнопку разблокировки, введите провод, затем отпустите кнопку. Это обеспечит плотный контакт и предотвратит выпадение.

Можно комбинировать несколько таких клеммных колодок в ряд, используя заводские перемычки (доступны отдельно). Каждый уровень имеет один зажим - то есть три отдельных точки подключения на одном корпусе.

Безопасность и стандарты

Колодка соответствует требованиям международных норм для клеммных устройств. Номинальное напряжение 1000 В и ток 32 А обеспечивают безопасную работу в большинстве промышленных и бытовых сетей. Материалы корпуса - самозатухающий поликарбонат, устойчивый к механическим повреждениям и высокой температуре. Отсутствие открытых токоведущих частей снижает риск поражения током при установленном состоянии.

Преимущества

• Быстрое подключение без отверток - экономит время при монтаже и ремонте
• Стабильный контакт даже при вибрациях - пружинный механизм не ослабевает со временем
• Поддержка широкого диапазона сечений - одна модель заменяет несколько типов клемм
• Возможность последовательного соединения - создаётся единая шина без внешних перемычек
• Высокая термостойкость - сохраняет работоспособность при экстремальных температурах

Ограничения применения

• Не рекомендуется использовать для проводов сечением менее 0,2 мм2 - возможен плохой контакт
• Гибкие многожильные провода без наконечников требуют обязательного использования кнопки разблокировки - иначе соединение будет ненадёжным
• Не предназначен для постоянного погружения в жидкости - хотя выдерживает влажность, IP-защита не указана
• Запрещается применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Разветвление фазы в распределительном щите: один входной провод 2,5 мм2 делится на три выхода по 1,5 мм2 для розеток
• Подключение трёх датчиков к одному входу PLC в автоматической линии
• Объединение нулевых проводов в группе осветительных приборов
• Создание временной шины для тестирования оборудования перед запуском

Практические советы

• Перед подключением проверяйте сечение провода - не допускайте превышения 4 мм2, чтобы избежать деформации зажима
• Для многожильных проводов лучше использовать наконечники - это увеличивает срок службы соединения
• При сборке нескольких клемм в ряд - начинайте с крайнего модуля и двигайтесь в сторону, чтобы не перекручивать перемычки
• Проверяйте надёжность соединения легким рывком после монтажа - особенно при работе с гибкими проводами
• Артикул yct22-00-3-k03-004 - это именно трёхполюсная серая колодка. Убедитесь, что вы заказываете нужное количество контактов - аналогичные модели бывают с 4 выводами
