Клемма заземляющая 4 кв.мм пружинная OptiClip CXG-4-PE-(0,2-4) - 289760 КЭАЗ

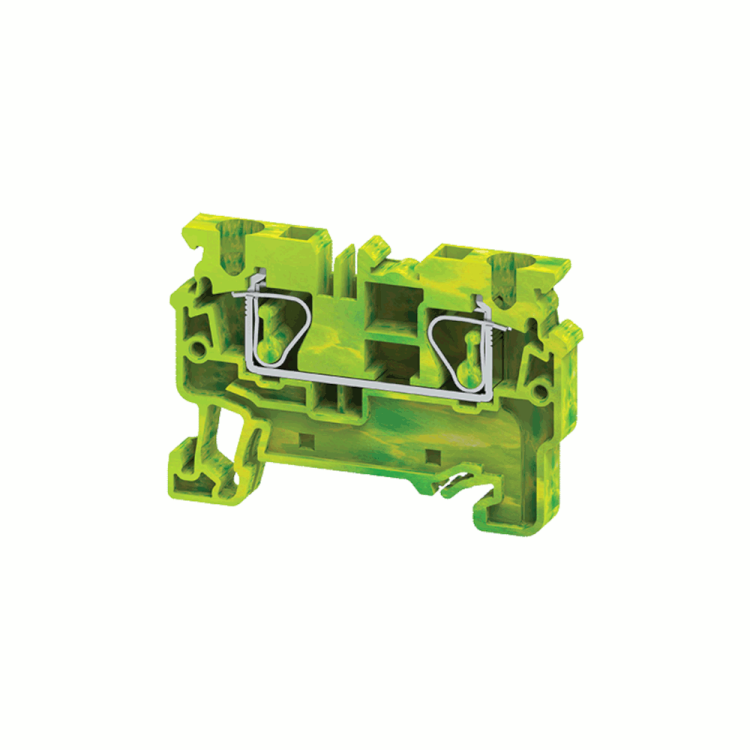

Клемма заземляющая пружинная CXG-4-PE-(0,2-4) 4 кв.мм от КЭАЗ Optima - это надежное решение для быстрого и безопасного заземления медных проводников в электрощитах и распределительных шкафах. Устройство фиксируется на DIN-рейке, имеет пружинный зажим без винтов и цветовое обозначение желто-зеленого цвета, соответствующее нормам заземления.

Назначение и область применения

Клемма заземляющая пружинная CXG-4-PE-(0,2-4) 4 кв.мм используется для создания электрического и механического соединения между заземляющим проводником и шиной заземления на DIN-рейке. Применяется в распределительных щитах, автоматических системах управления (САУ), промышленном оборудовании и других установках, где требуется надежное и быстрое заземление.

Технические характеристики

• Тип зажима: пружинный, безвинтовой
• Диапазон сечений провода: 0,2–4 кв.мм (медные жилы)
• Количество контактов: 2 (вход и выход)
• Способ монтажа: крепление на DIN-рейку или G-рейку
• Положение подключения: сбоку
• Число уровней: один
• Цвет: желто-зеленый (стандарт IEC 60445 для заземления)
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение
• Ширина устройства: 0 мм (не указано - значит, не влияет на компактность)

Совместимость и монтаж

Клемма заземляющая пружинная CXG-4-PE-(0,2-4) 4 кв.мм устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения зачищенный провод вставляется в гнездо до характерного щелчка - пружинный механизм плотно фиксирует жилу без необходимости затяжки винта. Подключение осуществляется сбоку, что позволяет удобно коммутировать несколько клемм в ряд. Максимальное сечение - 4 кв.мм; провода большего сечения не войдут.

Безопасность и стандарты

Материал корпуса соответствует классу воспламеняемости V0 - он не распространяет пламя при возгорании. Цветовая маркировка желто-зеленая соответствует требованиям ГОСТ Р 50462 и IEC 60445 для заземляющих проводников. Клемма не содержит свинца и других токсичных веществ, соответствует RoHS.

Преимущества

• Быстрая установка: не требует инструментов, достаточно вставить провод
• Надежный контакт: пружинный зажим сохраняет давление даже при вибрациях
• Защита от случайного выдергивания: провод фиксируется механически
• Визуальный контроль: желто-зеленый цвет сразу указывает на заземляющую цепь
• Стабильность: не требует периодической проверки затяжки, как винтовые аналоги

Ограничения применения

• Не предназначен для многожильных проводов с оплеткой - необходимо использовать наконечники
• Работает только с медными проводниками; алюминий и сплавы не совместимы
• Максимальное сечение - 4 кв.мм; для больших проводов (до 16 кв.мм, упомянутых в описании производителя) нужна другая модель
• Не рассчитана на высокие токи нагрузки - применяется исключительно для заземления, а не для фазных или нулевых проводов

Примеры использования

• Подключение заземляющего провода от металлического корпуса станка к шине PE в щите управления
• Объединение нескольких точек заземления внутри распределительного шкафа
• Формирование последовательной цепи заземления для группы оборудования в автоматизированной линии
• Использование в щитах АВР, частотных преобразователях, PLC-системах

Практические советы

• Перед вставкой провода обязательно зачистите изоляцию на 8–10 мм - недостаточная длина снижает надежность контакта
• Для многожильных проводов используйте наконечники типа НШВИ - они предотвращают запутывание жил в механизме
• При установке нескольких клемм в ряд соблюдайте шаг не менее 10 мм для доступа к каждому входу
• Проверьте соответствие сечения провода: если провод больше 4 кв.мм - выбирайте другую клемму, например, CXG-4-PE-(0,2-16)
• Не перегибайте провод перед подключением - это может повредить жилу и вызвать нагрев
