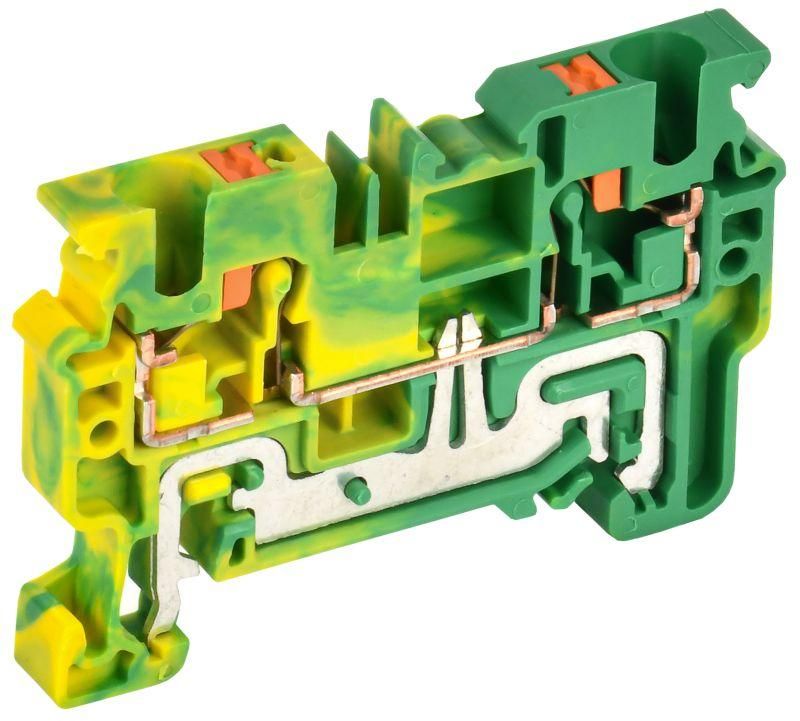

Колодка клеммная CP-PEN земля 4мм2 желто-зеленая | YCT21-00-K52-004 IEK

Колодка клеммная CP-PEN земля 4 кв.мм желто-зеленая от IEK предназначена для надежного заземления в распределительных щитах. Её пружинный зажим обеспечивает быстрое подключение без инструментов, а желто-зеленый цвет соответствует стандарту для земляных проводников. Артикул yct21-00-k52-004 - часть серийной линейки CP-PEN, оптимизированной для DIN-рейки.

Назначение и область применения

Колодка клеммная CP-PEN земля 4 кв.мм желто-зеленая используется исключительно для подключения заземляющих проводников. Применяется в электрощитах жилых, промышленных и коммерческих объектов. Подходит для уравнивания потенциалов, защиты от поражения током и организации системы TN-S/TN-C-S. Цвет - строго желто-зеленый - сразу указывает на функцию заземления, снижает риск ошибок при монтаже.

Технические характеристики

• Сечение проводника: 0,2–4 мм2 - поддерживает одножильные и многожильные провода, включая с наконечниками;
• Способ монтажа: фиксация на DIN-рейку 35 мм - совместима со стандартными шинопроводами;
• Количество полюсов: 1 - одна клемма на один провод;
• Количество клемм на уровне: 2 - два входа для двух отдельных проводников;
• Позиция соединения: сверху - удобно для вертикальной маршрутизации кабелей;
• Ширина: 6 мм - компактный размер, экономит место в щите;
• Рабочая температура: от –40 до +85 C - работает в холодных помещениях и нагреваемых зонах;
• Замыкающая пластина: да - возможность создания последовательной цепи заземления через перемычку (не входит в комплект);
• Тип зажима: пружинный - безвинтовой, без инструментов.

Совместимость и монтаж

Колодка клеммная CP-PEN земля 4 кв.мм желто-зеленая устанавливается на любую DIN-рейку 35 мм. Для подключения:

• Для одножильного провода или провода с наконечником - просто вставьте его в зажим до упора;
• Для гибкого многожильного провода без наконечника - предварительно нажмите кнопку освобождения, затем введите провод и отпустите кнопку.

Не используйте провода сечением менее 0,2 мм2 или более 4 мм2 - это нарушит контакт и может вызвать перегрев. Клеммы не рассчитаны на подключение силовых кабелей с изоляцией толще 9 мм.

Безопасность и стандарты

Цветовая маркировка - желто-зеленая - соответствует ГОСТ Р 50462 и IEC 60446 для заземляющих проводников. Материалы контактов - медный сплав с антикоррозийным покрытием. Температурный диапазон подтверждает соответствие требованиям к работе в условиях повышенной влажности и перепадов температур. Наличие замыкающей пластины позволяет соблюдать требование к непрерывности заземляющего контура.

Преимущества

• Быстрая установка - не нужны отвертки или кримперы;
• Надежный контакт - пружинный механизм сохраняет давление даже при вибрациях;
• Защита от случайного выдергивания - провод защелкивается механически;
• Визуальный контроль - прозрачная крышка (при наличии) и цвет позволяют легко проверить подключение;
• Можно использовать в плотных щитах - всего 6 мм ширины на одну клемму.

Ограничения применения

• Не предназначен для подключения проводов сечением больше 4 мм2 - возможен выход из строя зажима;
• Не рекомендуется для переменного тока выше 1000 В - только для низковольтных сетей до 500 В AC/DC;
• Не следует применять в средах с высоким уровнем химической активности (например, в химических цехах без герметизации);
• Перемычки для связи между клеммами необходимо приобретать отдельно - они не входят в комплект.

Примеры использования

• Подключение PE-проводов от автоматов, УЗО и дифавтоматов в квартирном щите;
• Объединение заземляющих шин в промышленных пультах управления;
• Создание цепи заземления для металлических корпусов станков, конвейеров, светильников;
• Формирование единой точки заземления в распределительных пунктах (РП) и ячейках КРУ.

Практические советы

• При использовании многожильного провода без наконечника всегда нажимайте кнопку перед вводом - иначе контакт будет плохим;
• Проверяйте глубину введения провода: он должен войти до упора, чтобы не торчал из зажима;
• Для длинных цепей заземления используйте перемычки IEK CP-Bridge - они подходят по ширине и материалу;
• Не смешивайте эту клемму с фазными или нулевыми - она только для земли, и её цвет - важный сигнал для обслуживания;
• При сборке щита оставляйте минимум 5 мм свободного места рядом - так проще нажимать кнопку при подключении.
