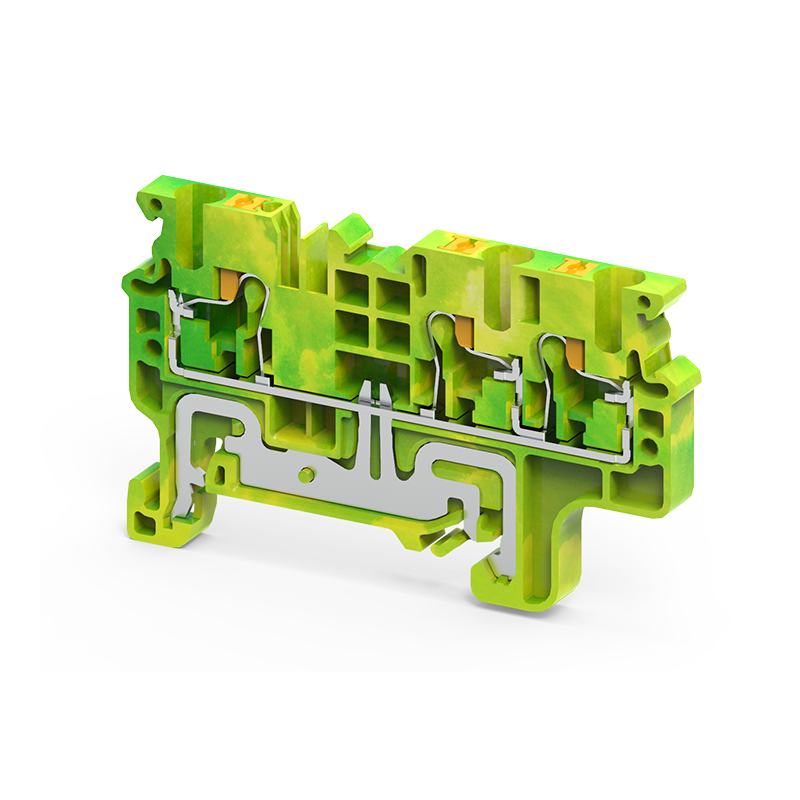

Клемма заземляющая push-in OptiClip CPG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN | 331857 КЭАЗ

Клемма заземляющая push-in OptiClip CPG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN КЭАЗ - одноканальный зажим с тремя выходами для быстрого и надежного подключения заземляющих проводников в щитах на DIN-рейке. Артикул 331857 предназначен для систем TN-C-S и других, где требуется выделенный контур PEN.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN КЭАЗ используется для создания единых заземляющих цепей в распределительных шкафах, щитах автоматизации и управления (САУ), силовых щитах и устройствах защиты. Она позволяет соединить три проводника с одним входом через пружинный зажим, что упрощает организацию заземления в плотной компоновке. Подходит для установки в объектах жилой, коммерческой и промышленной недвижимости, где применяются системы с совмещенным нулевым и защитным проводником (PEN).

Технические характеристики

• Максимальное сечение провода: 0,2–2,5 мм2 - поддерживает одножильные и многожильные медные проводники;
• Тип зажима: пружинный push-in - безинструментальное подключение путём вставки провода;
• Количество выводов: 3 - один вход, три выхода для параллельного подключения;
• Функция PEN: да - клемма рассчитана на работу с совмещённым нулевым и защитным проводником;
• Ширина модуля: 5 мм - соответствует шагу стандартной DIN-рейки;
• Расположение контакта: сбоку - удобно для маршрутизации проводов вдоль рейки;
• Цвет: желто-зелёный - стандартизованный цвет для заземляющих элементов;
• Класс горючести UL94 V0 - материал самозатухающий, безопасен при перегреве;
• Способ монтажа: фиксация на DIN-рейке или G-рейке - совместима с большинством типов реек.

Совместимость и монтаж

Клемма заземляющая push-in OptiClip CPG-2,5-TRIPLET-PE-I-(0,2-2,5)-PEN КЭАЗ устанавливается на любую стандартную DIN-рейку шириной 35 мм или G-рейку. Для монтажа достаточно защёлкнуть её на направляющую до характерного щелчка. Подключаются только медные провода - алюминий и сплавы не допускаются. Провод необходимо полностью вставить в гнездо до упора; проверьте прочность фиксации легким потягиванием после установки. Нет необходимости использовать отвертку - это снижает риск повреждения изоляции и ускоряет сборку.

Безопасность и стандарты

Клемма выполнена из материалов с классом горючести UL94 V0, что гарантирует самоугасание пламени при возгорании. Цветовое исполнение соответствует ГОСТ IEC 60445:2018 - желто-зелёная окраска исключает путаницу с фазными проводами. Конструкция обеспечивает механическую устойчивость при вибрациях и температурных колебаниях в пределах рабочего диапазона. Соответствует требованиям к устройствам заземления в электрощитах согласно ПУЭ и МЭК 61439.

Преимущества

• Тройной выход - заменяет три отдельные клеммы, экономит место в щите;
• Push-in технология - скорость монтажа выше на 40–60% по сравнению с винтовыми аналогами;
• Стабильный контакт - пружинный механизм сохраняет давление даже при термических расширениях;
• Интеграция с PEN - позволяет выполнять заземление в существующих сетях без переделки;
• Защита от случайного выпадения - провод не выскакивает при слабом усилии.

Ограничения применения

• Не алюминиевые, медно-алюминиевые или многожильные провода с оплеткой - возможен плохой контакт;
• Максимальное сечение 2,5 мм2 - нельзя применять для проводов больше 4 мм2, даже если они кажутся “тонкими”;
• Не рекомендовано использование вне закрытых щитов - не имеет степени защиты IP и не защищен от внешних воздействий;
• Не подходит для переменного напряжения выше 500 В - работает только в низковольтных цепях до 480 В AC / DC.

Примеры использования

• Подключение трёх корпусов оборудования к единому заземляющему проводу в частном станке;
• Объединение заземляющих проводов от нескольких УЗО в одном щите САУ;
• Передача PEN-проводника между несколькими группами нагрузок в этажном щите;
• Замена старых винтовых клемм на современные при модернизации электросистемы.

Практические советы

• Перед вставкой удалите изоляцию точно на 8–10 мм - слишком длинная часть может затруднить контакт;
• Не используйте инструменты для проталкивания провода - это повредит внутренний механизм;
• Проверяйте целостность провода после монтажа: он должен находиться внутри гнезда без видимого люфта;
• Если нужна более высокая плотность соединений - можно сочетать несколько таких клемм рядом на одной рейке;
• Для обслуживания просто вытяните провод - никаких откруток и болтов не потребуется.
