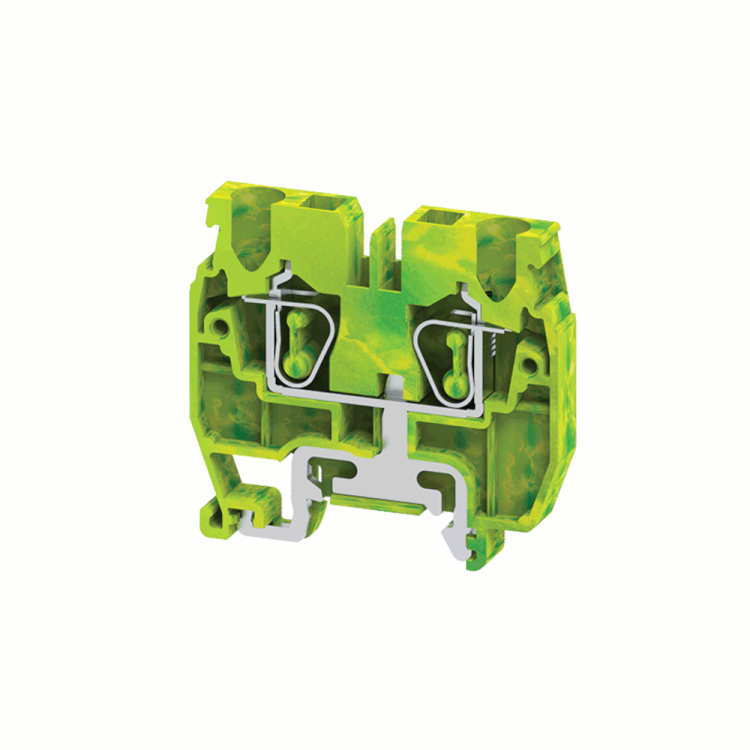

Мини-клемма заземляющая 2,5 кв.мм пружинная OptiClip CXMG-2,5-PE-I-(0,2-2,5)-PEN - 331823 КЭАЗ

Мини-клемма заземляющая пружинная 2,5 кв.мм OptiClip CXMG-2,5-PE-I-(0,2-2,5)-PEN от КЭАЗ — компактное решение для надёжного заземления в тесных распределительных коробках и шкафах. Подходит для одножильных и многожильных проводов сечением до 2,5 мм², фиксируется на DIN-рейке и обеспечивает безопасное соединение без инструментов.

Назначение и область применения

Minи-клемма заземляющая пружинная 2,5 кв.мм OptiClip CXMG-2,5-PE-I-(0,2-2,5)-PEN используется для создания заземляющих соединений в электрических щитах, распределительных коробках и других устройствах с ограниченным пространством. Применяется в системах TN-S, TN-C-S, где требуется вывести PE-проводник. Особенно удобна там, где нельзя использовать крупные клеммники — например, в модульных шкафах, автоматических выключателях или счетчиках.

Технические характеристики

• Диапазон сечений провода: 0,2–2,5 мм² — поддерживает как тонкие контрольные жилы, так и основные заземляющие проводники
• Тип зажима: пружинный — не требует отвертки, соединение фиксируется одним нажатием
• Количество контактов: 2 — один вход для провода, один выход для перемычки
• Количество уровней: 1 — одностороннее подключение
• Положение подключения: сбоку — позволяет экономить место вдоль рейки
• Цвет: желто-зелёный — соответствует стандарту IEC 60445 для заземляющих проводников
• Класс воспламеняемости: V0 — материал самозатухающий, не поддерживает горение
• Способ монтажа: установка на DIN-рейку 15 мм (стандарт EN 60715)

Совместимость и монтаж

Minи-клемма заземляющая пружинная 2,5 кв.мм OptiClip CXMG-2,5-PE-I-(0,2-2,5)-PEN совместима с любыми DIN-рейками шириной 15 мм, используемыми в промышленной и бытовой автоматизации. Монтаж выполняется просто: защёлкивается на рейке пальцами, без крепёжных элементов. Для подключения провода достаточно вставить его в гнездо до характерного щелчка — пружинный механизм плотно зажимает жилу. Удаление провода осуществляется нажатием на рычаг освобождения. Оба контакта находятся на одной стороне — можно последовательно соединить несколько клемм через перемычку из того же провода.

Безопасность и стандарты

Изделие выполнено из материалов с классом воспламеняемости V0, что гарантирует самозатухание при возгорании. Цветовая маркировка соответствует международному стандарту IEC 60445 — желто-зелёный цвет исключает путаницу с фазными проводами. Соответствует требованиям к заземляющим соединениям в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-1. Номинальное напряжение не указано — применяется только для заземляющих цепей, не рассчитана на рабочее напряжение выше 50 В переменного тока.

Преимущества

• Компактность — занимает минимум места на рейке, идеально для плотной сборки
• Быстрый монтаж — не нужны инструменты, соединение за секунду
• Устойчивость к вибрации — пружинный контакт сохраняет давление даже при механических нагрузках
• Поддержка многожильных проводов — не нужна опрессовка, жилы вставляются прямо
• Чёткая визуальная идентификация — цвет и форма сразу указывают на функцию заземления

Ограничения применения

Minи-клемма заземляющая пружинная 2,5 кв.мм OptiClip CXMG-2,5-PE-I-(0,2-2,5)-PEN не предназначена для подключения проводов сечением более 2,5 мм² — перегрузка вызовет плохой контакт и нагрев. Не следует использовать в цепях с напряжением выше 50 В переменного тока — она не является изоляционным элементом. Также не рекомендуется для внешних установок без защиты корпуса — хотя IP-класс не указан, изделие не имеет герметичной оболочки. Не подходит для частых переподключений — пружина со временем теряет усилие.

Примеры использования

• Заземление металлических корпусов частотных преобразователей в щите управления
• Объединение нескольких точек заземления в распределительной коробке светильников
• Подключение PE-провода к DIN-рейке в щите АВР
• Формирование заземляющей шины внутри малогабаритного шкафа САУ

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм — слишком длинная жила может мешать замыканию контакта
• Не затягивайте провод силой — пружинный зажим работает без усилий; переусилие повредит механизм
• Проверьте надёжность соединения легким покачиванием провода после монтажа
• При использовании многожильного провода — слегка скрутите жилы перед вводом, чтобы они не выпали
• Для группового заземления используйте перемычки из медного провода 1,5–2,5 мм² — они легко проходят через два контакта одной клеммы
• Учитывайте посадочный шаг: каждая клемма занимает около 17,5 мм по ширине рейки — планируйте расположение заранее
