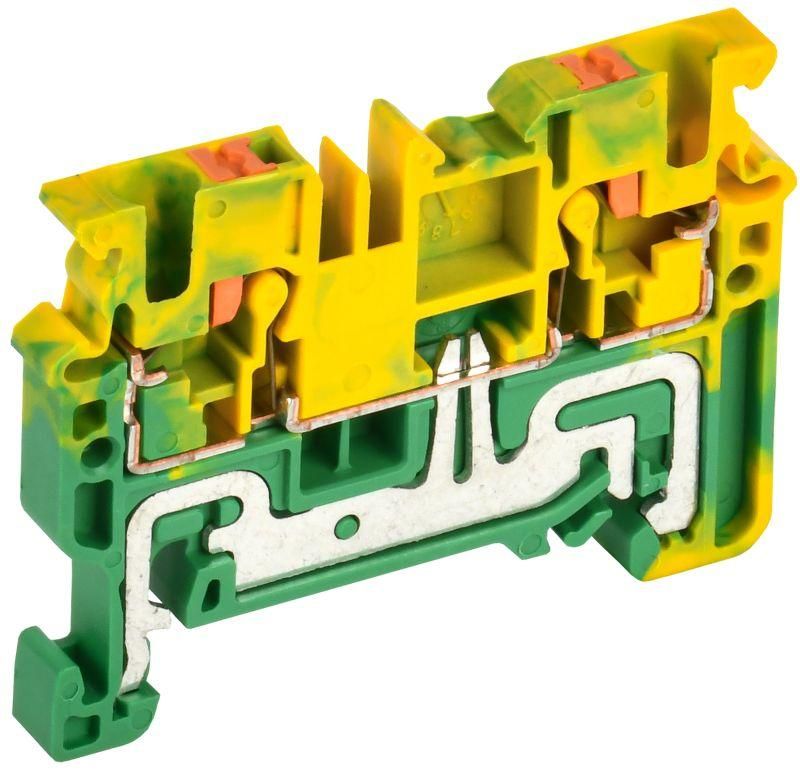

Колодка клеммная CP-PEN земля 2,5мм2 желто-зеленая | YCT21-00-K52-002 IEK

Колодка клеммная CP-PEN земля 2,5 мм2 желто-зеленая от IEK предназначена для надежного и быстрого подключения заземляющих проводов в распределительных щитах. Благодаря пружинному зажиму и стандартному желто-зеленому цвету, эта клемма легко идентифицируется и соответствует требованиям безопасности при монтаже системы заземления.

Назначение и область применения

Колодка клеммная CP-PEN земля 2,5 мм2 желто-зеленая используется исключительно для подключения заземляющих проводников в электрических установках. Её основная задача - обеспечить безопасное соединение между оборудованием и контуром заземления. Применяется в распределительных щитах жилых, коммерческих и промышленных объектах, где требуется уравнивание потенциалов и защита от поражения током.

Технические характеристики

• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Сечение проводника: 0,2–2,5 мм2 - подходит для одножильных и многожильных проводов
• Количество контактов: 2 - два входа для подключения двух проводов
• Количество клемм на уровне: 2 - возможность последовательного соединения с соседними клеммами
• Ширина: 5 мм - компактный формат для плотной укладки на DIN-рейке
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Цвет: желто-зеленый - стандартизированная окраска для заземляющих проводников
• Рабочая температура: от –40 C до +85 C - работает в широком температурном диапазоне
• Установка замыкающей пластины: да - позволяет соединить несколько клемм в цепь через перемычку
• Позиция соединения: сверху - удобный доступ для подключения проводов

Совместимость и монтаж

Колодка клеммная CP-PEN совместима с любыми устройствами, установленными на стандартной DIN-рейке 35 мм. Для подключения:

• Одножильный провод: вставляется прямо в зажим до упора - зажим автоматически фиксирует жилу
• Многожильный провод без наконечника: перед вставкой необходимо нажать кнопку освобождения, затем ввести провод и отпустить кнопку
• Провод с наконечником: вставляется без нажатия кнопки - зажим захватывает наконечник механически

Замыкающая пластина (перемычка) устанавливается поверх клеммы и соединяет её с соседней - это позволяет создать единый заземляющий шинный ряд без дополнительных проводов.

Безопасность и стандарты

Цветовая маркировка желто-зеленая соответствует ГОСТ 31947 и IEC 60446 - обязательное требование для заземляющих проводников. Клемма изготовлена из самозатухающего полимера, устойчивого к перегреву. Надежность соединения проверена на соответствие требованиям к электрической прочности и термической стойкости в условиях длительной нагрузки.

Преимущества

• Быстрая установка - не нужны отвертки или обжимные инструменты
• Стандартный цвет - сразу видно, что это заземление, снижает риск ошибок при монтаже
• Поддерживает гибкие и жесткие провода - универсальное решение для разных типов кабелей
• Возможность создания шины - через перемычки можно объединить несколько клемм в один заземляющий контур
• Высокая надежность фиксации - пружинный механизм не ослабевает со временем

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется использовать в средах с постоянным вибрационным воздействием без дополнительной фиксации
• Не следует применять для силовых цепей выше 500 В переменного тока - ограничение по изоляции
• При использовании многожильных проводов без наконечников важно точно соблюдать технологию: обязательно нажимать кнопку при вводе

Примеры использования

• Подключение корпусов электрооборудования (станков, щитов, насосов) к главной заземляющей шине
• Объединение нескольких точек заземления в одном распределительном щите
• Формирование заземляющего контура в промышленных пультах управления
• Монтаж в щитах жилых домов для защиты розеточных групп

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в допустимый диапазон 0,2–2,5 мм2 - даже немного превышающее сечение может повредить зажим
• Для многожильных проводов лучше использовать наконечники - так контакт будет надежнее и долговечнее
• При сборке шины используйте оригинальные перемычки IEK - они обеспечивают минимальное переходное сопротивление
• Проверьте фиксацию после монтажа: легкий рывок за провод не должен вызывать его выскальзывания
• Колодка CP-PEN земля 2,5 мм2 желто-зеленая от IEK - идеальный выбор для проектов, где важны скорость, безопасность и соответствие нормам
