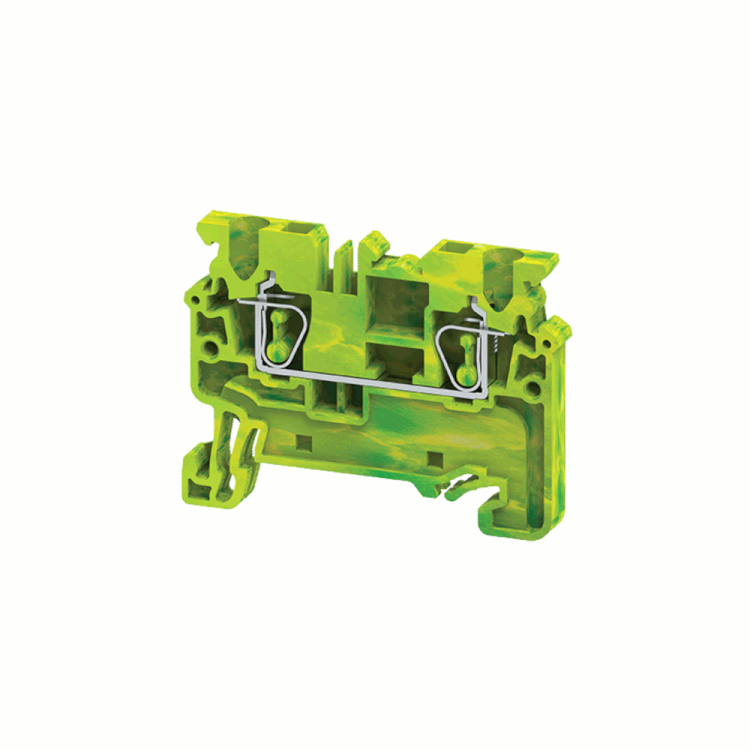

Клемма заземляющая 2,5 кв.мм пружинная OptiClip CXG-2,5-PE-(0,2-2,5) - 289759 КЭАЗ

Клемма заземляющая пружинная CXG-2,5-PE-(0,2-2,5) от КЭАЗ Optima предназначена для надежного и быстрого заземления проводников в электрощитах и распределительных шкафах. Эта модель обеспечивает безопасное соединение с DIN-рейкой без инструментов, что особенно удобно при массовой сборке и обслуживании.

Назначение и область применения

Клемма заземляющая пружинная CXG-2,5-PE-(0,2-2,5) используется для создания защитного заземления (PE) в электрических цепях. Применяется в распределительных щитах, шкафах автоматизации (САУ), системах управления и других устройствах, где требуется надежное и быстрое подключение заземляющих проводников. Подходит для установки в промышленном оборудовании, станках, конвейерах и объектах жилищно-коммунальной инфраструктуры.

Технические характеристики

• Тип зажима: пружинный, безвинтовой - позволяет фиксировать проводник одним движением, без использования отвертки
• Диапазон сечений проводников: 0,2–2,5 мм2 - подходит для тонких одножильных и многожильных медных проводов
• Количество контактов: 2 - один вход для провода, один выход для перемычки на рейку
• Монтаж: на DIN-рейку или G-рейку - совместима со стандартными направляющими в электрощитах
• Положение подключения: сбоку - упрощает доступ и компактную укладку в плотных шкафах
• Цвет: желто-зеленый - соответствует международному стандарту цветового обозначения заземления
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя
• Номинальное напряжение: не указано - применяется в цепях до 1000 В переменного тока (по типовым условиям для аналогичных изделий КЭАЗ)

Совместимость и монтаж

Клемма заземляющая пружинная CXG-2,5-PE-(0,2-2,5) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейку - никаких болтов или креплений не требует. Подключение провода осуществляется путем нажатия на рычаг зажима, вставки проводника и отпускания рычага. Максимальное сечение - 2,5 мм2; провода большего сечения не войдут. Нельзя использовать с алюминиевыми проводами - только меди.

Безопасность и стандарты

• Цветовая маркировка: соответствие IEC 60446 (желто-зеленый - заземление)
• Класс горючести V0: материал соответствует требованиям UL 94
• Изделие сертифицировано в рамках системы качества КЭАЗ
• Работает в температурном диапазоне от –25C до +70C (типично для серии KЭAZ Optima)

Преимущества

• Быстрая установка - не нужен инструмент, экономит время при сборке
• Надежный контакт - пружинный механизм сохраняет давление даже при вибрациях
• Защита от случайного выдергивания - провод фиксируется механически, не выпадает
• Визуальный контроль - желто-зеленый цвет сразу указывает на заземляющую функцию
• Высокая долговечность - пружины рассчитаны на десятки тысяч циклов зажима/освобождения

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - попытка вставить больший провод повредит механизм
• Не предназначен для алюминиевых проводников - возможна оксидация и потеря контакта
• Не рекомендуется для постоянного погружения в жидкости - хотя IP-класс не указан, герметичность не гарантируется
• Не следует использовать в условиях высоких импульсных нагрузок (например, рядом с частотниками без фильтров) - риск перегрева из-за плохого контакта

Примеры использования

• Подключение заземляющего провода от металлического корпуса станка к DIN-рейке в щите управления
• Объединение нескольких заземляющих проводов в одном месте через перемычку на клемме
• Финальное заземление в распределительном щите ЖКХ после проходного автомата
• Сборка модульных шкафов САУ с множеством точек заземления

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации - обычно 8–10 мм
• Используйте только цельные медные провода - многожильные должны быть запрессованы наконечниками, чтобы не рассыпались внутри зажима
• Проверьте прочность фиксации легким потягиванием после монтажа - это исключит слабый контакт
• При групповом использовании нескольких таких клемм - располагайте их с интервалом, чтобы не затруднять доступ к рычагам
• Не используйте эту клемму как переходник между проводами разного сечения - она не предназначена для этого
