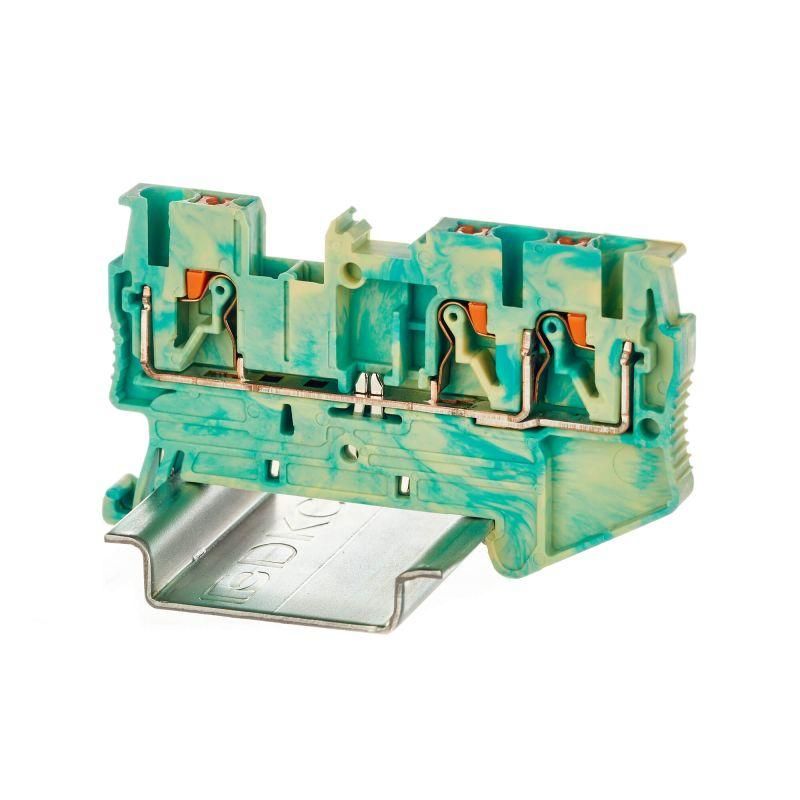

Клемма заземления, зажим push-in, 3 точки подключения, 4 кв.мм | VPR-4-TWIN-PE-YG DKC ДКС

Клемма заземления DKC vpr-4-twin-pe-yg - это надежный пружинный зажим с тремя точками подключения для заземляющих проводников сечением до 4 кв.мм. Устройство монтируется на DIN-рейку, обеспечивает безопасное соединение и совместимо с системами PEN. Подходит для промышленной автоматизации, распределительных щитов и оборудования с высокими требованиями к безопасности.

Назначение и область применения

Клемма zazemleniya DKC vpr-4-twin-pe-yg используется для создания надежного заземляющего соединения в электрических цепях. Три входа позволяют объединить три провода в одной точке - например, заземление корпуса устройства, шины PE и внешнего контура. Применяется в щитах управления, на станках, конвейерах, в системах освещения и других объектах, где требуется устойчивое заземление. Особенно актуальна в условиях повышенной вибрации или частых перепадов температур.

Технические характеристики

• Количество контактов: 3
• Сечение проводника: 0,25–4 кв.мм (медные жилы)
• Тип зажима: Push-in (пружинный, безвинтовой)
• Способ монтажа: установка на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C
• Материал изоляции: термопласт PA 6.6, класс горючести V0 (UL-94)
• Цвет: желто-зеленый (стандарт для заземления)
• Габариты: 36,9 × 67 × 6,2 мм (высота × ширина × глубина)
• Положение подключения: сверху
• Поддержка PEN: да (можно использовать в системах TN-C-S)
• Требует торцевую пластину: да
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма DKC vpr-4-twin-pe-yg устанавливается на стандартную DIN-рейку 35 мм. Для фиксации необходимо использовать торцевую пластину - она предотвращает выпадение клеммы из рейки и обеспечивает механическую устойчивость. Соединение проводов происходит через Push-in механизм: достаточно вставить подготовленный провод до упора - он фиксируется пружинным зажимом. Для демонтажа используйте отвертку для нажатия на кнопку-толкатель - так провод легко вынимается без повреждений. Электрический контакт с DIN-рейкой обеспечивает дополнительное заземление всей сборки.

Безопасность и стандарты

Изоляция выполнена из полиамида PA 6.6 с классом горючести V0 - материал самозатухающий, не распространяет пламя даже при длительном воздействии огня. Цвет соответствует международному стандарту IEC 60445 для заземляющих проводников. Клемма допущена к использованию в системах с функцией PEN, что позволяет применять её в комбинированных системах заземления. Работоспособна при экстремальных температурах - от минус 40 градусов до плюс 105, что делает её подходящей для холодных складов и нагреваемых помещений.

Преимущества

• Push-in зажим исключает необходимость винтового крепления - монтаж быстрее и проще, особенно при большом количестве соединений.
• Защитная кнопка-толкатель снижает риск случайного отсоединения и предотвращает доступ к токоведущим частям при работе.
• Три входа вместо трёх отдельных клемм экономят место в щите.
• Два канала для перемычек позволяют последовательно соединять несколько клемм без дополнительных проводов.
• Устойчивость к широкому диапазону температур увеличивает срок службы в сложных условиях.

Ограничения применения

• Не предназначен для многожильных проводов с опрессованной наконечниками - только голые одножильные или многожильные (без наконечников).
• Обязательно использование торцевой пластины; без неё клемма не зафиксирована и может выпасть из рейки.
• Не рекомендуется для проводов сечением менее 0,25 кв.мм - возможен плохой контакт.
• Запрещено использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - материал изоляции не рассчитан на такие условия.

Примеры использования

• Заземление корпуса ЧПУ станка, системы вентиляции и светового щита в одном месте.
• Объединение нескольких заземляющих проводов в распределительном щите на производстве.
• Создание цепи PEN в системе TN-C-S - когда N и PE объединены до точки разделения.
• Формирование группы заземления для нескольких модулей автоматики в одном ящике.

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция помешает плотному контакту.
• Проверьте, чтобы провод был полностью вставлен - попробуйте легонько потянуть его после монтажа.
• Для удобства группировки используйте два канала перемычек - это снизит количество лишних проводов внутри щита.
• Убедитесь, что торцевая пластина установлена правильно - она должна плотно прилегать к задней стенке клеммы.
• При замене старой клеммы - проверьте, что новая имеет те же габариты и тип крепления. Клемма DKC vpr-4-twin-pe-yg совместима с другими изделиями серии Push-in.
