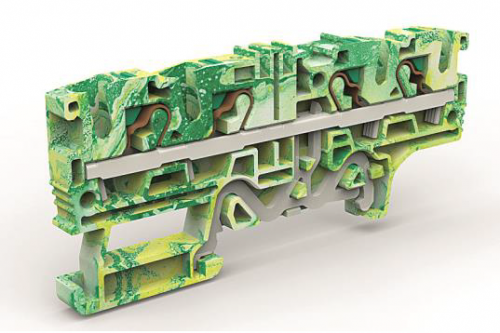

Клемма заземления 4 точки подключения на кв.мм | ZEFCE420 DKC ДКС

Клемма заземления 4 точки подключения 4 кв.мм от DKC (ДКС), артикул zefce420, предназначена для надежного и безопасного подключения нескольких заземляющих проводов на одной DIN-рейке. Принадлежит к серии Quadro и обеспечивает компактное решение для распределения заземления в щитах и панелях.

Назначение и область применения

Клемма заземления 4 точки подключения 4 кв.мм используется для объединения до четырех заземляющих проводов в одном месте. Подходит для установки в электрических шкафах, распределительных устройствах, автоматических станках, конвейерах и других объектах, где требуется централизованное заземление. Обеспечивает единый точечный контакт с землей, снижает риск возникновения потенциала на оборудовании.

Технические характеристики

• Количество контактов: 4 - позволяет подключить четыре провода одновременно
• Диапазон сечений: 0,2–4 мм2 - совместим с тонкими контрольными проводами и основными заземляющими жилами
• Способ монтажа: фиксация на DIN-рейке 35 мм - стандартная установка в электрощитах
• Тип соединения: пружинный зажим - не требует инструментов для подключения и отключения
• Рабочая температура: от –60 C до +130 C - устойчив к экстремальным условиям, включая холодные помещения и нагрев от оборудования
• Габариты: ширина 6,2 мм, высота 39,2 мм - компактный форм-фактор для плотной сборки
• Позиция соединения: сверху - удобный доступ для подключения проводов
• Материал корпуса: термопласт - прочный, устойчив к механическим нагрузкам и химическим воздействиям
• Цвет: желто-зеленый - соответствует международному стандарту цветовой маркировки заземления
• Класс воспламеняемости: V0 - самозатухающий материал, повышает пожарную безопасность
• Требуется торцевая пластина: да - для завершения сборки и защиты внутренних контактов

Совместимость и монтаж

Клемма заземления 4 точки подключения 4 кв.мм устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы необходимо использовать торцевую пластину - она предотвращает случайное прикосновение к токоведущим частям и обеспечивает герметичность сборки. Монтаж выполняется вручную: защелкивание на рейке происходит легко, без инструментов. Для подключения провода достаточно вставить его в гнездо до упора - пружинный зажим фиксирует жилу автоматически. Отключение осуществляется нажатием кнопки освобождения - провод вынимается одним движением.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности: класс горючести V0 исключает распространение пламени, цветовая маркировка желто-зеленый соответствует ГОСТ IEC 60445, а наличие защитной торцевой пластины минимизирует риск поражения током. Конструкция защищает от случайного прикосновения к токоведущим элементам даже при открытых боковых сторонах.

Преимущества

• Ускоренный монтаж - время установки сокращено до 75% по сравнению с болтовыми клеммами
• Нет необходимости в затяжке винтов - исключаются перегрузки и плохой контакт
• Стабильное соединение - пружинный зажим сохраняет давление на провод при тепловом расширении
• Плотная компоновка - всего 6,2 мм ширины позволяют разместить много клемм в ограниченном пространстве
• Поддержка широкого диапазона сечений - одна клемма заменяет несколько типов

Ограничения применения

Не применяется для подключения многожильных проводов без наконечника - при использовании гибких проводов рекомендуется применять обжимные наконечники для предотвращения выпадения жил. Клемма не рассчитана на переменные токи выше номинальных значений - максимальное сечение 4 мм2 определяет допустимую нагрузку. Не следует использовать вне закрытых электрошкафов - открытое расположение увеличивает риск повреждения и нарушения изоляции.

Примеры использования

• Заземление всех металлических корпусов станков в одном узле на DIN-рейке
• Объединение заземляющих проводов от датчиков, приводов и панелей управления в распределительном щите
• Финальная точка заземления в системах АСУ ТП, где важно минимизировать количество соединений
• Использование в холодильных камерах и наружных установках благодаря рабочему диапазону температур

Практические советы

• Перед подключением проверьте сечение провода - не используйте жилы больше 4 мм2, чтобы не повредить зажим
• Для многожильных проводов всегда используйте обжимные наконечники - это гарантирует надежный контакт и долгий срок службы
• Установите торцевую пластину обязательно - без нее клемма не будет полностью защищенной
• При группировке нескольких таких клемм оставляйте минимальный зазор 5 мм между ними для лучшей теплоотдачи
• Проверяйте целостность зажима после монтажа - легкий дергающий тест покажет, надежно ли закреплен провод
