Клемма заземляющая push-in OptiClip CPG-4-TRIPLET-PE-I-(0,2-4)-PEN | 331859 КЭАЗ

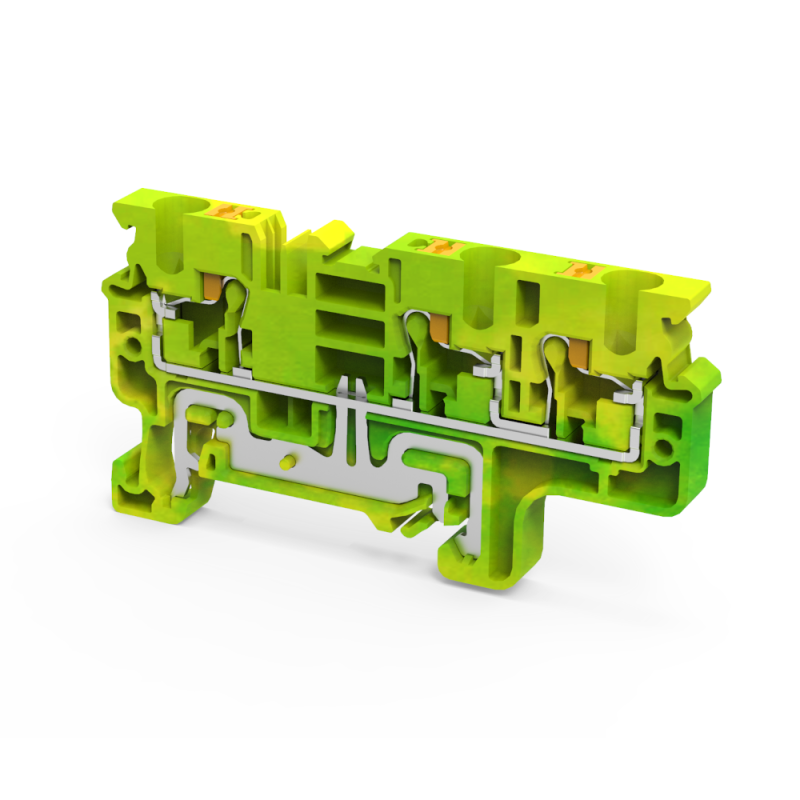

Клемма заземляющая push-in OptiClip CPG-4-TRIPLET-PE-I-(0,2-4)-PEN от КЭАЗ - это однорядная, безинструментальная клемма с тремя выходами для заземления, рассчитанная на провода сечением до 4 мм2. Устройство фиксируется на DIN-рейке и поддерживает функцию PEN, что делает его подходящим для систем TN-C-S в распределительных щитах.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-4-TRIPLET-PE-I-(0,2-4)-PEN используется для создания надежного электрического соединения между заземляющими проводниками и шиной PEN в распределительных щитах. Подходит для установки в автоматических системах управления (САУ), силовых щитах, пультах управления и других устройствах, где требуется быстрое и безопасное заземление нескольких проводов.

Технические характеристики

• Диапазон сечений проводников: 0,2–4 мм2 - позволяет подключать как тонкие контрольные жилы, так и основные заземляющие провода
• Тип соединения: пружинный зажим push-in - без необходимости использования инструментов
• Количество контактов: 3 - один входной, два выходных, все внутри одной клеммы
• Функция PEN: да - совмещает функции защитного заземления (PE) и нулевого рабочего проводника (N)
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина модуля: 6 мм - компактное решение для плотной укладки
• Цвет: желто-зеленый - соответствует стандарту IEC 60445 для заземляющих проводников
• Положение подключения: сбоку - удобно для прокладки проводов вдоль рейки
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя

Совместимость и монтаж

Клемма заземляющая push-in OptiClip CPG-4-TRIPLET-PE-I-(0,2-4)-PEN устанавливается на стандартную DIN-рейку (TS 35/7,5 или TS 35/15). Для подключения достаточно вставить подготовленный провод в гнездо до упора - он фиксируется пружинным механизмом. Отключение выполняется нажатием на кнопку-толкатель рядом с каждым гнездом. Все три контакта находятся в одном корпусе, что исключает необходимость в дополнительных перемычках. Совместима с однопроволочными и многопроволочными медными проводами без опрессовки.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-7-1 для коммутирующих устройств в цепях управления. Материал корпуса имеет класс горючести V0, что гарантирует пожаробезопасность даже при перегреве. Цветовая маркировка (желто-зеленый) соответствует ГОСТ Р 50462 и IEC 60445. Применение функции PEN допускается только в системах TN-C-S, где N и PE объединены до точки разделения.

Преимущества

• Безинструментальное подключение - экономит время при монтаже и обслуживании
• Кнопка-толкатель - позволяет легко извлечь провод без повреждения жилы
• Виброустойчивый контакт - сохраняет надежность соединения при вибрациях оборудования
• Система маркировки - возможность нанесения этикеток для идентификации цепей
• Объединенные три контакта - снижают количество элементов в щите и уменьшают риск ошибок при подключении

Ограничения применения

Не применяется для алюминиевых проводов - только для меди. Нельзя использовать в системах TN-S, где PE и N должны быть полностью разделены после точки разделения. Не предназначен для работы с проводами большего сечения - превышение 4 мм2 вызывает потерю контакта и перегрев. Не рекомендуется для открытых площадок без защиты от влаги и пыли - IP-класс не указан, значит, изделие не защищено от внешних воздействий.

Примеры использования

• Подключение заземляющего провода от металлического корпуса частотного преобразователя
• Разводка PEN-проводника в щите освещения с несколькими группами
• Соединение заземляющей шины с оборудованием на конвейере
• Монтаж в распределительном щите станка с ЧПУ, где важно минимизировать число соединений

Практические советы

• Перед вставкой провода удалите изоляцию точно на глубину, соответствующую сечению - слишком длинная оголенная часть может выйти из контакта
• Проверьте, чтобы провод был полностью вставлен - слабый контакт проявится нагревом или скачком напряжения
• Используйте маркировочные бирки сразу после монтажа - это ускорит диагностику в будущем
• При использовании в щитах с высокой плотностью компоновки учтите, что ширина клеммы - 6 мм, а каждый контакт требует доступа сбоку
• Не используйте эту клемму вместо отдельной заземляющей шины - она служит лишь для ответвления, а не для массового подключения десятков проводов
