Клемма заземляющая push-in OptiClip CPG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN | 331858 КЭАЗ

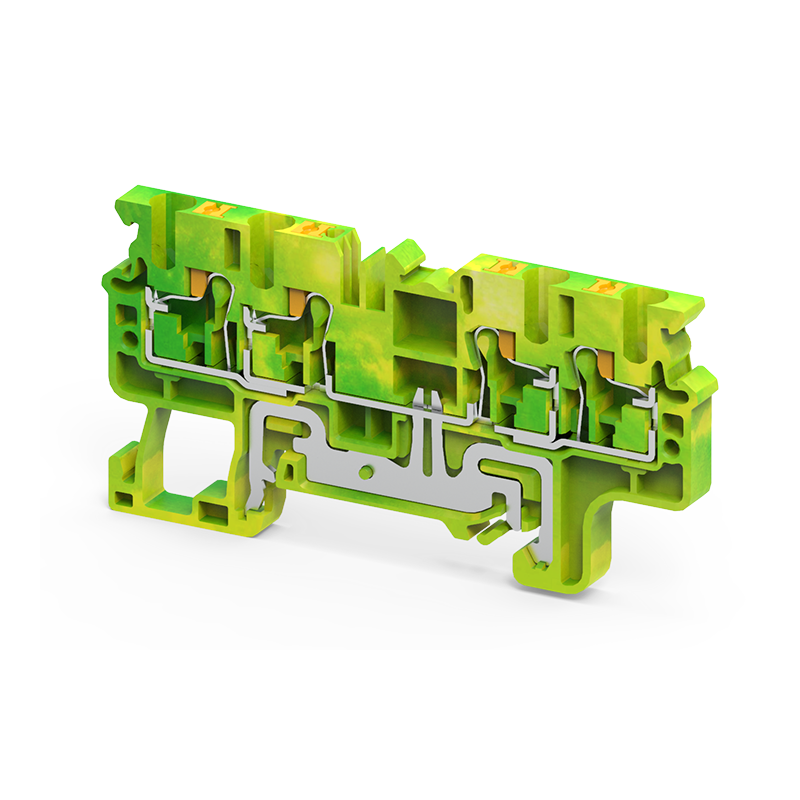

Клемма заземляющая push-in OptiClip CPG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN от КЭАЗ - это однорядная, безвинтовая клемма для быстрого и надёжного заземления четырёх проводников на DIN-рейке. Подходит для установки в щитах автоматизации, управления и распределительных устройствах.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN используется для создания единых точек заземления (PE) в электрических щитах. Она позволяет соединить до четырёх медных проводников сечением от 0,2 до 2,5 мм2 через один входной контакт. Применяется в системах автоматизации, управляемых станках, промышленном оборудовании, где требуется быстрая и безопасная коммутация защитного заземления.

Технические характеристики

• Диапазон сечений провода: 0,2–2,5 мм2 - подходит для тонких жил и стандартных многожильных проводов
• Тип зажима: пружинный push-in - соединение без инструментов
• Количество выходных контактов: 4 - одна клемма заменяет четыре отдельных заземляющих точки
• Функция PEN: да - возможность подключения совмещённого проводника N+PE (при условии соблюдения требований ПУЭ)
• Монтаж: на DIN-рейку 35 мм - стандартная фиксация в щитах
• Ширина модуля: 5 мм - компактный шаг, удобен для плотной укладки
• Цвет: желто-зелёный - соответствует цветовой маркировке заземления
• Положение подключения: сбоку - провода вводятся перпендикулярно к рейке
• Класс воспламеняемости: V0 - материал самозатухающий, безопасен при перегреве
• Количество уровней: 1 - одноуровневая конструкция

Совместимость и монтаж

Клемма OptiClip CPG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения:

• Обрезайте изоляцию на 8–10 мм - этого достаточно для надёжного захвата
• Вставьте провод в отверстие до упора - используйте кнопку-толкатель для освобождения при необходимости
• Не допускайте скручивания жил перед введением - они должны быть прямыми
• Подключайте только медные проводники - алюминий и многожильные с опрессовкой не рекомендованы

Работает с одножильными и многожильными проводами, но не предназначен для гибких кабелей с более чем 7 жилами в каждой.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Класс воспламеняемости V0 гарантирует самозатухание материала при возгорании. Цветовая маркировка (жёлто-зелёный) соответствует международному стандарту для заземляющих проводников. Устройство рассчитано на рабочую температуру от –25C до +85C.

Преимущества

• Безинструментальное подключение - экономит время при монтаже и обслуживании
• Кнопка-толкатель - позволяет легко вынуть провод без повреждения контакта
• Виброустойчивый контакт - сохраняет надёжность даже при постоянных вибрациях оборудования
• Система маркировки - есть место для этикеток, что упрощает идентификацию цепей
• Четыре выхода в одном корпусе - снижает количество элементов в щите, уменьшает риск ошибок

Ограничения применения

• Не применяйте для проводов сечением больше 2,5 мм2 - возможен перегрев и потеря контакта
• Исключена работа с алюминиевыми проводниками - только медь
• Не подходит для силовых цепей выше 250 В переменного тока - только для заземления и слаботочных контуров
• Не рекомендуется использовать в условиях постоянного воздействия воды или химически активных сред - IP-класс не указан, значит, защита только от пыли и брызг
• Не следует применять в качестве основного соединения PEN в TT-системах без проверки проекта - функция PEN работает только при правильной схеме TN-C-S

Примеры использования

• Заземление корпусов частотных преобразователей в промышленных щитах
• Объединение защитных проводников от нескольких датчиков и исполнительных механизмов в АСУ ТП
• Создание единой точки заземления для PLC-панели и периферии
• Подключение экранирующей оплетки кабелей связи к общей шине PE

Практические советы

• Перед монтажом проверяйте сечение каждого провода - особенно важно для тонких жил (0,2–0,5 мм2), чтобы избежать плохого контакта
• Используйте маркировочные бирки сразу после подключения - клемма имеет специальную нишу для них
• При замене провода всегда нажимайте кнопку-толкатель полностью - недостаточно усилия может повредить пружину
• Не затягивайте провода инструментом - это нарушает работу push-in механизма
• При группировке нескольких таких клемм оставляйте минимум 5 мм свободного места между ними - для доступа к кнопкам и теплоотвода
