Клемма заземляющая пружинная OptiClip CXG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN | 331830 КЭАЗ

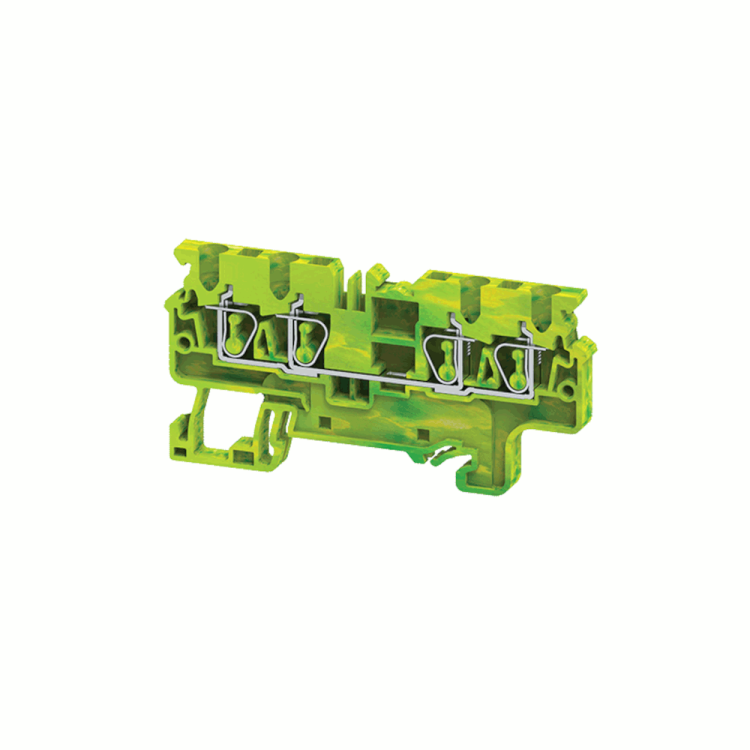

Клемма заземляющая пружинная OptiClip CXG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN от КЭАЗ предназначена для быстрого и надёжного заземления многожильных и одножильных медных проводников в распределительных щитах. Эта модель — часть серии OptiClip, известной компактностью и устойчивостью к вибрациям, и подходит для монтажа на DIN-рейку. Артикул 331830 указывает на четырёхканальную версию с пружинным зажимом и цветовой маркировкой PE.

Назначение и область применения

Клемма заземляющая пружинная OptiClip CXG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN используется для создания единых точек заземления (PE) в электрических щитах. Подходит для систем TN-S, TN-C-S, IT. Применяется в промышленном оборудовании, автоматизированных системах управления (САУ), силовых щитах, станках, конвейерах и других объектах, где требуется массовое заземление нескольких проводников без сверления и винтовых соединений.

Технические характеристики

• Тип зажима: пружинный, безвинтовой — исключает ослабление контакта со временем
• Диапазон сечений проводников: 0,2–2,5 мм² — подходит для тонких жил, включая многожильные
• Количество контактов: 4 — позволяет подключить четыре провода в одной клемме
• Монтаж: на DIN-рейку (ГОСТ Р МЭК 60715) или G-рейку — совместима со стандартными рейками
• Цвет: желто-зелёный — соответствует требованиям IEC 60445 для заземляющих проводников
• Класс воспламеняемости: V0 — самозатухающий материал, безопасен при перегреве
• Расположение входов: сбоку — удобно для прокладки проводов в плотных щитах
• Число уровней: 1 — не требует много места по высоте

Совместимость и монтаж

OptiClip CXG-2,5-QUATTRO-PE-I-(0,2-2,5)-PEN фиксируется на DIN-рейке защёлкой — установка занимает несколько секунд. Для подключения провода достаточно вставить его в гнездо до упора; пружинный механизм автоматически зажимает жилу. Отключение происходит нажатием на рычаг освобождения. Не требует инструментов. Убедитесь, что изоляция снята на 8–10 мм — меньше не обеспечит надёжный контакт, больше может повредить внутренний механизм.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Цветовая маркировка (жёлто-зелёный) и класс горючести V0 обеспечивают соответствие нормам безопасности. Номинальное напряжение — до 690 В переменного тока, рабочий ток — до 20 А (при температуре +40°C). Не предназначен для работы с алюминиевыми проводниками или проводами сечением более 2,5 мм².

Преимущества

• Высокая надёжность контакта благодаря пружинному механизму — не нуждается в периодической затяжке
• Экономия времени при монтаже — 4 точки заземления в одном устройстве вместо четырёх отдельных клемм
• Защита от случайного выдергивания — провод нельзя вынуть без активного нажатия на рычаг
• Индикация состояния — при правильном подключении провод фиксируется с характерным щелчком
• Стойкость к вибрациям — идеально для оборудования с движущимися частями

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или многожильных проводов с бронированной оплеткой
• Нельзя использовать с проводами сечением выше 2,5 мм² — риск перегрева и потери контакта
• Не рекомендовано применение в условиях постоянного воздействия воды или химических сред — IP-класс не указан, значит, защита только от пыли и капель
• Не подходит для цепей с импульсными нагрузками выше 100 A — возможен пробой внутри зажима

Примеры использования

• Подключение заземляющих проводников от корпусов ЧПУ-станков в распределительном щите САУ
• Объединение PE-проводов от трёх датчиков и одного исполнительного механизма в одном месте
• Формирование единой шины заземления в щите управления насосной станцией
• Замена старых винтовых клемм на современные безинструментальные решения при модернизации щита

Практические советы

• Перед монтажом проверьте сечение провода — используйте штангенциркуль, особенно если провод многожильный
• Не перегружайте клемму: даже если есть 4 контакта, суммарный ток всех подключённых проводов не должен превышать 20 А
• При замене клеммы — всегда отключайте питание и убедитесь, что все провода обесточены
• Для сложных схем с большим числом заземлений — комбинируйте эту клемму с аналогичными моделями OptiClip на другие сечения
• Проверяйте целостность зажима после первого запуска системы — через 1–2 недели убедитесь, что ни один провод не выпал
