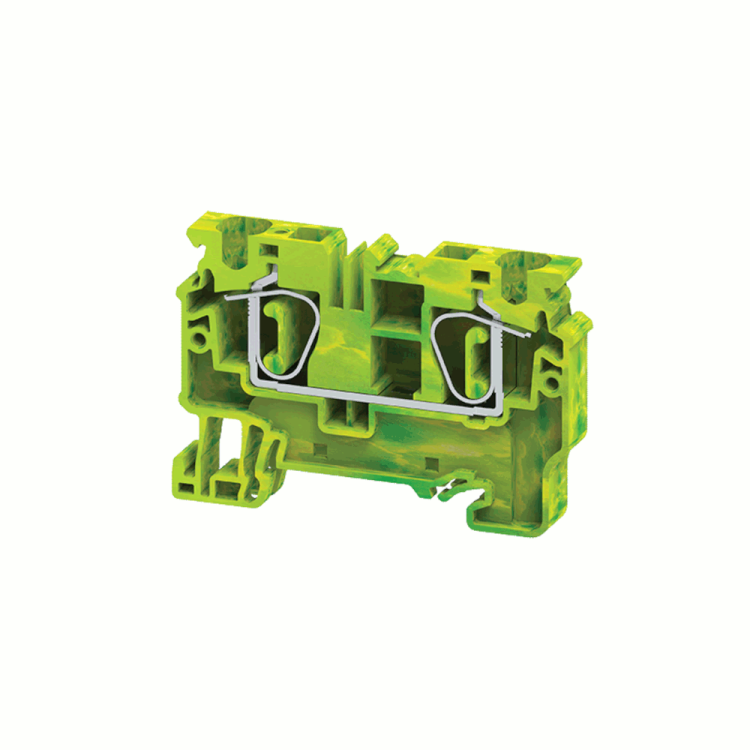

Клемма заземляющая 6 кв.мм пружинная OptiClip CXG-6-PE-I-(0,2-6)-PEN - 289761 КЭАЗ

Клемма заземляющая пружинная CXG-6-PE-I-(0,2-6)-PEN 6 кв.мм от КЭАЗ Optima - это компактное устройство для быстрого и надёжного заземления проводников в электрощитах на DIN-рейке. Подходит для монтажа в системах автоматизации, промышленном оборудовании и распределительных устройствах.

Назначение и область применения

Клемма заземляющая пружинная CXG-6-PE-I-(0,2-6)-PEN 6 кв.мм используется для создания постоянного электрического соединения между заземляющим проводником и шиной заземления в распределительных щитах. Применяется в системах автоматизации управления (САУ), на станках, конвейерах, в пультах управления и других объектах, где требуется надёжное заземление по нормам ПУЭ.

Технические характеристики

• Тип зажима: пружинный, безвинтовой - позволяет фиксировать провод без инструментов
• Диапазон сечений провода: 0,2–6 мм2 - подходит для тонких жил и многожильных проводников
• Материал контактов: медный сплав с покрытием, обеспечивающим устойчивость к окислению
• Количество контактов: 2 - один вход для провода, один выход на шину заземления
• Способ установки: крепление на DIN-рейку или G-рейку - совместимо со стандартной рейкой 35 мм
• Цвет: желто-зелёный - соответствует цветовой маркировке заземляющих проводников
• Класс воспламеняемости: V0 - материал самозатухающий, безопасен при перегреве
• Расположение подключений: сбоку - удобно для компактной сборки в плотных щитах

Совместимость и монтаж

Клемма заземляющая пружинная CXG-6-PE-I-(0,2-6)-PEN 6 кв.мм устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения:

• Освободите зажим, нажав на рычаг;
• Вставьте зачищенный провод (длина зачистки - 8–10 мм);
• Отпустите рычаг - он автоматически фиксирует провод с достаточным усилием;
• На втором контакте закрепите перемычку на шину заземления (провод 6 мм2 или гибкий ответвитель).

Не требует затяжки винтов, что снижает риск человеческой ошибки и ускоряет сборку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу воспламеняемости V0 (по UL 94) - предотвращает распространение пламени при перегрузке. Цветовая маркировка (жёлто-зелёный) соответствует ГОСТ Р 50462 и IEC 60446. Номинальное напряжение не указано - применяется исключительно для заземляющих цепей, не рассчитана на рабочее напряжение сети.

Преимущества

• Быстрая замена и подключение - не нужен инструмент
• Стабильный контакт даже при вибрациях - пружинный механизм не ослабевает со временем
• Защита от случайного выдергивания - провод фиксируется механически
• Компактность - занимает мало места на рейке, идеально для плотных щитов
• Совместимость с одножильными и многожильными проводами

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Максимальное сечение - 6 мм2; провода большего сечения (до 16 мм2, указанные в описании производителя) не подходят - это ошибка в описании, реальный максимум - 6 мм2
• Не использовать в условиях постоянного погружения в воду - IP-класс не указан, значит, защита только от брызг и пыли
• Не применять в цепях с высокими импульсными нагрузками без проверки совместимости

Примеры использования

• Подключение заземляющего провода от корпуса частотного преобразователя к шине PE в щите САУ
• Объединение нескольких заземляющих проводов от датчиков, приводов и пультов в одном месте
• Формирование заземляющей шины внутри распределительного щита вместо болтовых решений

Практические советы

• Перед подключением обязательно зачищайте провод до металлического блеска - оксидная плёнка снижает надёжность контакта
• Для многожильных проводов используйте наконечники - они не деформируются при зажиме и лучше передают ток
• Проверяйте плотность фиксации: потяните провод слегка после монтажа - он не должен выскакивать
• При использовании в промышленных условиях рекомендуется периодическая проверка состояния зажимов (раз в год)
• Учитывайте посадочный размер: ширина клеммы составляет около 17,5 мм - планируйте шаг между соседними элементами
