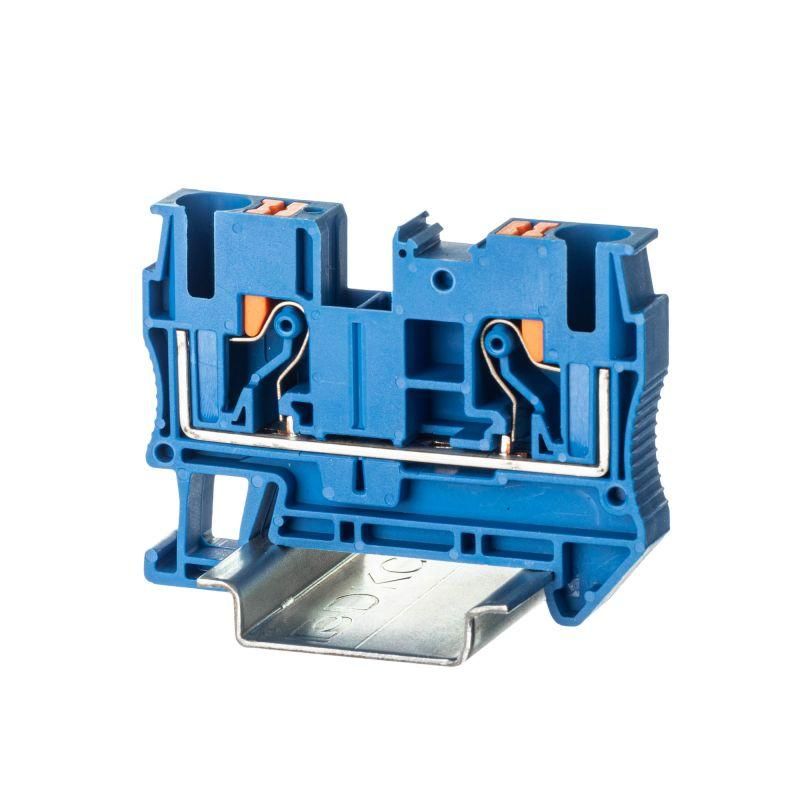

Клемма проходная , зажим push-in, 2 точки подключения, 6 кв.мм, синяя - VPR-6-BU ДКС

Клемма проходная DKC (ДКС) vpr-6-bu - надежное решение для быстрого и безопасного соединения двух проводников на DIN-рейке. Подходит для силовых цепей с током до 41 А, особенно там, где важна скорость монтажа и минимизация человеческой ошибки.

Назначение и область применения

Эта проходная клемма используется для последовательного соединения двух проводов в одной точке - вход и выход находятся на одном уровне. Применяется в распределительных щитах, автоматике, системах управления, промышленном оборудовании. Особенно удобна там, где требуется частая перестановка или проверка цепей - например, на станках, конвейерах, осветительных системах и HVAC-оборудовании.

Технические характеристики

• Тип зажима: пружинный Push-in - провод вставляется без инструментов
• Количество контактов: 2 (вход и выход)
• Диапазон сечений провода: 0,5–6 мм2 - подходит для медных одножильных и многожильных проводов
• Номинальный ток: 41 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 C до +105 C - выдерживает экстремальные условия
• Ширина: 8,2 мм, высота: 44,1 мм - компактный форм-фактор
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 (UL-94) - самозатухающий, устойчив к нагреву
• Цвет: синий - стандартизированная маркировка для фазы или сигнальной цепи
• Способ монтажа: крепление на DIN-рейку 35 мм
• Возможность установки перемычек: да - поддерживаются два вставных соединительных элемента

Совместимость и монтаж

Клемма vpr-6-bu совместима с любыми стандартными DIN-рейками 35 мм, включая рейки OMEGA. Установка занимает несколько секунд: просто защелкните клемму на рейке. Для подключения провода: нажмите кнопку-толкатель, введите жилу до упора, отпустите кнопку - контакт надежно фиксируется. Вынимание провода требует снова нажать кнопку - так предотвращается случайное отсоединение. Клемма не требует затяжки винтов, что снижает риск повреждения жилы.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал не поддерживает горение, соответствует требованиям UL-94
• Изолирующие свойства обеспечивают безопасную работу при напряжении до 1000 В
• Защита от случайного прикосновения: кнопка-толкатель закрывает доступ к контакту, пока не нажата
• Работает в широком температурном диапазоне - подходит для холодных складов и жарких производственных помещений

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи
• Уменьшенный риск ошибок - механизм Push-in исключает недостаточное или чрезмерное введение провода
• Стабильный контакт - пружинный зажим сохраняет давление даже при тепловых расширениях
• Поддержка перемычек - можно легко соединить несколько клемм в цепочку
• Долговечность - корпус из PA 6.6 устойчив к механическим нагрузкам и химическим воздействиям

Ограничения применения

• Не предназначен для проводов сечением менее 0,5 мм2 - возможен слабый контакт
• Не рекомендован для многожильных проводов без наконечника при сечении выше 4 мм2 - есть риск выпадения жил
• Запрещено использовать в условиях постоянного погружения в жидкость - хотя IP-класс не указан, герметичность не гарантируется
• Не подходит для переменного тока свыше 41 А - превышение вызовет перегрев

Примеры использования

• Соединение фазы между автоматическими выключателями в щитовой
• Передача сигнала от датчика к контроллеру в системе автоматизации
• Объединение нескольких светильников в одну группу на конвейере
• Разводка питания в холодильных камерах - благодаря работе при –40 C

Практические советы

• Перед вставкой удалите изоляцию точно на 8–10 мм - слишком длинная жила может задеть соседние контакты
• Для многожильных проводов используйте наконечники - они увеличат срок службы контакта
• Проверьте плотность фиксации: после монтажа легче потянуть за провод - он не должен выйти
• При использовании перемычек следите, чтобы они были совместимы с моделью vpr-6-bu - не все универсальны
• Не применяйте инструменты для вдавливания провода - достаточно пальцевой силы
