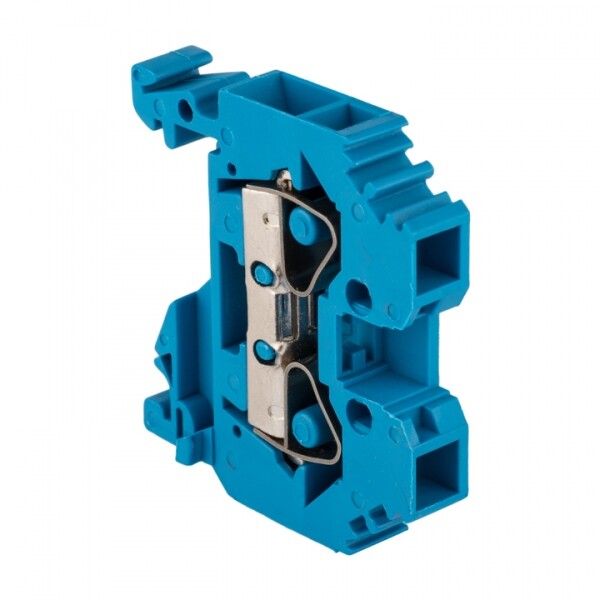

Колодка клеммная самозажимная JXB-S-6 41А синяя EKF PROxima | plc-jxb-s-6b

Клеммная колодка JXB-S-6 41А пружинная самозажимная синяя от EKF PROxima - это надежное решение для быстрого и безопасного подключения проводов в распределительных щитах. Продукт рассчитан на работу в промышленных сетях с напряжением до 800 В, обеспечивает прочное соединение без инструментов, кроме отвертки для освобождения провода, и легко монтируется на стандартную DIN-рейку.

Назначение и область применения

Клеммная колодка JXB-S-6 41А пружинная самозажимная синяя используется для соединения и разветвления фазных, нулевых и защитных проводников в распределительных щитах. Применяется в системах автоматизации, промышленном оборудовании, НКУ (низковольтные коммутационные устройства), а также в любых местах, где требуется надежное и часто обслуживаемое электрическое соединение. Цвет синий соответствует стандартному обозначению нулевого проводника (N).

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 800 В (переменный ток, 50 Гц)
• Диапазон сечений проводов: 0,5–6 мм2
• Тип зажима: пружинный самозажимной (безвинтовой)
• Количество контактов: 1
• Количество клемм на уровне: 2 (возможно последовательное соединение)
• Материал корпуса: полиамид V0 (огнестойкий)
• Материал контактной части: сталь
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Рабочая температура: от -40 C до +80 C
• Габариты: ширина 8 мм, высота 37 мм
• Способ монтажа: крепление на DIN-рейку 35 мм или G-рейку
• Расположение входа: сбоку
• Класс горючести изоляции: V0 (самозатухающий материал)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Клеммная колодка JXB-S-6 41А пружинная самозажимная синяя совместима со всеми типами стандартных DIN-реек шириной 35 мм. Устанавливается одним движением - защелкивается на рейке. Монтаж проводов выполняется сбоку: провод вставляется до упора, после чего пружина автоматически зажимает жилу. Для демонтажа необходимо нажать на специальное отверстие сверху клеммы отверткой - это отведёт пружину и позволит вытащить провод. Возможна установка перемычек между двумя соседними клеммами одного уровня для создания параллельных соединений. Также доступны боковые заглушки для изоляции крайних контактов.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60309-1 (1999). Корпус изготовлен из материала класса горючести V0 - он не поддерживает горение и сам затухает при удалении источника пламени. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не рекомендуется для использования во влажных средах или на улице. Серия PROxima прошла испытания на долговременную нагрузку и термическую стойкость.

Преимущества

• Быстрая установка и замена проводов - нет необходимости использовать гаечные ключи или отвертки для затяжки
• Надежное пружинное соединение снижает риск ослабления контакта при вибрациях
• Огнестойкая конструкция повышает безопасность в случае перегрузки
• Поддержка перемычек позволяет легко выполнять ответвления без дополнительных соединителей
• Синий цвет упрощает идентификацию нулевого провода в соответствии с Евростандартами

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 исключает использование вне щитов
• Запрещено подключение многожильных проводов без опрессовки наконечниками - возможен выход из строя пружины при деформации жил
• Не следует использовать для проводов сечением менее 0,5 мм2 или более 6 мм2 - это нарушит качество контакта и может вызвать нагрев
• Не подходит для постоянного подключения силовых кабелей с внешней броней - требуются специализированные клеммы с зажимом для оболочки

Примеры использования

• Подключение нулевой шины в распределительном щите промышленного оборудования
• Разветвление цепей управления в системах автоматизации (например, PLC-системы)
• Объединение нескольких слаботочных сигналов (датчики, реле) перед подачей на контроллер
• Фиксация нулевого провода в щитах ЖКХ, торговых центров, логистических комплексов

Практические советы

• Перед вставкой провода убедитесь, что его изоляция срезана ровно - лишняя изоляция может помешать плотному контакту
• Для многожильных проводов всегда используйте наконечники типа “штырь” или “вилка”, запрессованные пресс-клещами
• При использовании перемычек проверьте соответствие их номинальному току - они должны выдерживать 41 А
• При сборке щита оставляйте минимум 5 мм свободного места рядом с клеммой - это удобнее для доступа отвертки при отключении
• JXB-S-6 41А пружинная самозажимная синяя от EKF PROxima хорошо сочетается с другими изделиями серии PROxima - можно собирать комплекты с одинаковым качеством и цветовой кодировкой
