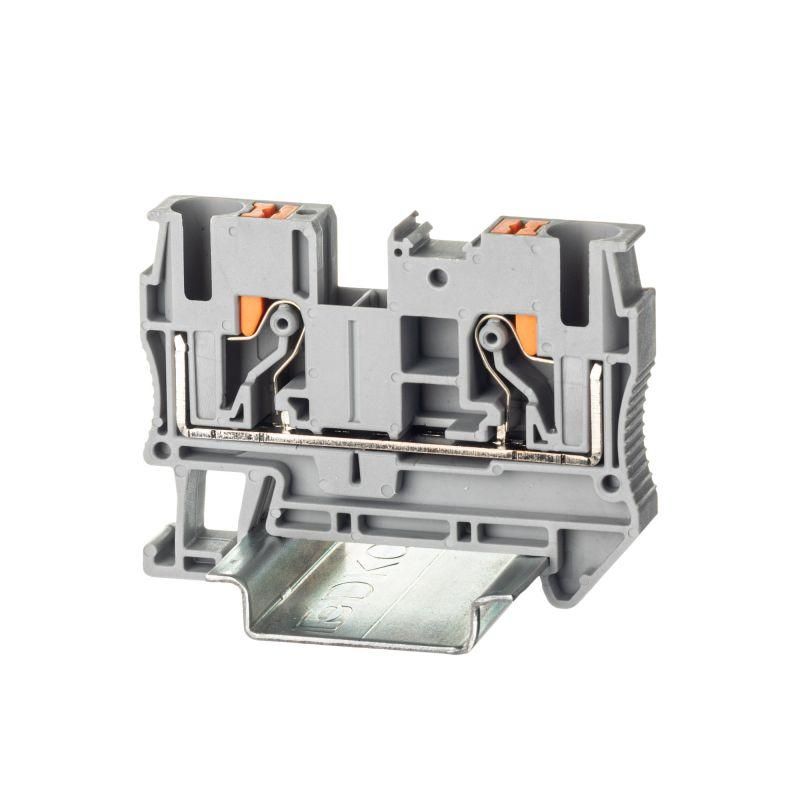

Клемма проходная , зажим push-in, 2 точки подключения, 6 кв.мм, серая - VPR-6-GY ДКС

Клемма проходная DKC (ДКС) vpr-6-gy — надежное решение для быстрого и безопасного соединения двух проводников на DIN-рейке. Подходит для силовых цепей до 41 А и 800 В, особенно удобна там, где важна скорость монтажа и минимизация человеческой ошибки.

Назначение и область применения

Эта проходная клемма используется для последовательного соединения двух проводов в распределительных щитах, автоматических системах управления и промышленном оборудовании. Благодаря технологии Push-in, провода вставляются без инструментов — идеально для частой замены, обслуживания или сборки панелей. Применяется в станках, конвейерах, системах освещения, HVAC и других устройствах с жесткими требованиями к надежности соединений.

Технические характеристики

• Тип зажима: пружинный Push-in — вставка провода без отвертки
• Количество точек подключения: 2 (вход и выход)
• Диапазон сечений проводов: 0,5–6 мм² — подходит для медных одножильных и многожильных проводов
• Номинальный ток: 41 А
• Номинальное напряжение: 800 В
• Материал корпуса: полиамид PA 6.6 — устойчив к механическим нагрузкам и химическим воздействиям
• Класс воспламеняемости: V0 (UL-94) — самозагасающий материал, не распространяет пламя
• Рабочая температура: от –40 °C до +105 °C — подходит для холодных и нагреваемых сред
• Ширина: 8,2 мм, высота: 44,1 мм — компактный форм-фактор для плотной укладки
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Позиция подключения: сверху — провода вводятся вертикально
• Количество каналов для перемычек: 2 — можно использовать стандартные вставные перемычки

Совместимость и монтаж

Клемма vpr-6-gy совместима с любыми DIN-рейками стандарта EN 60715 (35 мм). Устанавливается просто: защелкивается на рейку до характерного щелчка. Для подключения: нажмите кнопку-толкатель, введите провод до упора, отпустите кнопку — контакт надежно фиксируется. Кнопка предотвращает случайную вставку провода без активации механизма. Перемычки должны соответствовать типу и шагу клеммы — используйте оригинальные или совместимые аксессуары DKC. Обязательно проверьте соответствие сечения провода — меньше 0,5 мм² не будут надежно зажаты, больше 6 мм² не войдут.

Безопасность и стандарты

Клемма выполнена по нормам безопасности IEC/EN 60947-7-1. Материал корпуса имеет рейтинг V0 по UL-94 — не поддерживает горение, что важно для помещений с повышенными требованиями к пожаробезопасности. Номинальное напряжение 800 В позволяет применять её в сетях переменного и постоянного тока, включая системы с импульсными перегрузками. Защита от случайного прикосновения обеспечивается конструкцией кнопки-толкателя — при нажатии она блокирует доступ к токоведущим частям.

Преимущества

• Быстрая установка — не требует отверток или гаечных ключей
• Защита от ошибок — механизм Push-in исключает некорректное подключение
• Устойчивость к вибрациям — пружинный зажим сохраняет контакт даже при механических колебаниях
• Поддержка многожильных проводов — без опрессовки, достаточно зачистить изоляцию
• Стандартный интервал между клеммами — легко комбинируется с другими элементами на рейке
• Долгий срок службы — материал PA 6.6 не теряет прочность при температурных перепадах

Ограничения применения

• Не предназначен для проводов сечением менее 0,5 мм² — риск плохого контакта
• Не рекомендован для алюминиевых проводов — возможна оксидация и потеря контакта
• Требуются специальные перемычки — нельзя использовать универсальные или самодельные
• Не следует применять в условиях постоянного погружения в жидкость — IP-класс не указан, герметичность не гарантируется
• При использовании в местах с высокой запыленностью требуется дополнительная защита (корпус, крышка)

Примеры использования

• Соединение входного и выходного провода в модульном автоматическом выключателе
• Перемычка между несколькими реле в шкафу управления
• Объединение фазных проводов в распределительной коробке на производстве
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Сборка панели для тепловых насосов или систем вентиляции

Практические советы

• Всегда зачищайте провод на глубину 10–12 мм — недостаточно зачищенная часть не достигнет контакта
• Используйте только инструменты для зачистки, которые не повредят жилы — деформированные провода плохо фиксируются
• Проверяйте надежность соединения легким рывком после монтажа — если провод вытянулся, повторите процедуру
• Для многожильных проводов слегка закрутите жилы перед вставкой — так они лучше займут форму зажима
• При групповой установке нескольких клемм vpr-6-gy соблюдайте минимальный зазор между ними — чтобы не затруднять доступ к кнопкам
• Не забудьте заказать совместимые вставные перемычки — они обязательны для создания цепочек
