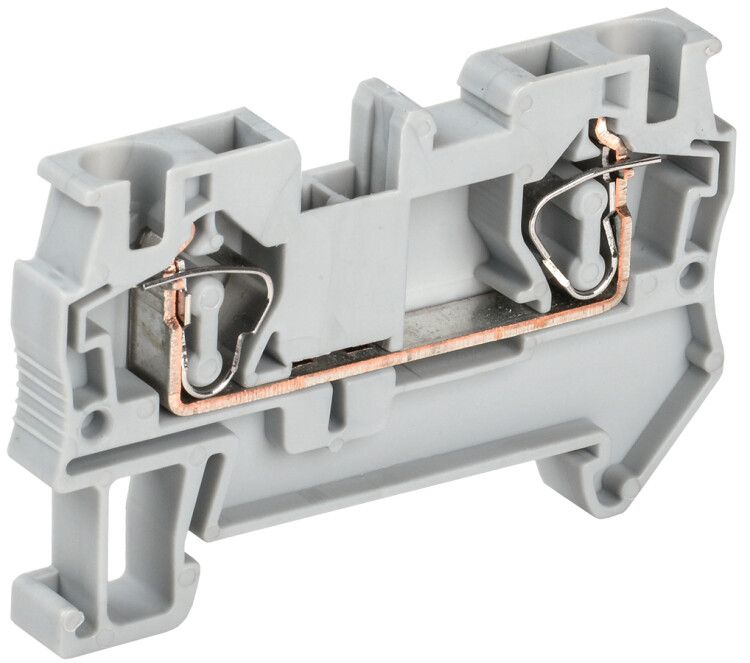

Клемма пружинная КПИ 2в-4 41А серый | YZN11-004-K03 IEK

Клемма пружинная КПИ 2в-4 41А серая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 4 мм2 и выдерживает ток до 41 А. Артикул yzn11-004-k03.

Назначение и область применения

Клемма пружинная КПИ 2в-4 41А серая используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников - как с наконечниками, так и без них. Подходит для промышленного оборудования, автоматизации, систем освещения и управления. Часто встречается в шкафах управления станков, конвейеров, HVAC-систем и других объектах с высокой плотностью коммуникаций.

Технические характеристики

• Тип зажима: пружинный - без инструментов, просто вставляете провод
• Диапазон сечений провода: 0,2–4 мм2 - подходит как для тонких контрольных цепей, так и для силовых жил
• Номинальный ток: 41 А - обеспечивает работу в нагрузках до этого значения
• Номинальное напряжение: 800 В - допустимо применение в сетях до 690 В переменного тока (AC) и до 1000 В постоянного тока (DC)
• Способ монтажа: установка на DIN-рейку 35 мм - совместима со всеми стандартными рейками
• Ширина: 6,2 мм - компактный размер, экономит место в щите
• Рабочая температура: от –40 C до +85 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Цвет корпуса: серый - соответствует цветовой гамме большинства модульных устройств IEK
• Класс горючести: V0 - материал самозагасает при возгорании, повышает безопасность
• Количество контактов: один - однополюсная клемма
• Позиция подключения: сбоку - удобно для прямого подхода проводов
• Требуется торцевая пластина: да - обязательна для герметизации и защиты от случайного прикосновения

Совместимость и монтаж

Клемма пружинная КПИ 2в-4 41А серая легко фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких болтов или инструментов не требуется. Подключение провода осуществляется путём нажатия на рычаг зажима, введения провода и отпускания рычага. Провод можно вводить как голый, так и с наконечником - клемма совместима с обоими типами. Обязательно используйте торцевую пластину (она продается отдельно), чтобы закрыть контактную группу и исключить риск поражения током или замыкания между соседними клеммами.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида класса V0, что соответствует требованиям IEC 60695-2-11. Материал устойчив к перегреву, химическим веществам и механическим повреждениям. Гарантийный срок - 12 месяцев. Соответствует нормам безопасности для внутреннего монтажа в электрошкафах. Несмотря на высокую степень защиты, клемма не предназначена для открытого монтажа вне шкафа или в условиях постоянного попадания воды - она не имеет IP-защиты.

Преимущества

• Быстрая установка - не требует отвертки или другого инструмента
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Высокая плотность сборки - благодаря малой ширине (6,2 мм) можно разместить больше клемм на одной рейке
• Поддержка двух типов проводов - с наконечниками и без
• Стандартная совместимость - полностью совпадает с другими изделиями серии КПИ от IEK

Ограничения применения

• Не применяется в условиях повышенной влажности или прямого контакта с водой - отсутствует защита по IP
• Запрещено использовать для проводов сечением менее 0,2 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Обязательно использование торцевой пластины - без неё клемма не является безопасной
• Не рекомендуется для частого отсоединения/присоединения - пружинный механизм рассчитан на долговременную фиксацию

Примеры использования

• Распределение фазы в автоматических выключателях
• Подключение нулевой шины в щитах управления
• Соединение датчиков и слаботочных цепей в контроллерах PLC
• Формирование группы заземляющих проводников
• Сборка распределительных щитов в пищевой, химической и машиностроительной промышленности

Практические советы

• Перед подключением проверьте сечение провода - даже небольшое превышение 4 мм2 может вызвать перегрев
• Если используете наконечники - выбирайте типа “цилиндрический” или “втулочный”, они лучше работают с этим типом зажима
• Всегда устанавливайте торцевую пластину после монтажа - это не опция, а требование безопасности
• Для организации маркировки используйте специальные этикетки серии KPI - они точно совпадают по форме и месту крепления
• При сборке щита чередуйте клеммы с перемычками - это снижает количество точек подключения и ускоряет обслуживание
• Проверяйте надёжность соединения легким потягиванием провода после монтажа - хороший контакт не должен двигаться
