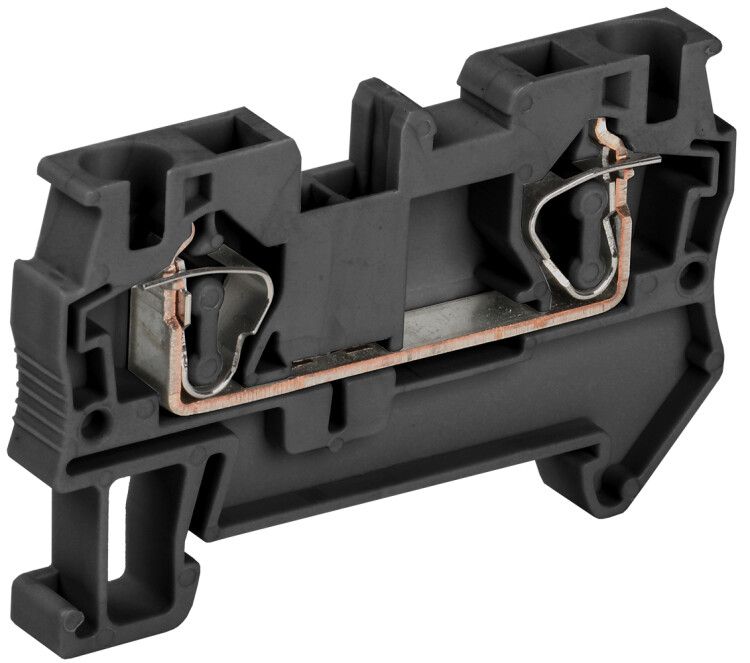

Клемма пружинная КПИ 2в-4 41А черная | YZN11-004-K02 IEK

Клемма пружинная КПИ 2в-4 41А черная от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Эта клемма подходит для монтажа на DIN-рейку, выдерживает нагрузку до 41 А и работает в широком диапазоне температур, обеспечивая долгую службу даже в сложных условиях.

Назначение и область применения

Клемма пружинная КПИ 2в-4 41А черная используется для соединения силовых и управляющих цепей в распределительных щитах. Подходит для фазных, нулевых и защитных проводников. Часто применяется в автоматике, промышленном оборудовании, системах освещения и управления. Благодаря компактным габаритам и возможности установки на DIN-рейку, идеально встраивается в стандартизованные шкафы.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 0,2–6 мм2 (с наконечниками и без них)
• Тип зажима: пружинный - без инструментов, просто вставьте провод
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина одного модуля: 6,2 мм
• Количество клемм на уровне: 2 (два входа на одну клемму)
• Позиция подключения: сбоку - удобно для плотной укладки
• Рабочая температура: от –40 C до +85 C
• Класс горючести изоляции: V0 - самозатухающий материал
• Цвет корпуса: чёрный
• Срок службы: 15 лет
• Материал корпуса: огнестойкий полиамид (ударопрочный, химически стойкий)
• Поддержка замыкающей пластины: да - можно соединить несколько клемм между собой

Совместимость и монтаж

Клемма пружинная КПИ 2в-4 41А черная совместима со всеми стандартными DIN-рейками 35 мм. Монтаж занимает секунды: защёлкните её на рейку, откройте зажим кнопкой, введите провод и отпустите - контакт формируется автоматически. Для многожильных проводов рекомендуется использовать наконечники, хотя допускается и прямое подключение одножильных жил. Возможна установка перемычек между соседними клеммами - для создания последовательных цепей без лишних соединений.

Безопасность и стандарты

Корпус изготовлен из материала класса V0 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям безопасности для внутренней установки в электрошкафах. Номинальное напряжение 800 В обеспечивает запас прочности для сетей до 690 В переменного тока. Защита от перегрева достигается благодаря термостойкому полиамиду, который сохраняет форму и изолирующие свойства даже при длительной работе на пределе нагрузки.

Преимущества

• Быстрый монтаж - не нужны отвертки или гаечные ключи
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Высокая плотность сборки - всего 6,2 мм на один контакт, экономия места в шкафу
• Гибкость подключения - работают с медными и алюминиевыми проводами, с наконечниками и без
• Долговечность - срок службы 15 лет при соблюдении условий эксплуатации
• Легкая диагностика - чётко видно, куда вставлен провод, легко проверить целостность соединения

Ограничения применения

• Не предназначен для подключения проводов сечением более 6 мм2 - риск плохого контакта и перегрева
• Не рассчитана на частые переподключения - пружины имеют ограниченный ресурс циклов
• Не следует применять в условиях постоянного воздействия открытого огня или высоких механических нагрузок вне шкафа
• Запрещено использование в помещениях с повышенной влажностью без защиты IP - данная модель не имеет указанной степени защиты

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых шин в щитах ЖКХ и промышленных объектах
• Подключение датчиков и исполнительных устройств в системах автоматизации
• Создание группового питания для светильников или насосов
• Формирование перемычек между несколькими клеммами для равномерного распределения тока

Практические советы

• Перед вводом провода убедитесь, что изоляция срезана ровно - зачищенная часть должна быть 8–10 мм
• Для многожильных проводов используйте опрессованные наконечники - это исключит обрыв жил и повысит надёжность
• При использовании замыкающих пластин следите, чтобы они подходили именно к модели КПИ 2в-4 - не все перемычки взаимозаменяемы
• Проверяйте качество соединения легким потягиванием провода - если он не выскакивает, контакт надёжен
• При монтаже нескольких клемм рядом - ориентируйте их одинаково, чтобы упростить маркировку и обслуживание
• Учитывайте посадочный шаг 6,2 мм - при проектировании щита планируйте место под каждую клемму с учётом этого значения
