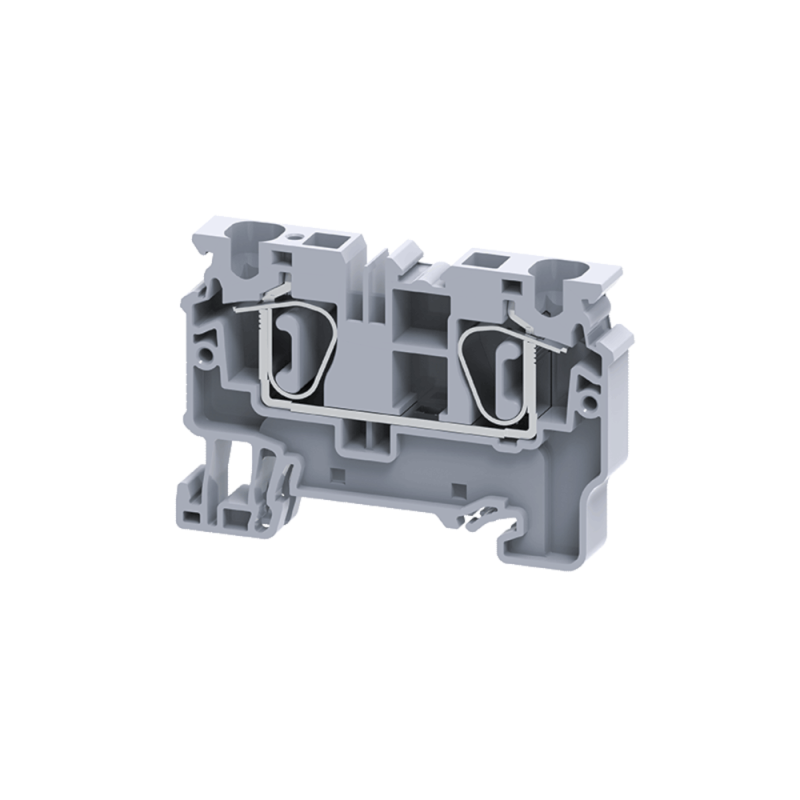

Клемма проходная 6 кв.мм пружинная OptiClip CX-6-I-41A-(0,2-6)-серый - 289715 КЭАЗ

Клемма проходная пружинная CX-6-I-41A-(0.2-6) 6 кв.мм серая от КЭАЗ Optima - надёжное соединение для проводов сечением до 6 мм2, установленная на DIN-рейку. Подходит для сборки щитов управления, автоматики и распределительных устройств.

Назначение и область применения

Клемма проходная пружинная CX-6-I-41A-(0.2-6) 6 кв.мм серая используется для создания постоянного электрического соединения между двумя проводниками без разрыва цепи. Применяется в силовых и слаботочных цепях: управление оборудованием, реле, контроллеры, системы автоматизации, распределительные щиты. Особенно удобна там, где требуется быстрая замена или переподключение проводов без инструментов.

Технические характеристики

• Диапазон сечений провода: 0,2–6 мм2 - подходит для медных одножильных и многожильных проводов
• Номинальный ток: 41 А - максимальный рабочий ток при нормальных условиях
• Максимальное напряжение: не указано, но соответствует классу для сетей до 1000 В AC/DC
• Способ монтажа: фиксация на DIN-рейку 35 мм - защёлкивается одним движением
• Количество контактов: 2 - входной и выходной зажим, проходной тип
• Цвет корпуса: серый - совместим с цветовой гаммой большинства промышленных клемм
• Материал: термостойкий полиамид, устойчив к УФ и химическим воздействиям

Совместимость и монтаж

Клемма проходная пружинная CX-6-I-41A-(0.2-6) 6 кв.мм серая устанавливается на стандартную DIN-рейку 35 мм. Для монтажа просто приложите клемму к рейке и нажмите до характерного щелчка. Разъём работает без инструментов: для освобождения провода достаточно нажать на рычаг зажима. Провод вставляется до упора - контакт обеспечивается пружинным механизмом. Не требует затяжки винтами. Максимальная нагрузка - 6 мм2; более толстые провода не войдут.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Обладает самозажимающимся механизмом, исключающим случайное выпадение провода. Температурный режим работы: от -25C до +85C. Сертифицирована для использования в промышленных системах контроля и управления.

Преимущества

• Быстрый монтаж и демонтаж - не нужны отвертки или гаечные ключи
• Стабильный контакт даже при вибрациях - пружинный механизм компенсирует тепловое расширение
• Защита от перегрузки - изоляция выдерживает высокую температуру при аварийном нагреве
• Визуальный контроль - через прозрачный верхний элемент видно состояние провода
• Совместимость с другими клеммами серии OptiClip - можно собирать модульные блоки

Ограничения применения

• Не предназначена для проводов сечением больше 6 мм2 - попытка вставить толстый провод повредит механизм
• Не рекомендована для частых переподключений (более 10–15 раз) - срок службы пружины ограничен
• Не подходит для алюминиевых проводов - риск окисления и потери контакта
• Не имеет защиты от внешнего доступа - в открытых щитах лучше использовать крышки или кожухи

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Разводка сигналов от PLC к реле и кнопкам в системах автоматизации
• Объединение фазных и нулевых проводов в распределительных щитах
• Сборка тестовых стендов и учебных установок

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция мешает контакту
• Для многожильных проводов используйте наконечники - они предотвращают расслоение жил
• Проверьте плотность фиксации после монтажа - легкое покачивание провода указывает на плохой контакт
• При группировке нескольких клемм оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Клемма CX-6-I-41A-(0.2-6) 6 кв.мм серая от КЭAZ Optima - часть серии OptiClip, поэтому её легко заменить аналогом того же бренда
