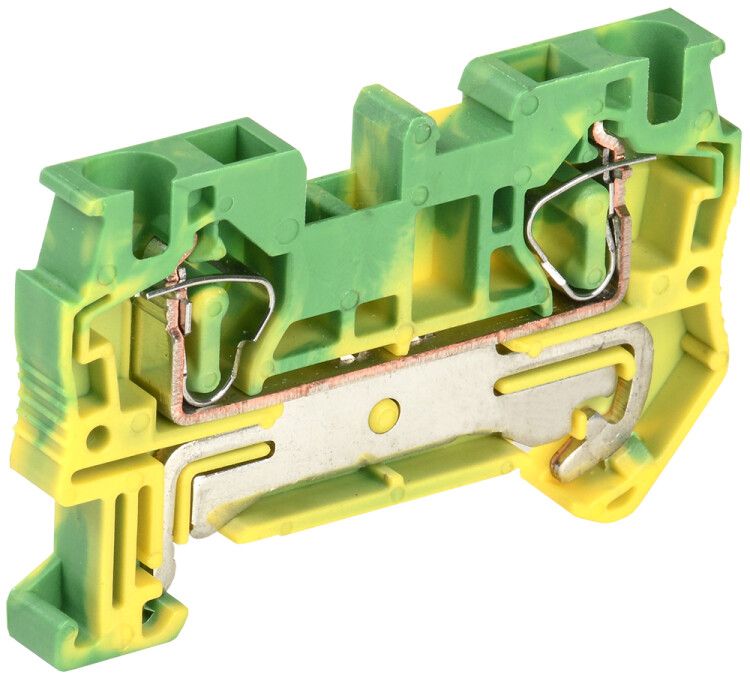

Клемма пружинная КПИ 2в-4-PEN | YZN21-004-K52 IEK

Клемма пружинная КПИ 2в-4-PEN от IEK - это надёжное решение для быстрого и безопасного соединения проводников в распределительных шкафах. Благодаря пружинному зажиму и возможности работы с PEN-проводником, эта клемма идеально подходит для систем TN-C-S и других современных схем заземления. Артикул yzn21-004-k52 обеспечивает совместимость с типовой автоматикой и DIN-рейками.

Назначение и область применения

Клемма пружинная КПИ 2в-4-PEN используется для создания постоянных электрических соединений в распределительных устройствах. Подходит для подключения фазных, нулевых и защитных проводников, включая PEN-проводники - то есть комбинированные ноль+земля. Применяется в электрощитах жилых домов, промышленных объектах, системах освещения, управления оборудованием и автоматизации. Особенно эффективна там, где требуется частая перенастройка или обслуживание цепей.

Технические характеристики

• Тип зажима: пружинный - без инструментов, надёжное удержание провода
• Номинальный ток: 41 А - выдерживает нагрузки типовых групповых цепей
• Номинальное напряжение: 800 В - допустимо применение в сетях до 690 В переменного тока
• Диапазон сечений: 0,2–6 мм2 - подходит как для тонких контрольных проводов, так и для основных силовых жил
• Способ монтажа: установка на DIN-рейку 35 мм - стандартная для всех промышленных щитов
• Количество контактов: один, два входа - можно соединить два провода на одну точку
• Рабочая температура: от –40 C до +85 C - работает в холодных помещениях и нагреваемых шкафах
• Ширина: 6,2 мм - компактный размер, экономит место в щите
• Цвет: желто-зелёный - соответствует цветовой маркировке PE/PE-N проводников
• Класс горючести: V0 - самозатухающий материал, не распространяет пламя
• Срок службы: 15 лет - рассчитана на долгую эксплуатацию без потери контактного давления
• Материал корпуса: прочный полиамид - устойчив к механическим повреждениям, химическим веществам и перепадам температур

Совместимость и монтаж

Клемма пружинная КПИ 2в-4-PEN легко монтируется на стандартную DIN-рейку 35 мм. Для подключения не требуются инструменты: достаточно вставить провод до упора - пружина автоматически зажимает жилу. Можно использовать как голые провода, так и провода с наконечниками (кольцевыми, трубчатыми). Установка замыкающей пластины позволяет последовательно соединять несколько клемм между собой - удобно для организации шины N или PE. Цветовая маркировка (желто-зелёный) помогает сразу определить назначение клеммы - она предназначена именно для защитных и PEN-проводников.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности для электроустановок. Материал корпуса имеет класс горючести V0 - не поддерживает горение, что важно для помещений с высокими требованиями к пожаробезопасности. Номинальное напряжение 800 В обеспечивает запас по изоляции даже в условиях повышенных импульсов. Соответствие цвета PE-проводника (желто-зелёный) снижает риск ошибок при монтаже. Сертифицирована для применения в промышленных и гражданских объектах.

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи
• Стабильный контакт - пружина сохраняет усилие при термических циклах
• Поддержка PEN - единственный вариант для подключения комбинированного проводника без перехода на отдельные шины
• Высокая плотность сборки - всего 6,2 мм на клемму, много места в щите
• Долговечность - срок службы 15 лет без необходимости обслуживания
• Гибкость подключения - работают с проводами любого типа, включая многожильные

Ограничения применения

Не следует использовать эту клемму для проводов сечением менее 0,2 мм2 или более 6 мм2 - возможен выход из строя зажима или плохой контакт. Не рекомендуется применять в местах с постоянным вибрационным воздействием без дополнительной фиксации. Также не предназначен для внешнего монтажа - не имеет защиты от воды и пыли выше IP20. Не используйте для подключения алюминиевых проводов без специальных наконечников - возможно окисление и потеря контакта.

Примеры использования

• Объединение PEN-проводника в этажном щите перед разделением на N и PE
• Распределение нулевой шины в распределительном щите офисного здания
• Подключение защитного проводника к корпусу станка или шкафа управления
• Сборка группы клемм для подключения нескольких датчиков с общим заземлением
• Замена болтовых клемм в старых щитах на более надёжные пружинные

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного захвата
• Для многожильных проводов лучше использовать наконечники - они предотвращают выпадение жил
• При использовании замыкающих пластин проверьте, чтобы все клеммы были правильно установлены - одна неплотно закреплённая клемма может нарушить всю цепь
• Используйте маркировочные пластины - особенно важно при работе с PEN, чтобы избежать путаницы с N
• Проверяйте затянутость контакта через год после монтажа - хотя пружина не требует обслуживания, вибрация или перегрузка могут ослабить контакт
• Учитывайте ширину 6,2 мм при проектировании щита - на 1 метре DIN-рейки поместится около 16 таких клемм
