Колодка клеммная пружинная JXB-ST-4 41А 4 вывода синяя EKF | plc-jxb-st-4-4-blue

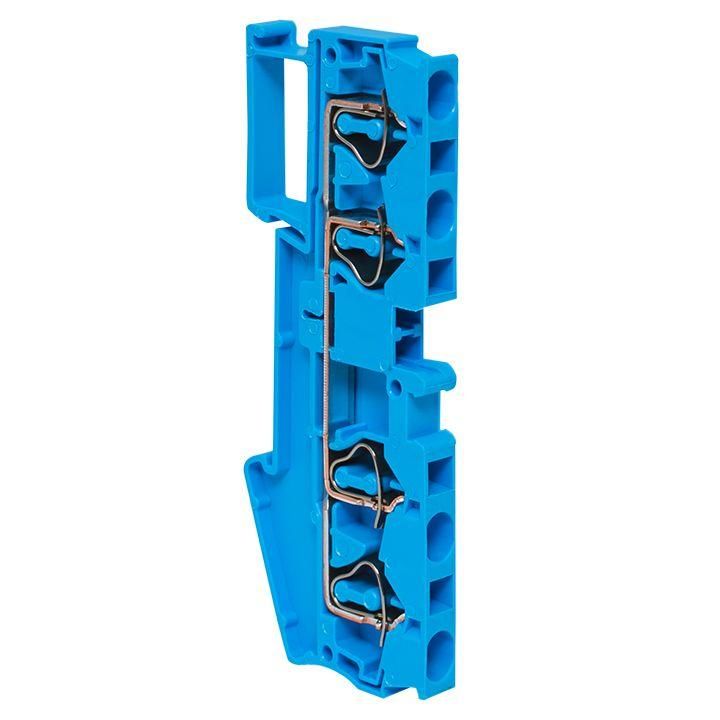

Клеммная колодка пружинная JXB-ST-4 от EKF — это надежный проходной элемент для быстрого соединения проводов в распределительных щитах на DIN-рейке. Синий корпус, пружинный зажим и допустимое сечение 4 мм² делают её удобным решением для фазных, нулевых и заземляющих проводников в промышленных и жилых сетях до 800 В.

Назначение и область применения

Клеммная колодка пружинная JXB-ST-4 используется для создания разветвлений и последовательных соединений в электрических цепях переменного тока до 800 В и частотой 50 Гц. Применяется в распределительных щитах для подключения проводников заземления, нулей и фаз. Подходит для систем автоматизации, станков, освещения, HVAC и других устройств, где требуется компактное и надежное соединение без болтов.

Технические характеристики

• Количество клемм: 4
• Номинальное напряжение: 800 В
• Тип зажима: пружинный (безвинтовой)
• Сечение провода: до 4 мм² (медный одножильный или многожильный)
• Шаг между клеммами: 36 мм
• Общая длина: 87 мм
• Материал корпуса: полиамид PA (огнестойкий, самозатухающий)
• Цвет: синий
• Температурный диапазон: от -40 °C до +80 °C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: провод вставляется сбоку
• Возможность установки перемычек: да

Совместимость и монтаж

Клеммная колодка JXB-ST-4 совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защелкиванием — достаточно плотно прижать колодку к рейке до характерного щелчка. Монтаж не требует инструментов, кроме отвертки для освобождения провода. Провод вводится сбоку в зажим до упора; для проверки надежности можно слегка потянуть. Отсоединение выполняется нажатием отвертки на специальное отверстие сверху каждой клеммы — это высвобождает пружинный контакт.

Колодка поддерживает установку боковых перемычек (не входят в комплект) для параллельного соединения нескольких точек. Также возможна установка заглушек на крайние клеммы для защиты от случайного прикосновения.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида, соответствующего требованиям UL94 V-0. Номинальное напряжение 800 В обеспечивает безопасную работу в большинстве промышленных и коммерческих сетей. Температурный диапазон от -40 °C до +80 °C позволяет использовать колодку в условиях перепадов температур, включая холодные помещения и тепловые шкафы.

Преимущества

• Быстрая установка — нет необходимости затягивать винты, снижает время монтажа
• Устойчивость к вибрациям — пружинный зажим сохраняет контакт даже при механических нагрузках
• Защита от перегрева — материал корпуса не поддерживает горение
• Четкая визуальная идентификация — синий цвет отличает колодку от заземляющих (желто-зеленых) аналогов
• Гибкость системы — возможность использования перемычек и заглушек для адаптации под задачу

Ограничения применения

• Не предназначен для проводов сечением более 4 мм² — риск плохого контакта и перегрева
• Не рекомендован для многожильных проводов с гибкими жилами без наконечников — возможен выход жил из зажима
• Запрещено использование в цепях постоянного тока выше 600 В — указано только для переменного тока 50 Гц
• Не следует применять в средах с повышенной химической агрессивностью — полиамид чувствителен к некоторым растворителям

Примеры использования

• Разветвление фазы в щите управления насосом
• Подключение нулевой шины в этажном распределительном щите
• Соединение заземляющего проводника в автоматическом выключателе
• Интеграция в панели САУ для передачи сигналов между модулями
• Фиксация проводов в терморегуляторах и контроллерах HVAC

Практические советы

• Перед введением провода удалите изоляцию на 8–10 мм — этого достаточно для надежного контакта
• Для многожильных проводов используйте наконечники типа “штырь” — они предотвращают выпадение жил
• Проверьте прочность соединения после монтажа: легкое покачивание провода не должно вызывать движения в зажиме
• При использовании перемычек убедитесь, что они подходят именно к модели JXB-ST — шаг 36 мм не совпадает с другими сериями
• Не применяйте колодку в местах с постоянным воздействием воды — хотя IP-класс не указан, она не является герметичной
• При замене оборудования помните: JXB-ST-4 имеет фиксированную длину 87 мм — планируйте место на рейке заранее
