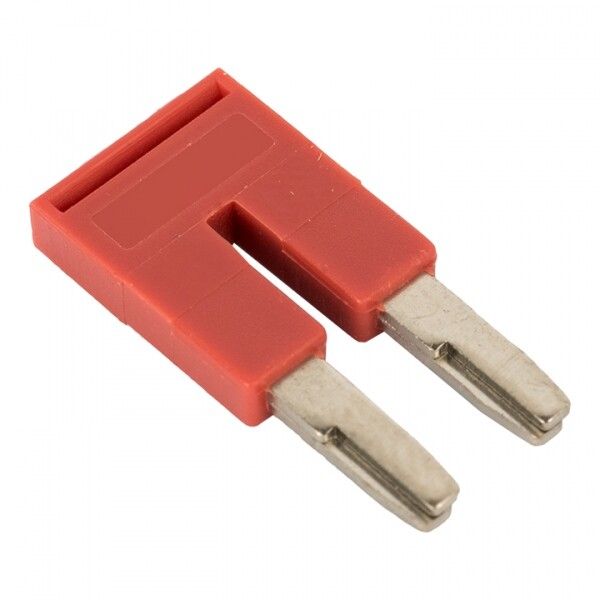

Перемычка для JXB-ST 4 2PIN (20 шт.) EKF PROxima | plc-per-st-2PIN-4

Перемычка для клеммной колодки JXB-ST 4 2PIN (упаковка 20 штук) от EKF PROxima используется для электрического соединения соседних клемм в однополюсных модулях, обеспечивая надёжную передачу тока без дополнительных проводов. Упаковка содержит 20 штук - достаточно для типового монтажа в распределительном щите.

Назначение и область применения

Перемычка для клеммной колодки JXB-ST 4 2PIN применяется для создания параллельных соединений между двумя соседними контактами клеммных колодок серии JXB-ST. Предназначена для использования в распределительных щитах, где требуется разветвление фазных, нулевых или защитных проводников. Особенно удобна при сборке групп автоматических выключателей, УЗО или дифференциальных автоматов, когда нужно подать один и тот же потенциал на несколько устройств.

Технические характеристики

• Количество полюсов: 2 - соединяет два соседних контакта одной клеммы
• Номинальный ток: 41 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 В переменного тока частотой 50 Гц
• Тип монтажа: втычной - вставляется прямо в клемму без инструментов
• Изоляция: да - корпус выполнен из огнестойкого полиамида, предотвращает случайные замыкания
• Цвет: красный - визуально отличается от заземляющих жёлто-зелёных клемм, снижает риск ошибок при монтаже
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и конструкции

Совместимость и монтаж

Перемычка для клеммной колодки JXB-ST 4 2PIN совместима исключительно с клеммными колодками серии JXB-ST от EKF PROxima. Она не подходит для других серий, даже если они имеют аналогичный шаг контактов. Монтаж выполняется просто: перемычка вставляется вертикально в два соседних гнезда клеммы до характерного щелчка. Отключение не требует инструментов - достаточно аккуратно вытянуть её рукой. Нельзя использовать перемычку для соединения клемм, находящихся на разных модулях - она работает только внутри одного блока.

Безопасность и стандарты

Перемычка изготовлена из огнестойкого полиамида, соответствует требованиям безопасности для электроустановок. Применяется в системах, соответствующих ГОСТ Р 50030.5.1 и IEC 60947-7-1. Цветовая маркировка (красный) помогает отличить фазные соединения от заземляющих (жёлто-зелёные), что снижает риск ошибок при обслуживании.

Преимущества

• Ускоряет монтаж - не нужны дополнительные провода и кабели
• Экономит место в щите - компактная форма не занимает лишнего пространства
• Надёжный контакт - металлическая часть плотно прилегает к контактным пластинам клеммы
• Не требует затяжки - исключает человеческий фактор при установке
• Высокая механическая прочность - не деформируется при нормальном использовании

Ограничения применения

• Подходит только для клемм JXB-ST 4 - не совместима с другими сериями, включая JXB-S или другие производители
• Работает только в однофазных цепях переменного тока - не предназначена для постоянного тока
• Не допускается использование в условиях повышенной вибрации без дополнительной фиксации - возможен самопроизвольный выход из гнезд
• Не следует применять для соединения более чем двух клемм подряд - для трёх и более нужна последовательная установка нескольких перемычек

Примеры использования

• Разветвление фазы на три автомата в одном ряду - одна перемычка соединяет первый и второй, вторая - второй и третий
• Объединение нулевых клемм в щите после УЗО
• Создание общей шины заземления при использовании специальных заземляющих клемм (не самой этой перемычки!)
• Подключение сигнализационных цепей к нескольким входам контроллера

Практические советы

• Проверьте, чтобы клемма была полностью освобождена от провода перед установкой перемычки - иначе контакт будет плохим
• Не используйте инструменты для вставки - давление рукой достаточное; приложите усилие слишком сильно - можно повредить защёлку
• При сборке щита располагайте перемычки так, чтобы они не мешали доступу к другим элементам - особенно к кнопкам тестирования УЗО
• Учитывайте посадочный диаметр: перемычка рассчитана именно на клеммы JXB-ST 4 с шагом 5,08 мм - не пробуйте адаптировать её под другие модели
• Храните упаковку с перемычками в сухом месте - хотя изоляция герметична, попадание пыли может затруднить вставку
