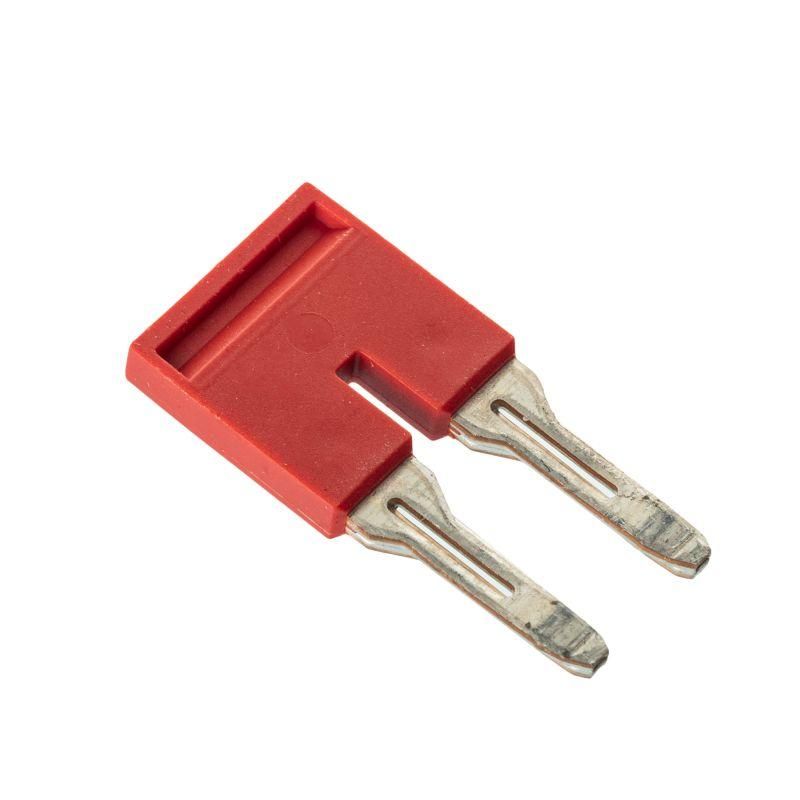

Перемычка вставная для клеммы на 6 кв.мм, 2-х полюсная - SBF-2-8 ДКС

Перемычка вставная для клемм на 6 кв.мм, 2-х полюсная от бренда DKC (ДКС), артикул sbf-2-8, предназначена для быстрого и надёжного соединения двух соседних клемм в распределительной системе. Она используется там, где требуется передача тока между контактами без дополнительных проводов - особенно в плотных щитах и автоматических системах.

Назначение и область применения

Эта перемычка служит для создания электрического соединения между двумя соседними клеммными зажимами в одной фазе. Подходит для коммутации силовых и сигнальных цепей в промышленном оборудовании. Применяется в щитах управления, станках, конвейерах, системах автоматизации и других установках, где важна надёжность контакта и компактность сборки.

Технические характеристики

• Тип: вставная перемычка
• Количество полюсов: 2
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Номинальный ток: 41 А - позволяет работать с нагрузками до этого значения без перегрева
• Номинальное напряжение: 1000 В - рассчитана на использование в сетях до 1 кВ
• Изоляция: да - корпус изолирован, исключает случайное замыкание на соседние клеммы
• Способ монтажа: втычной - просто вставляется в клемму без инструментов
• Тип крепления: винтовое - фиксируется через стандартные винтовые зажимы клемм
• Размер модуля: 14,7 мм - соответствует шагу стандартных DIN-рейки клемм
• Диапазон рабочих температур: от –40 до +80 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Цвет: красный - визуально выделяет соединённую фазу, удобно для диагностики

Совместимость и монтаж

Перемычка совместима с клеммами серии Nuputuk от DKC (ДКС), имеющими шаг 14,7 мм и винтовое крепление. Устанавливается после того, как провода уже затянуты в клеммах. Для монтажа достаточно вставить её в два соседних гнезда до характерного щелчка - она защёлкивается механически и остаётся надёжно закреплённой даже при вибрациях. Не требует дополнительных инструментов, но важно проверить, чтобы провода были правильно затянуты до установки перемычки - иначе возможен перекос и плохой контакт.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями безопасности для электрооборудования. Изоляция предотвращает случайное прикосновение к токоведущим частям. Номинальное напряжение 1000 В и ток 41 А обеспечивают соответствие нормам для промышленных применений. Материал - медь - соответствует требованиям по электропроводности и термостойкости.

Преимущества

• Ускоряет сборку щита - вместо провода между клеммами используется одна деталь
• Снижает риск ошибок при подключении - цветовая маркировка помогает отличить фазы
• Не требует резки и зачистки проводов - экономит время и материалы
• Выдерживает широкий температурный диапазон - надёжна в любых условиях эксплуатации
• Стандартный размер 14,7 мм - легко заменяется и сочетается с другими элементами системы DKC

Ограничения применения

• Подходит только для клемм с винтовым зажимом и шагом 14,7 мм - не совместима с клеммами других серий или форматов
• Не предназначен для многожильных проводов большего сечения, чем 6 мм2 - может повредить контактную группу
• Не рекомендуется использовать в средах с постоянным воздействием химически активных веществ - материал изоляции не устойчив к растворителям и маслам
• Не следует применять в качестве основного соединения в цепях с импульсными нагрузками выше 50 А - возможен перегрев контактов

Примеры использования

• Связка двух выходов автоматического выключателя в распределительном шкафу
• Объединение входов реле или контакторов в одном ряду
• Формирование трёхфазной цепи путём последовательного соединения пар клемм
• Замена перемычек в старых щитах при модернизации - благодаря стандартизованному размеру легко заменяются

Практические советы

• Перед установкой всегда проверяйте, что провода в клеммах затянуты равномерно - иначе перемычка будет плохо сидеть
• Используйте эту модель только для однополюсных соединений внутри одного контура - не применяйте для связи между фазами
• При обслуживании щита - сначала отключите питание, затем осторожно вытягивайте перемычку, не деформируя её
• Если нужна перемычка для другого количества полюсов - выбирайте аналогичные модели из серии DKC: 1-, 3- или 4-полюсные
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги снижает срок службы
