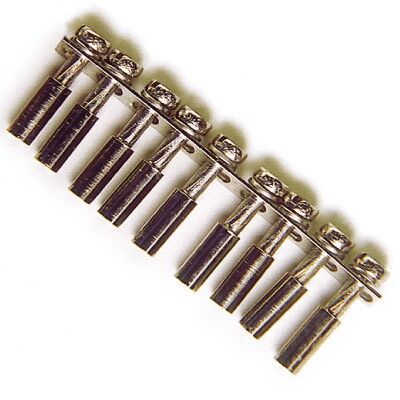

Перемычка 2 полюсная собранная PM10/2 - ZPM102 ДКС

Перемычка 2-х полюсная собранная PM10/2 от DKC (ДКС) — это готовое винтовое соединение для быстрого и надёжного объединения двух полюсов в распределительных устройствах серии Quadro. Артикул zpm102 предназначен для работы в силовых цепях с высокими нагрузками.

Назначение и область применения

Перемычка 2-х полюсная собранная PM10/2 используется для создания электрического соединения между двумя соседними клеммами в коммутационных аппаратах, автоматических выключателях или рубильниках. Применяется в щитах управления, распределительных устройствах и на промышленном оборудовании, где требуется надёжное и нечасто изменяемое соединение. Подходит для систем с постоянной нагрузкой, где важна устойчивость к вибрациям и перегреву.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 57 А — способна длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 1000 В — рассчитана на работу в сетях до 1 кВ переменного или постоянного тока
• Материал контактов: медь — обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Изоляция: да — корпус изолирован, предотвращает случайные замыкания между фазами или на землю
• Способ монтажа: винтовой — крепится через болты в стандартные гнёзда
• Крепление: винтовое — требует затяжки отверткой или ключом
• Рабочий температурный диапазон: от -40 °C до +80 °C — работает в холодных помещениях и жарких цехах
• Цвет: серый — соответствует цветовой гамме шины и комплектующих серии Quadro

Совместимость и монтаж

Перемычка 2-х полюсная собранная PM10/2 совместима с контактными группами устройств серии Quadro от DKC, имеющими шаг 22,5 мм и тип крепления под M5 винты. Устанавливается путём вставки в предназначенные для этого гнёзда и последующей затяжки винтов до момента плотного контакта. Не используйте усилие выше рекомендованного — это повредит резьбу или деформирует контактную пластину. Перед установкой проверьте соответствие размеров посадочных мест.

Безопасность и стандарты

Перемычка 2-х полюсная собранная PM10/2 соответствует требованиям безопасности для электроустановок до 1000 В. Материалы и конструкция обеспечивают защиту от случайного прикосновения к токоведущим частям благодаря изолирующему корпусу. Соответствует нормам IEC 60947-1 и ГОСТ Р 50030.2 для аппаратов низковольтного распределения.

Преимущества

• Готовая сборка — не требует самостоятельной нарезки или формирования медных планок
• Высокая механическая прочность — не деформируется при вибрациях и ударных нагрузках
• Стандартная форма — полностью совпадает с гнездами в устройствах Quadro, исключает необходимость адаптеров
• Удобство обслуживания — при необходимости замены достаточно ослабить два винта и вынуть элемент

Ограничения применения

• Не предназначена для частого отключения или переключения — предназначена для стационарного соединения
• Не подходит для цепей с импульсным током свыше 57 А — возможен перегрев и выход из строя
• Не применяется вне серии Quadro без точного совпадения геометрии крепёжных отверстий
• Запрещено использование в средах с агрессивными химикатами — материал изоляции не устойчив к растворителям и маслам

Примеры использования

• Объединение входных фаз в автоматическом выключателе серии Quadro
• Создание параллельного соединения между двумя модульными рубильниками
• Подключение питания к нескольким дифференциальным автоматам в одном ряду
• Формирование общей шины в распределительном щите промышленного оборудования

Практические советы

• При монтаже всегда затягивайте винты равномерно — перекос может вызвать нагрев и окисление контактов
• Проверяйте плотность соединения после первого включения — при первом прохождении тока металл немного “усаживается”
• Не используйте перемычку вместо кабельного соединения — она не рассчитана на внешнюю прокладку
• Для многократного обслуживания выбирайте модели с пометкой “съемные”, хотя PM10/2 — стационарная
• При замене убедитесь, что новый элемент имеет тот же артикул zpm102 — отличаются даже небольшие изменения в форме креплений
