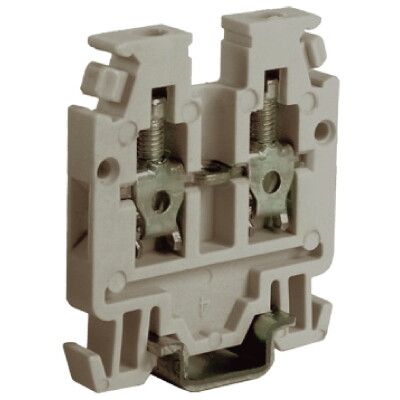

Зажим проходной RN.1/2.5GR 1.5 кв.мм серый QUADRO - ZRN300GR ДКС

Зажим проходной RN.1/2.5GR 1.5 кв.мм серый от DKC (ДКС) — компактное устройство для надежного соединения проводов в распределительных щитках. Артикул zrn300gr относится к серии Quadro и рассчитан на работу в условиях широкого температурного диапазона, обеспечивая устойчивую передачу тока при минимальном сопротивлении.

Назначение и область применения

Зажим проходной RN.1/2.5GR 1.5 кв.мм серый используется для создания разрывного электрического соединения между двумя проводниками. Подходит для монтажа в силовых и слаботочных цепях, где требуется фиксация проводов сечением от 0,2 до 2,5 мм². Применяется в автоматических системах управления, панелях управления станков, освещения, бытовых и промышленных щитах. Особенно удобен там, где важна экономия места — благодаря миниатюрным габаритам.

Технические характеристики

• Номинальный ток: 17,5 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,2–2,5 мм²
• Тип контакта: винтовой
• Способ монтажа: крепление на DIN-рейку 15 мм с Ω-профилем
• Габариты: ширина 4,2 мм, высота 32 мм
• Рабочая температура: от –40 °C до +80 °C
• Материал корпуса: термопласт класса горючести V0
• Цвет: серый
• Положение подключения: сверху
• Требует установки торцевой пластины: да
• Количество уровней: 1
• Кодирование: горизонтальное и вертикальное
• Тип питания для индикации дефекта: AC/DC

Совместимость и монтаж

Зажим проходной RN.1/2.5GR 1.5 кв.мм серый совместим только с DIN-рейками стандарта EN 60715 (Ω-профиль 15 мм). Для правильной сборки необходимо использовать торцевую пластину — она обеспечивает механическую стабильность и изоляцию соседних элементов. Установка выполняется путём защёлкивания на рейку; зажим легко вынимается при необходимости замены. Каждый контакт затягивается винтом — рекомендуется использовать отвертку с плоским жалом, усилие не более 0,2 Н·м, чтобы не повредить резьбу.

Безопасность и стандарты

Корпус выполнен из самозатухающего термопласта класса V0 — материал не поддерживает горение и соответствует требованиям IEC 60695-11-10. Рабочие параметры (ток, напряжение, температура) обеспечивают безопасную эксплуатацию в соответствии с нормами IEC 60947-7. Серия Quadro прошла испытания на долговременную нагрузку и устойчивость к перегреву.

Преимущества

• Минимальные габариты позволяют плотно устанавливать несколько зажимов в ограниченном пространстве щита.
• Низкое переходное сопротивление снижает потери энергии и нагрев при работе под нагрузкой.
• Универсальный тип подключения — сверху — упрощает доступ к проводам при обслуживании.
• Поддержка горизонтального и вертикального кодирования ускоряет идентификацию цепей при сборке и диагностике.
• Совместимость с торцевыми пластинами исключает риск случайного контакта между соседними зажимами.

Ограничения применения

• Не предназначена для проводов сечением более 2,5 мм² — попытки вставить больший провод приведёт к плохому контакту или повреждению зажима.
• Требует обязательного использования торцевой пластины — без неё возможен пробой или короткое замыкание при близком расположении других элементов.
• Не подходит для частых демонтажей — многократное открывание винтового механизма может привести к износу резьбы.
• Не является защитным устройством — не обеспечивает отключение при перегрузке или КЗ, требует внешнего автомата или предохранителя.

Примеры использования

• Разводка фазы и нуля в распределительном щите квартиры.
• Объединение входящих и выходящих проводов в контроллере конвейера.
• Соединение датчиков и исполнительных механизмов в системах автоматизации.
• Переход от медного провода к алюминиевому (при соблюдении условий соединения и использовании переходных вставок).

Практические советы

• Перед монтажом зачистите провод на 6–8 мм — недостаточная зачистка вызывает плохой контакт, слишком длинная зачистка — риск замыкания на корпус.
• Используйте только рекомендованную торцевую пластину — не подходят универсальные или сторонние аналоги.
• При групповой установке нескольких зажимов — ориентируйте их одинаково (например, все винты направлены в одну сторону) для удобства обслуживания.
• Проверьте затяжку винта через 1–2 месяца после первого включения — особенно при переменной нагрузке.
• Артикул zrn300gr — часть серии Quadro, поэтому совместим с другими элементами этой линейки: разъёмами, предохранителями, индикаторами.
