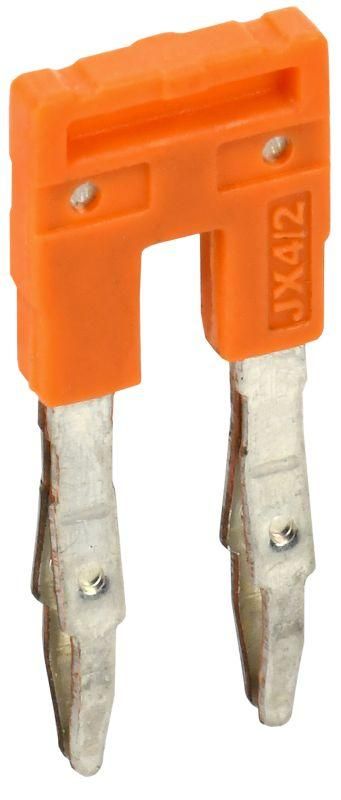

Перемычка гребенчатая для CP 4мм2 2PIN | YCT20-00-K03-004-EC-2P IEK

Перемычка гребенчатая для клеммной колодки 4 мм2 2 контакта от IEK (ИЭК), артикул yct20-00-k03-004-ec-2p, предназначена для быстрого соединения двух соседних клемм на одной колодке, исключая необходимость прокладывать отдельные провода. Применяется в распределительных щитах и автоматических системах управления.

Назначение и область применения

Гребенчатая перемычка используется для создания электрической связи между двумя контактами клеммной колодки. Это ускоряет монтаж, снижает количество проводов и минимизирует риск ошибок при подключении. Подходит для установки в шкафах управления, силовых щитах, на станках и конвейерах, где требуется групповое соединение фаз или нулевых проводников.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных цепей освещения, двигателей и автоматики;
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1000 В переменного тока;
• Количество контактов: 2 - соединяет только два соседних зажима;
• Сечение кабеля: 4 мм2 - совместима с жилами такого же сечения;
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов;
• Исполнение: кабельная перемычка - не имеет внешних проводов, полностью изолирована.

Совместимость и монтаж

Перемычка совместима с клеммными колодками, имеющими шаг 5,08 мм и подходящую форму зажимов. Устанавливается путём плотного вдавливания в две смежные клеммы - зажимы должны быть свободны и не повреждены. Перед установкой проверьте, что клемма рассчитана на сечение 4 мм2. Не используйте с колодками других производителей без подтверждённой механической совместимости.

Безопасность и стандарты

Произведена в соответствии с требованиями IEC 60947-7-1. Материалы обеспечивают самозагасание пламени и устойчивость к перегреву. Напряжение 1000 В соответствует классу защиты II для электроустановок средней мощности. Гребенка выполнена из медного сплава с никелированным покрытием - защищает от окисления и обеспечивает надёжный контакт.

Преимущества

• Ускоряет монтаж - заменяет два отрезка провода одним элементом;
• Минимизирует риск перепутать фазы - фиксирует связь между конкретными точками;
• Не требует инструментов - просто вставляется рукой;
• Высокая надёжность контакта благодаря металлической основе и плотному прилеганию;
• Защита от случайного отсоединения - фиксация в клемме происходит за счёт упругих пластин.

Ограничения применения

• Подходит только для двух соседних контактов - нельзя использовать для соединений через один или более зажимов;
• Не применяется в цепях постоянного тока выше 600 В - возможен риск дугового пробоя;
• Запрещено применять с клеммами, предназначенными для сечений менее 2,5 мм2 или более 6 мм2 - есть риск плохого контакта или деформации;
• Не рекомендовано использование в условиях частых вибраций без дополнительной фиксации колодки.

Примеры использования

• Соединение входных фаз в трёхфазном автоматическом выключателе;
• Объединение нулевых клемм в распределительной коробке;
• Связка выходов нескольких реле в одном модульном ряду;
• Формирование группы питания для светильников в цеху.

Практические советы

• Перед установкой убедитесь, что все клеммы пустые и не затянуты - иначе перемычка не войдёт;
• Проверяйте соответствие шага клемм: у IEK ARMAFIX он 5,08 мм - другие модели могут отличаться;
• Не используйте перемычку как опору для проводов - она не рассчитана на механическую нагрузку;
• При необходимости замены - аккуратно вытаскивайте её плоскогубцами, не перегибая;
• Для больших массивов клемм лучше использовать комплекты из нескольких перемычек одного типа - так проще контролировать целостность цепи.
