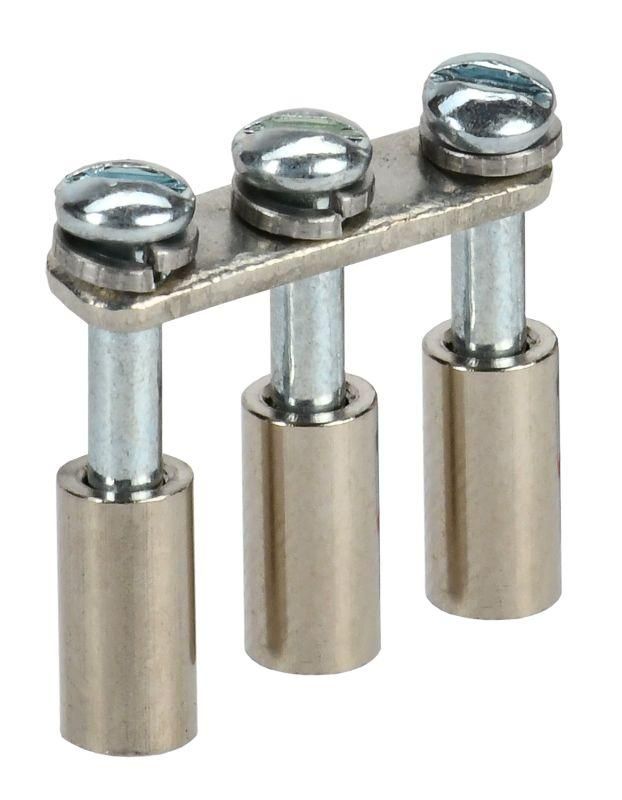

Перемычка ARMAFIX для CTS 4кв.мм 3PIN в сборе IEK YCT10-00-K03-004-A-3P

Перемычка в сборе для клеммных блоков CTS 4 мм2 3PIN от IEK предназначена для надёжного соединения нескольких клемм в одном ряду, обеспечивая передачу тока между фазами или нулевыми проводниками. Артикул yct10-00-k03-004-a-3p - это готовое решение для быстрого монтажа в распределительных щитах с клеммными блоками CTS.

Назначение и область применения

Перемычка в сборе используется для создания электрических связей между соседними клеммами в клеммных блоках серии CTS. Подходит для коммутации цепей управления, силовых цепей и распределения питания внутри щитового оборудования. Применяется в промышленных автоматизированных системах, на объектах ЖКХ, в энергоустановках и других местах, где требуется устойчивое и безопасное соединение.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ
• Количество полюсов: 2 - соединяет две смежные клеммы
• Сечение кабеля: 4 мм2 - совместима с клеммами, предназначенными для проводов этого сечения
• Тип перемычки: Кабельная - содержит гибкий проводник с изоляцией, а не жёсткую шину
• Способ монтажа: Втычной - вставляется в клемму, зажимается винтом

Совместимость и монтаж

Перемычка yct10-00-k03-004-a-3p совместима исключительно с клеммными блоками CTS, имеющими круглое отверстие в центре клеммы для ввода винта. Монтаж выполняется просто: перемычка вставляется в нужную пару клемм, после чего затягивается встроенный винт. Направление ввода - вертикальное, винт должен плотно захватывать токоведущий элемент клеммы. Убедитесь, что клемма имеет именно тип CTS - другие серии (например, WAGO или Phoenix Contact) не подходят.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция выполнена с учётом требований к изолирующим материалам и теплостойкости. Однако не является взрывозащищённым устройством - не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Готовое изделие - не требует резки, зачистки или опрессовки провода
• Ускоряет монтаж - заменяет несколько отдельных проводов
• Меньше точек контакта - снижает риск плохого соединения и нагрева
• Стандартная цветовая маркировка - позволяет легко отличить фазные и нулевые связи

Ограничения применения

• Не подходит для клемм с другим шагом или формой отверстия - только CTS
• Работает только с кабелями сечением до 4 мм2 - не использовать с более толстыми проводами
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации
• Запрещено использование вне температурного диапазона, указанного производителем (обычно –25C…+80C)

Примеры использования

• Подключение трёхфазного двигателя через клеммный блок CTS - соединение L1–L2, L2–L3
• Объединение нулевых проводников в распределительном щите
• Создание последовательной цепи сигнализации между несколькими датчиками
• Формирование групповой сети освещения в промышленном помещении

Практические советы

• Перед установкой проверьте, что клемма CTS имеет отверстие под винт - некоторые модификации имеют только зажимной механизм
• Затягивайте винт усилием, указанным в документации к клеммному блоку - переусилие повредит контакт
• Избегайте перекручивания перемычки - она не предназначена для механической нагрузки
• При необходимости соединить три клеммы используйте 3-полюсную версию - эта модель (2 полюса) подходит только для двух соседних клемм
• Артикул yct10-00-k03-004-a-3p - это 2-полюсная версия; для большего числа клемм выбирайте модели с 3, 4 или 10 полюсами
