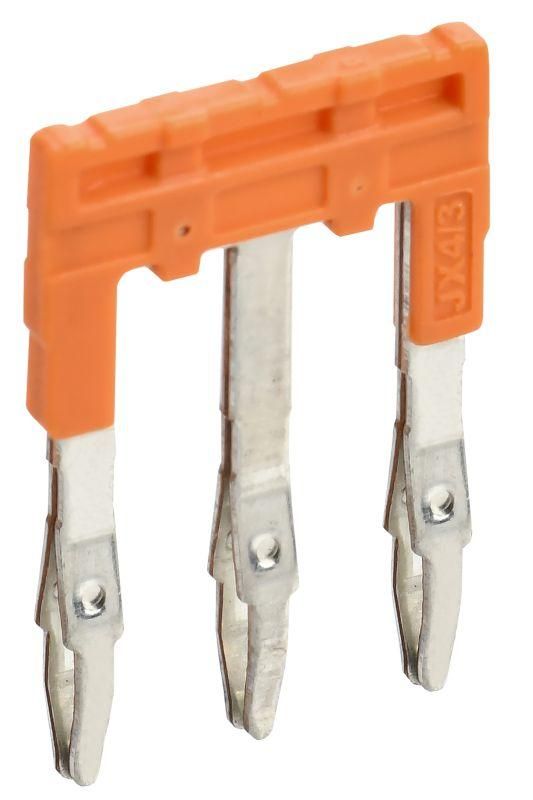

Перемычка гребенчатая для колодки клеммной CP 4мм2 3PIN IEK - YCT20-00-K03-004-EC-3P

Перемычка гребенчатая для колодки клеммной 4 мм2 3-полюсная от IEK (ИЭК), артикул yct20-00-k03-004-ec-3p, предназначена для быстрого соединения нескольких клеммных блоков в одной цепи, исключая необходимость прокладывать отдельные провода. Подходит для распределительных щитов, автоматических выключателей и других устройств с клеммниками на 4 мм2.

Назначение и область применения

Гребенчатая перемычка используется для создания параллельного соединения между несколькими соседними клеммами в клеммной колодке. Это ускоряет монтаж, снижает количество проводов и минимизирует риск ошибок при подключении. Применяется в силовых и управляемых цепях - например, при подключении автоматических выключателей, УЗО, контакторов или тепловых реле в щитах управления.

Технические характеристики

• Номинальный ток: 32 А - позволяет безопасно передавать нагрузку до этого значения без перегрева.
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях переменного и постоянного тока до 1000 В.
• Сечение провода: 4 мм2 - совместима с клеммами, предназначенными для проводов такого сечения.
• Количество полюсов: 3 - обеспечивает одновременное соединение трёх фаз или трёх точек в одноцепочном соединении.
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов.
• Исполнение: кабельная перемычка - предназначена для внутреннего монтажа внутри клеммных блоков, не является внешним кабелем.
• Количество перемычек в комплекте: 2 - в упаковке две одинаковые перемычки, что удобно для замены или установки в двух местах.

Совместимость и монтаж

Перемычка yct20-00-k03-004-ec-3p совместима с клеммными колодками, имеющими шаг 5,5 мм и зажимы для проводов 4 мм2. Монтируется путём плотного вдавливания в клеммы до характерного щелчка. Для надёжного контакта убедитесь, что клеммы чистые и не повреждённые. Перемычка не требует затяжки винтов - её конструкция гарантирует контакт за счёт пружинящих контактов внутри клемм.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует нормам для электроустановок до 1000 В. Материалы корпуса и контактов устойчивы к нагреву и горению. Напряжение 1000 В соответствует классу защиты II для средних и высоких нагрузок.

Преимущества

• Ускоряет монтаж: вместо трёх отдельных проводов - одна перемычка.
• Меньше точек соединения - снижается вероятность окисления и плохого контакта.
• Стандартная форма - легко найти замену в случае выхода из строя.
• Не требует инструментов - монтаж выполняется рукой.
• Две штуки в упаковке - экономичнее для запаса или двойного монтажа.

Ограничения применения

• Подходит только для клемм с шагом 5,5 мм и сечением 4 мм2 - не работает с другими типами клеммников.
• Не применяется в цепях с током выше 32 А - возможен перегрев и деформация.
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации - при сильной механической нагрузке возможен самопроизвольный выход из клемм.
• Не предназначена для наружной установки или открытых площадок - не имеет повышенной степени защиты IP.

Примеры использования

• Соединение трёх фаз вводного автомата с групповыми автоматами в щите освещения.
• Объединение входных клемм трёх УЗО в одном ряду.
• Распределение одного фазного потенциала на несколько контакторов в пульте управления.
• Создание общей нулевой шины через клеммную колодку с использованием перемычек.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов перегрева.
• Если перемычка плохо встаёт - не используйте силу; возможно, клемма повреждена или нестандартна.
• Для обслуживания - аккуратно вытягивайте перемычку, равномерно надавливая на оба конца, чтобы не сломать контакты.
• При замене - всегда используйте оригинальную модель yct20-00-k03-004-ec-3p от IEK, так как аналоги могут иметь отличия в форме или материале контактов.
• Храните в сухом месте - влага может вызвать окисление контактов даже при внутреннем монтаже.
