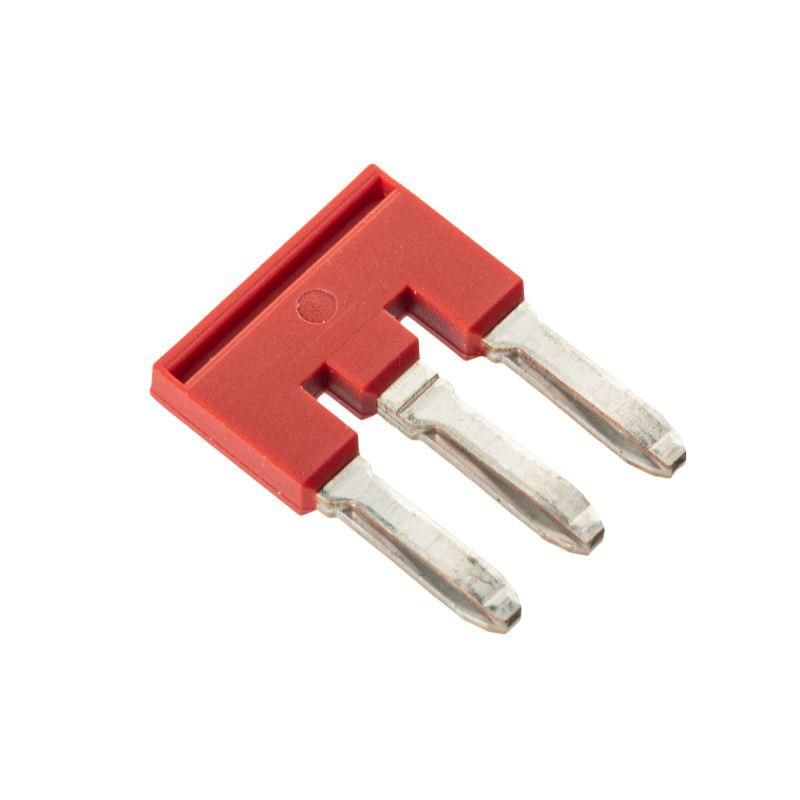

Перемычка вставная для клеммы на 4 кв.мм, 3-х полюсная - SBF-3-6 ДКС

Перемычка вставная для клемм 4 кв.мм, 3-х полюсная DKC, Nuputuk (артикул sbf-3-6) обеспечивает быстрое соединение между соседними клеммами в распределительных устройствах, ускоряя сборку цепей без необходимости прокладки проводов.

Назначение и область применения

Эта вставная перемычка используется для создания электрических связей между тремя последовательными клеммами на шине сечением 4 мм2. Применяется в щитах автоматики, силовых панелях, контроллерах и других устройствах, где требуется надёжное и компактное соединение фаз или цепей постоянного тока. Подходит для систем с рабочим напряжением до 1000 В и током до 32 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Сечение кабеля: 4 мм2
• Шаг полюсов: 6,2 мм
• Размер одного модуля: 16,9 мм
• Материал изоляции: термостойкий пластик (изолированная конструкция)
• Цвет: красный - визуальное отличие фазы L1/L2/L3
• Способ монтажа: втычной - вставляется в клеммы без инструментов

Совместимость и монтаж

Перемычка совместима с винтовыми и push-in клеммами, имеющими шаг 6,2 мм и подходящую глубину гнезд для 4 мм2. Устанавливается просто: вставьте её в нужные клеммы до характерного щелчка. Отдельные полюса можно удалить (выкусить), за исключением двух крайних - они служат опорой для механической устойчивости. После доработки сохраняется прочность и контактная целостность.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материал изоляции устойчив к перегреву и механическому воздействию. Напряжение 1000 В позволяет использовать перемычку в промышленных сетях переменного и постоянного тока, включая системы управления и преобразователи частоты.

Преимущества

• Ускоряет монтаж: заменяет три отдельных провода одним элементом
• Снижает риск ошибок: минимизирует количество соединений
• Обеспечивает надёжный контакт: металлическая часть плотно прилегает к зажимам
• Гибкость: возможность удаления среднего полюса для нестандартных схем
• Визуальный контроль: красный цвет легко различим при осмотре

Ограничения применения

• Не применяется с клеммами другого шага (менее 6,2 мм или более)
• Запрещено удалять крайние полюса - это нарушает жесткость и может вызвать выпадение
• Не предназначен для работы при температуре выше +85 C (не указано явно, но материал не рассчитан на экстремальные условия)
• Не рекомендуется для высокочастотных или импульсных нагрузок без проверки на переходные процессы

Примеры использования

• Связь трёх фаз в распределительном щите 380 В
• Подключение входных контакторов в панели управления станком
• Формирование шины питания для нескольких устройств в одном ряду
• Создание временной связи при тестировании цепей

Практические советы

• Перед установкой убедитесь, что клемма чистая и не повреждена - грязь снижает контактную площадь
• Проверяйте соответствие шага клемм: 6,2 мм - точный параметр, отклонение даже 0,3 мм может помешать посадке
• Вырезая полюс, используйте бокорезы с острыми лезвиями; после удаления проверьте герметичность контакта
• Для многократного демонтажа лучше применять стандартные перемычки без доработки - частые операции могут деформировать металл
• При использовании в условиях вибраций дополнительно закрепите корпус щита - сама перемычка не имеет крепления, она работает только через клеммы
