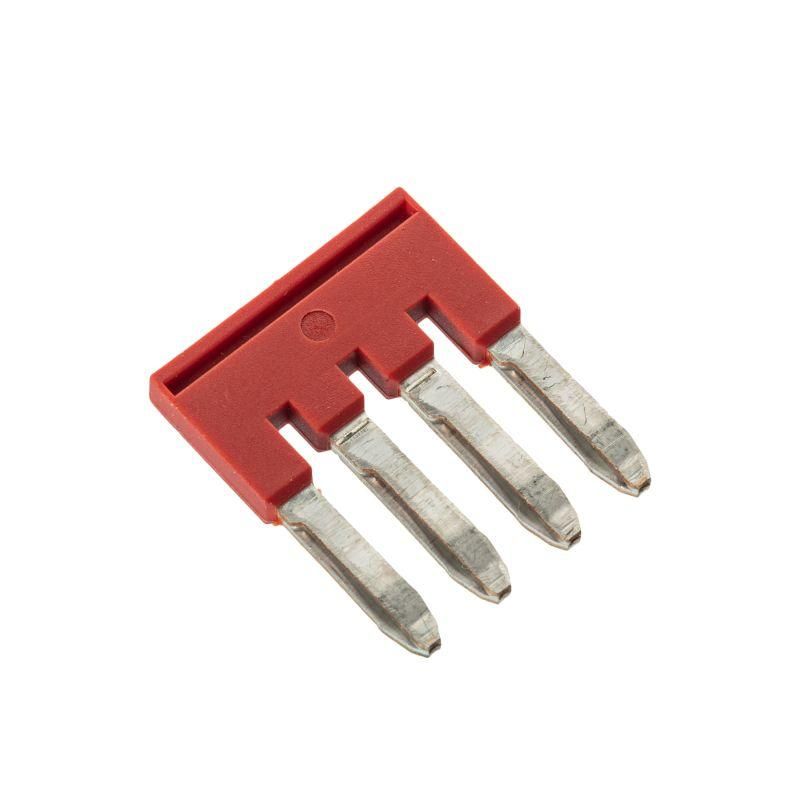

Перемычка вставная для клемм на 4 кв.мм 4-х полюсная (уп.100шт) DKC SBF-4-6 ДКС

Перемычка вставная для клемм 4 кв.мм, 4-х полюсная от DKC (ДКС), артикул sbf-4-6, обеспечивает быстрое соединение между четырьмя клеммами сечением до 4 мм2 - идеальное решение для компактных распределительных щитов и автоматических систем управления.

Назначение и область применения

Эта перемычка используется для создания электрических связей между соседними клеммами в устройствах защиты, автоматике и распределительных шинах. Подходит для работы с винтовыми и push-in клеммами, рассчитанными на провода до 4 мм2. Применяется в силовых цепях с током до 32 А и напряжением до 1000 В - например, в щитах питания насосов, конвейеров, освещения и промышленного оборудования.

Технические характеристики

• Тип: вставная перемычка, втычной монтаж
• Количество полюсов: 4
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Сечение провода: до 4 мм2
• Шаг полюсов: 6,2 мм
• Размер одного модуля: 23,1 мм
• Материал изоляции: термостойкий пластик (изолированная конструкция)
• Цвет: красный - визуально отличает группу контактов

Совместимость и монтаж

Перемычка совместима с большинством клеммных рядов, имеющих шаг 6,2 мм и подходящий зажим для проводов 4 мм2. Устанавливается путём вдавливания в клеммы - без инструментов. Для демонтажа достаточно аккуратно потянуть за корпус. Отдельные внутренние полюса можно удалить (выкусить), чтобы адаптировать под нужное количество контактов - но крайние полюса трогать нельзя: они служат механическими упорами и обеспечивают фиксацию в ряду.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Материал изоляции устойчив к перегреву и механическому воздействию. Наличие изоляции исключает случайное замыкание между соседними цепями. Не предназначен для использования во взрывоопасных средах или вне помещений без дополнительной защиты.

Преимущества

• Ускоряет сборку цепей - вместо многожильных перемычек из провода
• Обеспечивает надёжный контакт благодаря плотному прилеганию к клемме
• Гибкая настройка: можно использовать все 4 полюса или удалить лишние внутри
• Яркий цвет позволяет легко идентифицировать группы соединений в щите
• Не требует дополнительных креплений или инструментов при установке

Ограничения применения

• Не применяется с клеммами, рассчитанными на провода меньше 1,5 мм2 или больше 6 мм2 - возможна плохая фиксация
• Запрещено выкусывать крайние полюса - это нарушает целостность конструкции и может вызвать выпадение перемычки
• Не предназначена для внешней установки или мест с высокой влажностью без герметизации
• Не рекомендовано использование в цепях переменного тока выше 1000 В или постоянного тока свыше 1500 В

Примеры использования

• Связка нескольких автоматических выключателей в одном ряду
• Подключение входного напряжения ко всем полюсам УЗО или дифавтомата
• Формирование общей шины питания для нескольких нагрузок в распределительном щите
• Создание параллельных цепей в контроллерах и реле

Практические советы

• Перед установкой проверьте, что клемма имеет точно такой же шаг - 6,2 мм - и подходит для сечения 4 мм2
• Если вам нужны три полюса - выкусите второй или третий, но никогда первый или последний
• Для удобства обслуживания используйте эту перемычку там, где требуется частая диагностика - её легко снять и вернуть
• Не допускайте перегрузки: даже если клемма рассчитана на 32 А, суммарная мощность всех подключённых устройств должна соответствовать нормам ПУЭ
• Храните в сухом месте - попадание влаги снижает долговечность изоляции
