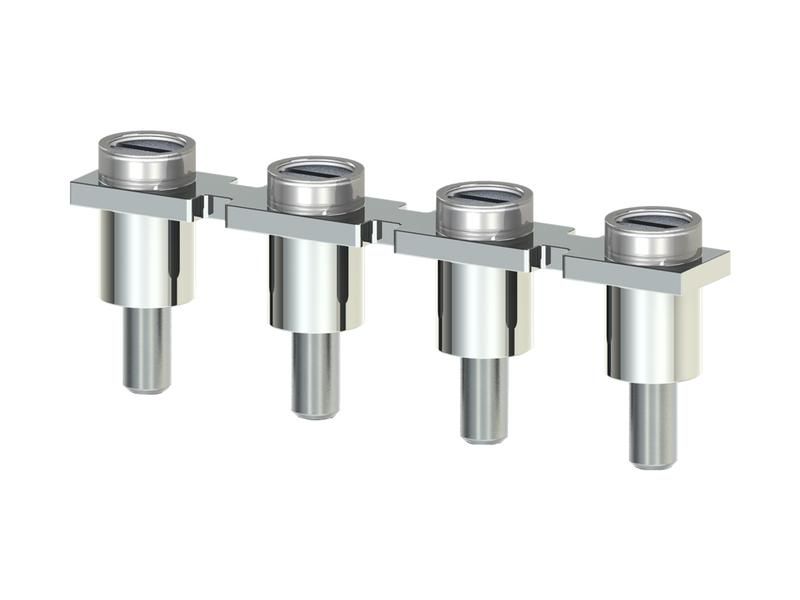

Перемычка для AVK35 4п UK35/4 Klemsan 474174

Перемычка для клеммной колодки 4-полюсная UK35/4 от Klemsan предназначена для соединения четырёх соседних контактов на клеммной колодке, обеспечивая надёжный токопроводящий путь без необходимости прокладывать внешние провода. Артикул 474174 используется там, где требуется компактное и безопасное распределение сигнала или питания между несколькими точками.

Назначение и область применения

Перемычка 4-полюсная UK35/4 применяется для создания последовательного соединения между четырьмя контактными зонами на клеммной колодке стандарта UK35. Она заменяет внешние перемычки из проводов, уменьшая количество соединений, снижает риск перепутать фазы и повышает плотность сборки. Подходит для установки в щитах управления, автоматике, системах освещения и промышленном оборудовании, где используются клеммы типа UK35.

Технические характеристики

• Число полюсов: 4
• Тип совмещаемой клеммы: UK35
• Максимальный рабочий ток: до 20 А (при условии соответствия нормам клеммной колодки UK35)
• Рабочее напряжение: до 690 В переменного тока
• Материал корпуса: полиамид PA66, самозагасающий
• Цвет: белый
• Габариты: рассчитана на шаг 5,08 мм между центрами контактов

Совместимость и монтаж

Перемычка UK35/4 совместима исключительно с клеммными колодками серии UK35 от Klemsan и аналогичными моделями других производителей, имеющими тот же шаг и форму контактов. Устанавливается путём вставления в четыре расположенных подряд гнезда клеммника - никаких инструментов не требует. Для правильной работы необходимо, чтобы все четыре контакта находились в одном ряду и имели одинаковый тип зажима. Перед установкой проверьте, что клемма не находится под напряжением.

Безопасность и стандарты

Изготовлена из материалов, соответствующих требованиям UL 94 V-0 по горючести. Соответствует основным европейским стандартам безопасности для электрооборудования. Применяется в соответствии с IEC 60947-7-1 для коммутирующих устройств в распределительных системах.

Преимущества

• Устраняет необходимость вручную делать перемычки из проволоки - экономит время при монтаже
• Обеспечивает более высокую механическую прочность и долговечность по сравнению с жилами проводов
• Не выступает за пределы клеммной колодки - сохраняет компактность сборки
• Защищён от случайного выпадения благодаря фиксирующим элементам внутри гнезд
• Легко демонтировать и менять - просто вытянуть рукой

Ограничения применения

• Подходит только для клемм UK35 - не работает с другими сериями (например, UK10, UK20, UK45)
• Не предназначен для использования в цепях свыше 20 А - превышение нагрузки вызывает нагрев и выход из строя
• Запрещено применять в условиях постоянного воздействия открытого пламени или температур выше +100 C
• Не рекомендуется использовать в средах с повышенной химической активностью (кислоты, растворители)

Примеры использования

• Связка нескольких входов датчиков в одной группе на контроллере
• Распределение одного фазового провода на несколько клемм в силовой части шкафа
• Создание параллельного соединения для трёх реле и одного входа управления
• Формирование группы нулевых проводников в распределительной коробке

Практические советы

• Выбирая перемычку UK35/4, всегда проверяйте номер артикула 474174 - другие модели имеют другое число полюсов
• Перед установкой убедитесь, что клеммы свободны и не деформированы - искривлённые контакты нарушают контакт
• Если вам нужна перемычка на 2 или 3 полюса - используйте соответственно UK35/2 или UK35/3; не обрезайте UK35/4
• На больших проектах удобнее закупать сразу партию - так проще собирать однотипные участки схемы
• Храните в сухом месте - попадание влаги может затруднить дальнейшую установку
