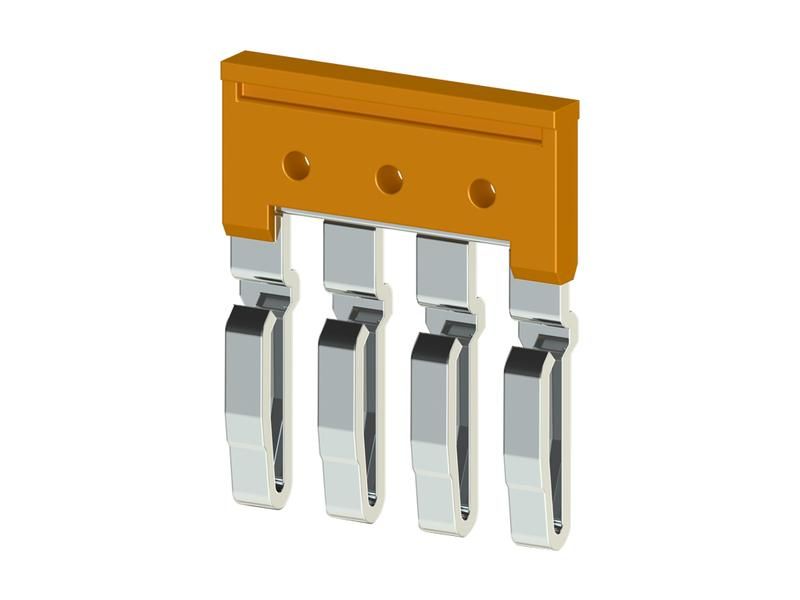

Перемычка 4п UK 4/4 для AVK4RD/ YBK4х/ ASK3х/ MVK4 Klemsan 476234

Перемычка 4-полюсная UK 4/4 от Klemsan предназначена для соединения четырёх соседних клемм на колодках серий AVK4RD, YBK4х, ASK3х и MVK4. Она обеспечивает надёжный электрический контакт между фазами или цепями без необходимости прокладывать отдельные провода - упрощает сборку и снижает риск ошибок при монтаже.

Назначение и область применения

Перемычка UK 4/4 используется для создания последовательного или параллельного соединения четырёх контактов на клеммной колодке. Применяется в распределительных щитах, автоматических выключателях, модульных устройствах защиты и управления. Подходит для систем с токами до 16 А, где требуется компактное и безопасное соединение нескольких полюсов.

Технические характеристики

• Число полюсов: 4
• Тип клемм: совместима с колодками AVK4RD, YBK4х, ASK3х, MVK4
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозагасающий полиамид (UL94 V-0)
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 16 А
• Цвет: прозрачный (возможно определение наличия установки визуально)

Совместимость и монтаж

Перемычка UK 4/4 Klemsan устанавливается исключительно на клеммы указанных серий: AVK4RD, YBK4х, ASK3х и MVK4. Убедитесь, что шаг клемм соответствует 5 мм - именно такой шаг имеет эта модель перемычки. Для монтажа просто вставьте её в нужные гнёзда до характерного щелчка. Не используйте силу - если не входит легко, проверьте тип колодки. Перемычка не предназначена для замены проводов в условиях повышенной вибрации без дополнительной фиксации.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1 для коммутирующих устройств
• Материал изоляции соответствует UL94 V-0 - самозагасающий, не распространяет горение
• Защита от случайного прикосновения: закрытые контакты при установленной перемычке

Преимущества

• Ускоряет сборку щита за счёт отказа от внешних перемычек и проводов
• Снижает количество точек соединений - повышает надёжность системы
• Прозрачная изоляция позволяет контролировать наличие установки без демонтажа
• Стандартная форма и размер - совместима с широкой линейкой клемм Klemsan

Ограничения применения

• Не применяется на клеммах других производителей - даже если они кажутся аналогичными
• Не рекомендовано использование в средах с постоянным воздействием химически активных веществ (например, масла, растворители)
• Не предназначен для работы при температуре выше +85 C
• Запрещено использовать вместо предохранителей или аппаратов защиты

Примеры использования

• Подключение трёхфазного автомата через одну клеммную колодку AVK4RD
• Объединение входных фаз в распределительном шкафу с использованием YBK4x
• Создание общей шины нулевых проводников на колодке MVK4 в автоматическом щите
• Сборка панели управления станком с несколькими одинаковыми контурами

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов перегрева
• Не затягивайте клеммы слишком сильно - это может деформировать корпус перемычки
• Если вам нужны перемычки для разных чисел полюсов - сохраняйте набор UK 2/2, UK 3/3 и UK 4/4 для универсальности
• Артикул 476234 - это оригинальная деталь Klemsan; аналоги могут иметь отличия в форме или глубине посадки
