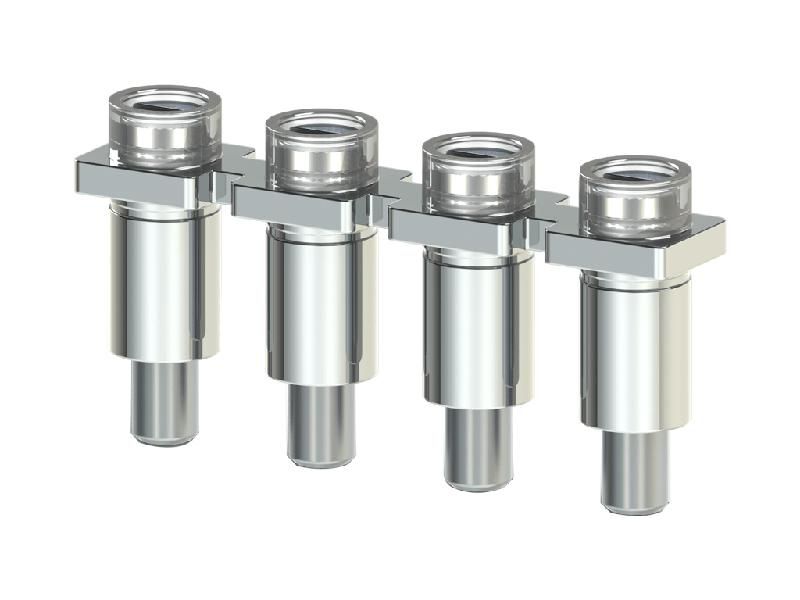

Перемычка для AVK6 4п UK6/4 Klemsan 474144

Перемычка для клеммной колодки 4-полюсная UK6/4 от Klemsan предназначена для соединения четырёх соседних контактов на клеммной колодке типа UK6, обеспечивая надёжный токопроводящий путь без необходимости внешней проводки. Артикул 474144 используется там, где требуется быстрое и компактное распределение сигнала или питания между несколькими точками.

Назначение и область применения

Перемычка 4-полюсная UK6/4 применяется для создания последовательного соединения между четырьмя контактными зонами на клеммной колодке стандарта UK6. Она заменяет внешние перемычки из провода - ускоряет сборку, снижает риск ошибочного подключения и экономит место внутри шкафа управления. Подходит для систем автоматизации, распределительных щитов, устройств защиты и контроля.

Технические характеристики

• Число полюсов: 4
• Тип совмещаемой клеммы: UK6
• Максимальный рабочий ток: до 18 А (при условии соответствия температурному режиму и установке на оригинальную колодку UK6)
• Рабочее напряжение: до 500 В переменного тока
• Материал контактов: медный сплав с никелированием
• Изоляция: полиамид PA66, самозагасающий
• Цвет корпуса: белый

Совместимость и монтаж

Перемычка UK6/4 совместима исключительно с клеммными колодками серии UK6 производства Klemsan и аналогичными моделями по геометрии контактов. Устанавливается путём вставления в четыре расположенных рядом клеммы - каждый контакт защёлкивается механически. Для правильной фиксации необходимо точно выровнять перемычку перед нажатием. Нельзя использовать её с другими сериями (например, UK10, UK12 или DIN Rail других форматов).

Безопасность и стандарты

Перемычка UK6/4 соответствует требованиям IEC 60947-7-1 для коммутирующих элементов в силовой аппаратуре. Материалы изоляции имеют класс горючести UL94 V-0. Продукт предназначен для внутреннего монтажа в закрытых электрошкафах - не рассчитана на открытую эксплуатацию вне герметичной среды.

Преимущества

• Устраняет необходимость ручной пайки или скрутки проводов между клеммами
• Обеспечивает одинаковое качество соединений во всех четырёх точках
• Не требует инструментов для установки - достаточно рук
• Защищён от случайного выпадения благодаря жёсткой защёлке
• Поддерживает высокую плотность компоновки в шкафах

Ограничения применения

• Не цепях постоянного тока выше 500 В
• Запрещено применять при температуре выше +85 C
• Не рекомендовано использование в условиях повышенной вибрации без дополнительной фиксации
• Не работает с клеммами другого шага (например, UK10 имеет шаг 5 мм, UK6 - 3,5 мм)
• Не допускается перегрузка свыше 18 А - возможен нагрев и деформация

Примеры использования

• Связывание нескольких входов PLC через одну группу клемм
• Распределение одного источника питания на несколько реле или катушек
• Формирование группы аварийных сигналов на одном участке клеммной колодки
• Создание параллельных цепей в устройствах управления двигателями

Практические советы

• Перед установкой проверьте, что все четыре клеммы свободны и не повреждены
• Не используйте усилие больше необходимого - можно сломать защёлки
• Если нужна перемычка на 2 или 3 полюса - выбирайте UK6/2 или UK6/3; не обрезайте UK6/4
• Артикул 474144 всегда следует заказывать вместе с основной клеммной колодкой UK6 - они работают только как пара
• Для частого обслуживания удобнее использовать цветные перемычки - так проще отличить функциональные группы
