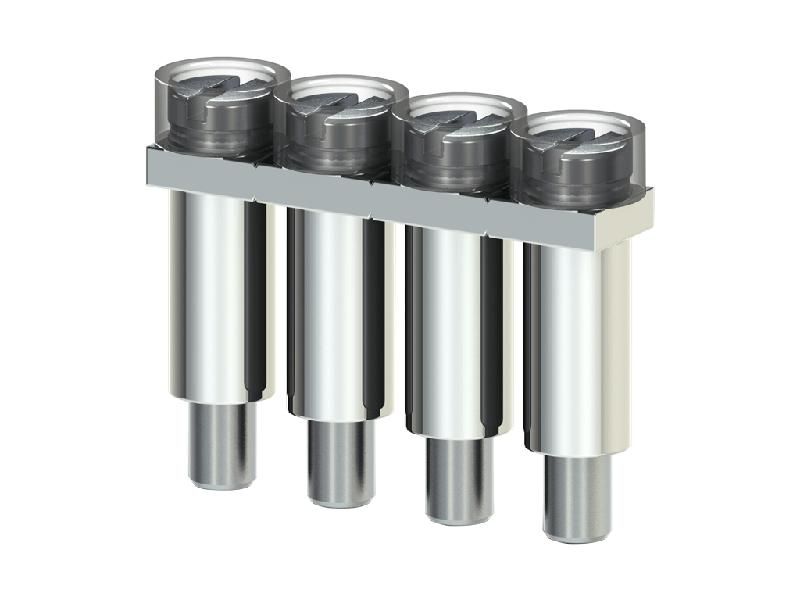

Перемычка для AVK2.5/ PIK2.5N 4п UK2.5/4 Klemsan 474124

Перемычка для клеммной колодки AVK2.5 / PIK2.5N 4 полюса UK2.5/4 Klemsan предназначена для соединения четырёх соседних контактов на клеммных колодках серии UK2.5, обеспечивая надёжный токопроводящий путь без необходимости прокладывать отдельные провода. Этот элемент используется в распределительных щитах и автоматических системах управления.

Назначение и область применения

Перемычка AVK2.5 / PIK2.5N 4 полюса UK2.5/4 Klemsan применяется для создания последовательного соединения между четырьмя контактными точками на клеммных колодках. Она заменяет внешние перемычки из провода, ускоряя сборку и снижая риск ошибок при монтаже. Подходит для установки в силовые цепи, системы управления, автоматические выключатели и распределительные устройства с клеммами стандарта UK2.5.

Технические характеристики

• Число полюсов: 4
• Тип совместимых клемм: UK2.5 (Klemsan)
• Максимальная площадь сечения провода: до 2,5 мм2
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: до 24 А
• Материал контактов: медный сплав с никелевым покрытием
• Изоляция: самозагасающий полиамид (UL94 V-0)

Совместимость и монтаж

Перемычка UK2.5/4 Klemsan совместима исключительно с клеммными колодками серии UK2.5, в том числе моделями AVK2.5 и PIK2.5N. Устанавливается путём вставления в соответствующие гнёзда между контактами - без инструментов. Для правильной фиксации необходимо точно совместить форму перемычки с формой клеммы: каждая перемычка имеет уникальную геометрию, предотвращающую неверную установку на другие типы клемм.

Не используйте перемычку с клеммами других серий (например, UK4.0, UK6.0 или WAGO). Неправильная совместимость может повредить контактную группу или вызвать перегрев.

Безопасность и стандарты

• Соответствие требованиям IEC 60947-7-1
• Устойчивость к возгоранию: UL94 V-0
• Защита от случайного прикосновения: закрытые контакты при установленной перемычке

Преимущества

• Устраняет необходимость вручную делать перемычки из провода - экономит время при сборке шкафов
• Обеспечивает одинаковое качество соединений во всех точках - снижает вероятность нагрева и окисления
• Фиксируется механически - не выпадает при вибрации или ударах
• Цветовая маркировка позволяет легко отличать количество полюсов при визуальном осмотре

Ограничения применения

• Не предназначен для работы с токами выше 24 А - превышение нагрузки вызывает перегрев и деформацию
• Не использовать в цепях постоянного тока свыше 690 В
• Запрещено применять с клеммами, не входящими в серию UK2.5 - даже если они кажутся внешне похожими
• Не рекомендуется многократное демонтирование и повторная установка - после нескольких операций усилие защёлкивания снижается

Примеры использования

• Подключение нескольких автоматических выключателей в одном ряду через общую фазу
• Создание параллельных цепей питания для датчиков или реле в распределительном щите
• Связка выходов терморегуляторов или контроллеров в системах HVAC
• Электрооборудование станков, конвейеров и автоматизированных линий с компактным расположением клемм

Практические советы

• Перед установкой проверьте, что все контакты на клемме свободны и не имеют следов повреждения - грязь или деформация препятствуют плотному контакту
• При использовании в условиях повышенной влажности или запылённости убедитесь, что корпус шкафа герметичен - сама перемычка не имеет защиты IP, она зависит от корпуса клеммника
• Для удобства обслуживания помечайте номера полюсов рядом с перемычкой - особенно если используется несколько таких элементов в одном блоке
• Запасные экземпляры перемычки AVK2.5 / PIK2.5N 4 полюса UK2.5/4 Klemsan храните в оригинальной упаковке - так сохранится форма и жесткость материала
