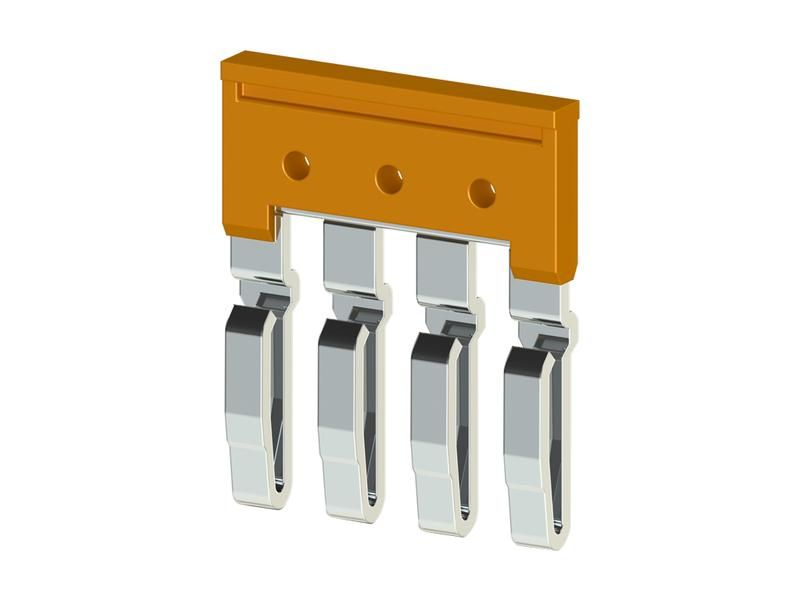

Перемычка для AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 4п UK 2.5/4 Klemsan 476224

Перемычка для клеммных колодок AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 4п UK 2.5/4 Klemsan обеспечивает надёжное электрическое соединение между соседними контактами в клеммной колодке, упрощая сборку цепей без необходимости прокладывать отдельные провода. Артикул 476224 от бренда Klemsan предназначен для быстрого и безопасного монтажа в промышленных и распределительных системах.

Назначение и область применения

Эта перемычка используется для создания последовательного или параллельного соединения между несколькими клеммами в колодках серий AVK2.5, YBK2.5, MVK2.5 и других совместимых моделях. Применяется в щитах управления, автоматике, на станциях питания и в устройствах с компактным расположением контактов. Подходит для работы в условиях постоянной нагрузки до 2,5 А и напряжений до 500 В переменного тока.

Технические характеристики

• Количество полюсов: 4
• Рабочее напряжение: до 500 В AC
• Номинальный ток: 2,5 А
• Материал контактов: медная сплав с никелевым покрытием
• Изолятор: самозатухающий полиамид (UL94 V-0)
• Цвет изоляции: жёлто-белый (YBK)
• Шаг клемм: 5,0 мм

Совместимость и монтаж

Перемычка 476224 Klemsan совместима исключительно с клеммными колодками указанных серий: AVK2.5RD, YBK2.5, YBK3, AVK2.5CC, MVK2.5, MYK2.5. Устанавливается путём вставления в гнёзда клемм - не требует инструментов. Для правильного монтажа убедитесь, что ширина клеммной колодки соответствует шагу 5 мм. Перед установкой проверьте, чтобы все контакты были освобождены от проводов и находились в выключенном состоянии.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Материалы изоляции имеют класс горючести UL94 V-0 - предотвращают распространение пламени. Напряжение и ток рассчитаны с запасом для длительной эксплуатации в промышленной среде.

Преимущества

• Устраняет необходимость в дополнительных проводах - снижает риск перегрева и плохих контактов
• Фиксируется плотно, не выпадает при вибрации
• Чёткая цветовая маркировка позволяет легко отличить тип перемычки
• Не требует затяжки винтов - экономит время при сборке

Ограничения применения

• Не предназначена для высоких токов выше 2,5 А - использование при больших нагрузках вызывает перегрев
• Не совместима с другими сериями клемм, даже если они кажутся аналогичными (например, с KF или KE)
• Запрещено использовать в цепях с импульсными нагрузками свыше 10 кГц без согласования с производителем
• Не рекомендуется применять во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Объединение фаз L1–L2–L3 в трёхфазной сети внутри распределительного щита
• Подключение нескольких датчиков к одному входу контроллера через клеммы MVK2.5
• Создание общего нулевого потенциала в цепях управления станков
• Сборка тестового стенда с множеством одинаковых каналов

Практические советы

• Перед установкой всегда отключите питание - даже малые токи могут повредить чувствительную электронику
• Проверяйте соответствие номера модели на корпусе колодки и перемычки - внешнее сходство не гарантирует совместимость
• Если перемычка плохо встаёт - не используйте силу; возможно, клемма деформирована или грязна
• Для частой замены рекомендуется хранить запасные экземпляры - особенно в автономных системах
• Артикул 476224 Klemsan можно использовать как замену для аналогичных изделий других брендов, только после проверки точного соответствия геометрии и шага клемм
