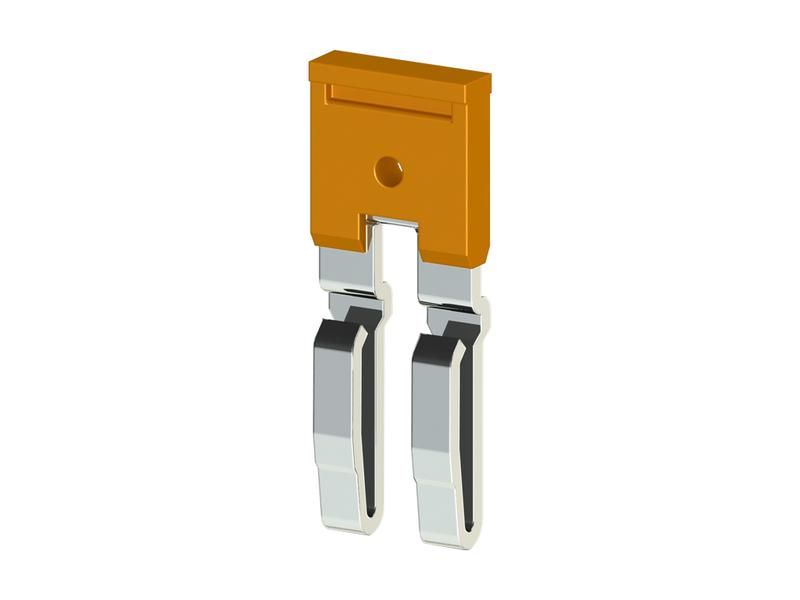

Перемычка для AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 2п UK 2.5/2 Klemsan 476222

Перемычка для клеммных колодок AVK2.5RD/YBK2.5/YBK3/AVK2.5CC/MVK2.5/MYK2.5 2 полюса UK 2.5/2 от бренда Klemsan обеспечивает надёжное соединение между соседними контактами на клеммной колодке, упрощая сборку цепей постоянного и переменного тока до 2,5 А.

Назначение и область применения

Эта перемычка используется для создания последовательного соединения двух соседних контактов на клеммных колодках серий AVK2.5RD, YBK2.5, YBK3, AVK2.5CC, MVK2.5 и MYK2.5. Применяется в распределительных щитах, автоматических системах управления, оборудовании для промышленной автоматизации и бытовой электронике там, где требуется простое и безопасное соединение фаз или нулевых проводников.

Технические характеристики

• Число полюсов: 2
• Рабочий ток: до 2,5 А
• Сечение провода: совместима с клеммами UK 2.5 (до 2,5 мм2)
• Материал контактов: медный сплав с никелированием
• Изоляция: самозагасающий полиамид (UL94 V-0)
• Цвет изоляции: жёлтый

Совместимость и монтаж

Перемычка предназначена исключительно для установки на клеммы типа UK 2.5/2. Устанавливается путём вставления в два смежных зажима клеммной колодки - без инструментов. Подходит только для модульных клеммных рядов с шагом 5 мм. Не применяйте с другими типами клемм - например, UK 4.0 или UK 6.0 - они имеют другой интервал и форму гнезд.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств. Материал корпуса имеет класс горючести UL94 V-0 - самозатухание после удаления источника пламени. Напряжение изоляции рассчитано на 800 В.

Преимущества

• Устойчивость к механическому воздействию благодаря прочному металлическому язычку внутри изолятора
• Легкий контроль целостности соединения - желтый цвет позволяет легко отличить активную перемычку от других элементов
• Не требует затяжки винтов - снижает риск перетяга или недотяга контактов
• Поддерживает одновременную работу нескольких перемычек в одном ряду без помех

Ограничения применения

• Не предназначен для работы при токе выше 2,5 А - возможен нагрев и деформация
• Запрещено использовать в условиях повышенной влажности без защиты IP - изделие не герметично
• Не рекомендовано применение в высокочастотных цепях (>1 kHz) из-за паразитной индуктивности
• Не совместима с клеммными колодками других производителей, даже если формально подходят по размеру

Примеры использования

• Объединение входных фаз в трёхфазном теплом контуре через две параллельные клеммные колодки
• Создание шины N (нулевого провода) в распределительном щите с использованием нескольких перемычек подряд
• Формирование группы питания для нескольких маломощных реле или датчиков на одной клемме

Практические советы

• Перед установкой проверьте, что все контакты освобождены от проводов - перемычка не должна устанавливаться поверх уже подключённых проводов
• Используйте одинаковые модели перемычек в одном ряду - сочетание разных типов может вызвать перекос и плохой контакт
• При замене поврежденной перемычки всегда выключайте питание - хотя она не содержит движущихся частей, её можно случайно задеть инструментом во время ремонта
• Артикул 476222 от Klemsan - единственный рабочий вариант для указанных клемм; аналоги сторонних производителей часто имеют меньшую точность посадки
