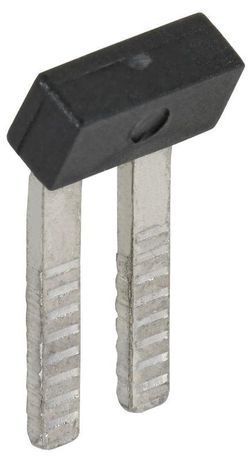

Перемычка гребенчатая ARMAFIX для CTS 2.5кв.мм 2PIN IEK YCT10-00-K03-002-EC-2P

Перемычка гребенчатая для клеммной колодки CTS 2,5 мм2 2PIN от IEK позволяет быстро соединить два контакта на соседних клеммах, ускоряя монтаж и снижая количество проводов в распределительной коробке. Артикул yct10-00-k03-002-ec-2p рассчитана на работу в цепях до 1000 В и 24 А.

Назначение и область применения

Перемычка предназначена для создания электрического соединения между двумя соседними клеммами на клеммной колодке типа CTS. Применяется там, где требуется одинаковый потенциал на нескольких точках - например, при подключении фазы, нуля или заземления ко многим устройствам. Подходит для панелей управления, силовых щитов, автоматических систем и оборудования с множеством однотипных подключений.

Технические характеристики

• Сечение кабеля: 2,5 мм2 - совместима с проводами этого сечения, используемыми в клеммниках CTS
• Номинальный ток: 24 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 1000 В - безопасна для работы в сетях переменного и постоянного тока до 1000 В
• Количество контактов: 2 - соединяет две смежные клеммы
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов
• Срок службы: 20 лет - долговечная конструкция из медного сплава с антикоррозийным покрытием
• Исполнение: кабельная перемычка - не имеет внешней изоляции, используется внутри защищённых корпусов

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками серии CTS, имеющими шаг 5,08 мм и соответствующую форму контактных площадок. Монтируется вручную: достаточно вставить её штыри в нужные клеммы до характерного щелчка. Убедитесь, что клеммы свободны и не повреждены - деформированные контакты могут вызвать плохой контакт или перегрев. Не применяйте усилие сверх необходимого - это может сломать пластиковую основу.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к электроизоляционным материалам и теплостойкости, применяемым в промышленном оборудовании. Хотя явного указания стандарта нет, материалы и исполнение соответствуют практикам IEC 60947-7-1 для компонентов коммутационных устройств. Использование вне защищённых корпусов запрещено - открытые контакты представляют опасность поражения током.

Преимущества

• Ускоряет монтаж - заменяет несколько отдельных проводов одной деталью
• Минимизирует риск ошибок - исключает путаницу при подключении параллельных цепей
• Высокая надёжность - медные контакты обеспечивают стабильное сопротивление даже при длительной нагрузке
• Не требует обслуживания - после установки не нуждается в проверке или подтяжке

Ограничения применения

• Подходит только для клеммных колодок CTS - несовместима с другими сериями (например, WAGO, Phoenix Contact)
• Работает только с двухполюсными соединениями - нельзя использовать для трёх и более клемм
• Не предназначен для наружной установки - отсутствует защита IP, работает только во внутренних помещениях
• Запрещено использование в цепях с импульсными нагрузками выше 24 А - возможен перегрев при частых скачках тока

Примеры использования

• Объединение фазы L на нескольких автоматах в одном ряду
• Соединение нулевых шин в распределительном щите
• Подключение заземления к нескольким корпусам оборудования
• Создание общей точки питания для датчиков или реле в панели управления

Практические советы

• Выбирайте перемычку только после проверки шага клемм - он должен точно соответствовать 5,08 мм
• Проверьте, чтобы все клеммы были плотно затянуты перед установкой - слабый контакт увеличивает нагрев
• Не используйте перемычку в местах с высокой вибрацией без дополнительной фиксации - она не имеет механической защиты
• При необходимости соединить больше двух клемм - используйте последовательно несколько таких перемычек или выберите другую модель с большим числом контактов
• Артикул yct10-00-k03-002-ec-2p - оптимальный выбор для стандартных задач в щитах с клеммниками CTS; храните в сухом месте, избегайте попадания пыли и влаги
