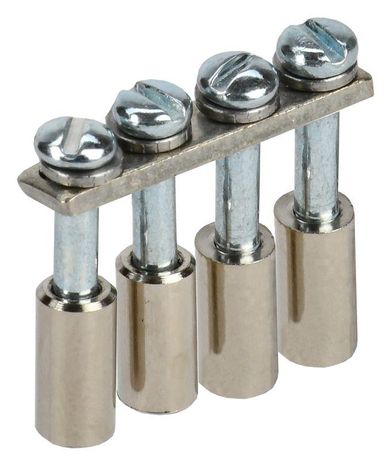

Перемычка ARMAFIX для CTS 2.5кв.мм 4PIN в сборе IEK YCT10-00-K03-002-A-4P

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 4PIN от IEK предназначена для надёжного соединения нескольких клемм в одной цепи. Это готовое решение, которое ускоряет монтаж и исключает необходимость самостоятельного изготовления перемычек. Артикул yct10-00-k03-002-a-4p соответствует четырёхполюсному исполнению с шагом 2,5 мм2.

Назначение и область применения

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 4PIN используется для создания последовательных соединений между соседними клеммами на DIN-рейке. Применяется в распределительных щитах, автоматических выключателях, контакторах и других устройствах, где требуется равномерное распределение тока между несколькими точками. Подходит для систем управления, освещения, промышленного оборудования и энергоэффективных установок.

Технические характеристики

• Номинальный ток: 24 А - способна безопасно проводить нагрузку до этого значения при нормальных условиях эксплуатации;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях переменного и постоянного тока до указанного предела;
• Сечение кабеля: 2,5 мм2 - совместима с клеммными колодками, предназначенными для проводов такого сечения;
• Количество перемычек: 2 - внутри корпуса две токоведущих шины, обеспечивающие два параллельных пути передачи тока;
• Способ монтажа: втычной - легко фиксируется в клеммах без инструментов; достаточно вставить до щелчка;
• Срок службы: 20 лет - гарантирует долгую работоспособность при соблюдении условий эксплуатации;
• Число полюсов: 4 - соединяет четыре соседние клеммы в ряду.

Совместимость и монтаж

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 4PIN совместима только с клеммными колодками серии CTS от IEK, имеющими стандартную форму отверстия для втычного монтажа. Установка выполняется просто: перемычка вставляется вертикально в клеммы до плотного защёлкивания. Нельзя использовать её с другими типами клемм (например, WAGO, Phoenix Contact), так как форма и размеры контактов отличаются. Для проверки правильности монтажа убедитесь, что перемычка не болтается и полностью вошла в гнёзда.

Безопасность и стандарты

Перемычка в сборе для клеммной колодки CTS 2,5 мм2 4PIN выполнена из медных сплавов с антикоррозийным покрытием и соответствует требованиям ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает высокую степень защиты от случайного прикосновения и перегрева при работе на максимальном токе. Все материалы проходят тестирование на термостойкость и электроизоляцию.

Преимущества

• Готовый продукт - не требует резки, опрессовки или скручивания проводов;
• Устойчив к вибрациям - благодаря жесткой конструкции и плотному контакту в клеммах;
• Максимальная надёжность соединения - снижает риск нагрева и окисления контактов;
• Значительно экономит время при монтаже - особенно в многоканальных системах;
• Легко заменяема - можно демонтировать и заменить без повреждения клеммной колодки.

Ограничения применения

• Не применяется в цепях с током выше 24 А - возможен перегрев и выход из строя;
• Не рекомендовано использование в средах с повышенной химической активностью (агрессивные пары, масла, растворители);
• Подходит только для клемм CTS с шагом 2,5 мм2 - не работает с моделями другого стандарта;
• Не допускается механическая нагрузка на перемычку после монтажа - нельзя тянуть за неё провода или давить руками.

Примеры использования

• Объединение входных фаз в трёхфазном автоматах для питания группы потребителей;
• Распределение сигнала управления между несколькими реле в пульте управления;
• Создание общей нулевой шины в распределительном щите с использованием четырёх клемм;
• Формирование цепей заземления в промышленных контроллерах.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов деформации;
• Не используйте силовые инструменты - втыкать перемычку следует мягким, уверенным движением;
• Если нужна большая длина связи - комбинируйте несколько перемычек, но не более двух в одном контуре;
• При обслуживании щита всегда отключайте питание - даже при отключенном оборудовании есть потенциальная опасность;
• Артикул yct10-00-k03-002-a-4p - идеальный выбор, когда необходимо связать именно четыре точки подряд без лишних элементов.
