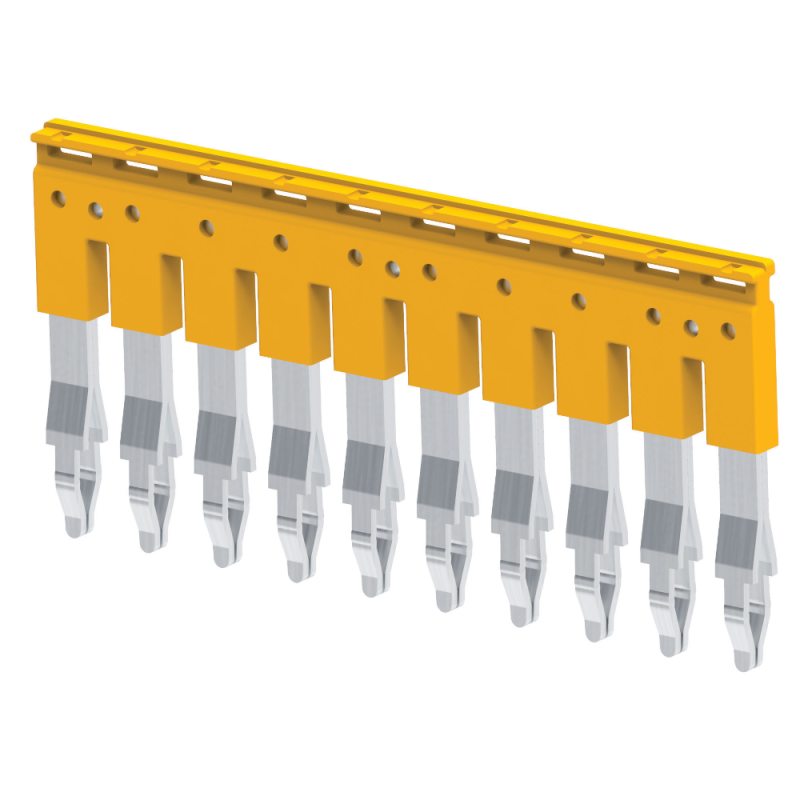

Перемычка гребенчатая 10 полюсов OptiClip JX2,5 для пруж. клемм сечением 2,5 кв.мм - 289737 КЭАЗ

Перемычка гребенчатая 10 полюсов для пружинных клемм сечением 2,5 кв.мм от КЭАЗ Optima (арт. 289737) предназначена для быстрого и надёжного соединения нескольких пружинных клемм в одном ряду, исключая необходимость прокладывать отдельные провода между контактами.

Назначение и область применения

Перемычка гребенчатая 10 полюсов для пружинных клемм сечением 2,5 кв.мм используется для создания параллельных цепей в распределительных щитах. Подходит для коммуникаций между автоматическими выключателями, УЗО, реле и другими устройствами, установленными на DIN-рейке с пружинными клеммами типа OptiClip. Применяется в промышленном оборудовании, системах управления, энергоэффективных установках и жилых зданиях при необходимости равномерного распределения тока по нескольким точкам.

Технические характеристики

• Тип изделия: Перемычка гребенчатая
• Количество полюсов: 10
• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В
• Сечение провода: 2,5 кв.мм
• Способ монтажа: Втычной - фиксируется путём вставки в клеммы без инструментов
• Материал: Медная основа с оловянным покрытием для улучшения контакта и защиты от окисления
• Размер модуля: Не определён - совместима с любыми стандартными пружинными клеммами, соответствующими сечению 2,5 кв.мм

Совместимость и монтаж

Перемычка гребенчатая 10 полюсов для пружинных клемм сечением 2,5 кв.мм совместима только с пружинными клеммами типа OptiClip от КЭАЗ. Для установки достаточно вставить её в нужные клеммы до характерного щелчка - никаких болтов или инструментов не требуется. Полюса можно аккуратно отломить по меткам, чтобы получить меньшую версию (например, 5-полюсную), что позволяет адаптировать перемычку под конкретную конфигурацию без потери качества контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Номинальное напряжение 1000 В обеспечивает работу в сетях переменного и постоянного тока до этого предела. Материалы не поддерживают горение и соответствуют нормам RoHS по экологической безопасности.

Преимущества

• Ускоряет сборку щита за счёт замены множества проводов одной компактной перемычкой
• Обеспечивает одинаковое качество контакта во всех точках благодаря однородному материалу и оловянному покрытию
• Позволяет легко изменять количество активных полюсов - просто отламываются лишние секции
• Не требует обслуживания после установки - надёжный контакт сохраняется долгое время
• Поддерживает высокий ток (24 А) при минимальном нагреве благодаря медной основе и достаточному сечению

Ограничения применения

• Не применяется с клеммами других типов (винтовыми, штекерными, зажимными без пружины)
• Не рекомендуется использовать в условиях частой вибрации без дополнительной фиксации - возможна потеря контакта при механическом воздействии
• Отломленные полюса нельзя восстановить - перед использованием точно рассчитайте необходимое число контактов
• Не предназначен для работы при температуре выше +85 C - перегрев снижает срок службы материала

Примеры использования

• Связка десяти автоматических выключателей в групповой линии освещения
• Подключение нескольких УЗО к единому входному фазному проводу
• Распределение питания по реле контроля температуры на конвейере
• Формирование шины N или PE в распределительном щите с пружинными клеммами

Практические советы

• Перед установкой проверьте, что все клеммы находятся в свободном состоянии - ни одна из них не должна быть занята проводом
• Используйте плоскогубцы с мягкими губками для аккуратного отламывания лишних полюсов - не давите слишком сильно
• При работе с большим числом перемычек пометьте их цветом или этикеткой - так проще будет диагностировать цепи при обслуживании
• Не используйте эту перемычку для подключения нагрузки свыше 24 А - даже если провод имеет большее сечение, сама перемычка ограничена своим номиналом
• Проверяйте плотность посадки каждого полюса - слабый контакт может вызвать нагрев и выход из строя устройства
