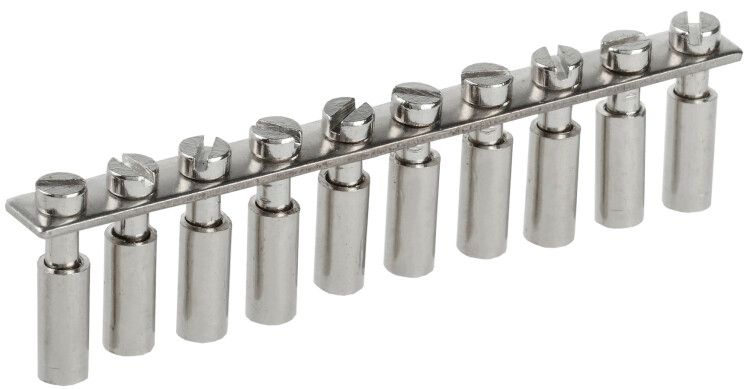

Перемычка центральная для КВИ-2,5мм2 10PIN | YZN30Q-002-10P IEK

Перемычка центральная для клеммной колодки КВИ-2,5 мм2 10PIN от IEK обеспечивает надёжное электрическое соединение между десятью соседними клеммами винтового типа, позволяя упростить wiring в распределительных щитах. Артикул yzn30q-002-10p - решение для компактной и безопасной коммутации в промышленных и бытовых сетях.

Назначение и область применения

Перемычка центральная для клеммной колодки КВИ-2,5 мм2 10PIN используется для создания параллельных электрических соединений между несколькими клеммами на одной клеммной колодке. Применяется в системах распределения электроэнергии там, где требуется одновременное подключение нескольких проводов к одному фазному или нулевому потенциалу - например, в автоматических выключателях, УЗО, контакторах, распределительных щитах.

Технические характеристики

• Тип изделия: Перемычка (гребёнка)
• Количество выводов: 10
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Способ монтажа: Винтовой - фиксируется через винты клеммной колодки
• Исполнение: Поперечный соединитель - соединяет клеммы по горизонтали, вдоль ряда
• Сечение провода: совместима с клеммами КВИ-2,5 мм2

Совместимость и монтаж

Перемычка центральная для клеммной колодки КВИ-2,5 мм2 10PIN предназначена исключительно для клеммных колодок серии КВИ от IEK. Монтаж выполняется следующим образом:

• Установите перемычку в пазы токоведущих пластин клеммной колодки - она должна плотно лечь по всей длине.
• Затяните винты на каждой из 10 клемм до упора - это обеспечит надёжный контакт и предотвратит перегрев.
• Не используйте силовые инструменты - достаточно обычной отвертки. Переусердствовать можно повредить резьбу в клемме.

Подходит только для моделей КВИ с шагом 9,5 мм и стандартным расположением винтов. Не совместима с другими сериями клемм (например, WAGO, Phoenix Contact).

Безопасность и стандарты

Перемычка выполнена из стали с покрытием, обеспечивающим устойчивость к окислению. Соответствует требованиям к безопасности для устройств до 800 В переменного тока. Номинальный ток 24 А позволяет использовать её в цепях с нагрузкой до 5,5 кВт при 230 В. Не предназначен для работы в условиях постоянной вибрации или высокой температурной нагрузки выше +60 C.

Преимущества

• Ускоряет монтаж - вместо 9 отдельных перемычек используется одна цельная гребёнка.
• Меньше точек соединения - снижает риск плохого контакта и нагрева.
• Стандартная форма - легко заменяется при ремонте.
• Совместима с широким спектром клемм КВИ - от однофазных до трёхфазных групп.

Ограничения применения

• Не применяется в цепях с током свыше 24 А - возможен перегрев и оплавление.
• Не подходит для клемм других типов (WAGO, KF, ABB и др.) - отличается формой и шагом.
• Не рекомендуется для установки в открытых щитах с повышенной запылённостью - требует защиты корпусом.
• Не допускается использование с проводами большего сечения, чем 2,5 мм2 - есть риск неплотного зажима.

Примеры использования

• Объединение нулевых проводов в распределительном щите после УЗО.
• Распределение фазы на несколько автоматов в одном ряду.
• Создание общей шины для управления освещением в многоквартирном доме.
• Подключение нескольких датчиков к одному входу контроллера.

Практические советы

• Перед установкой проверьте, что все клеммы свободны и не имеют механических повреждений - даже малый изгиб металла может нарушить контакт.
• Если нужна перемычка на 2–5 клемм - выбирайте другие варианты (yzn30q-002-2p / yzn30q-002-5p); 10-контактная слишком длинная для коротких рядов.
• После монтажа протестируйте соединение тестером - убедитесь, что нет обрывов и высокого переходного сопротивления.
• При обслуживании щита - всегда отключайте питание перед снятием перемычки; снятие под напряжением опасно!
