Перемычка винтовая 4 полюса OptiClip СА721 для клемм CTS-2,5 - 332732 КЭАЗ

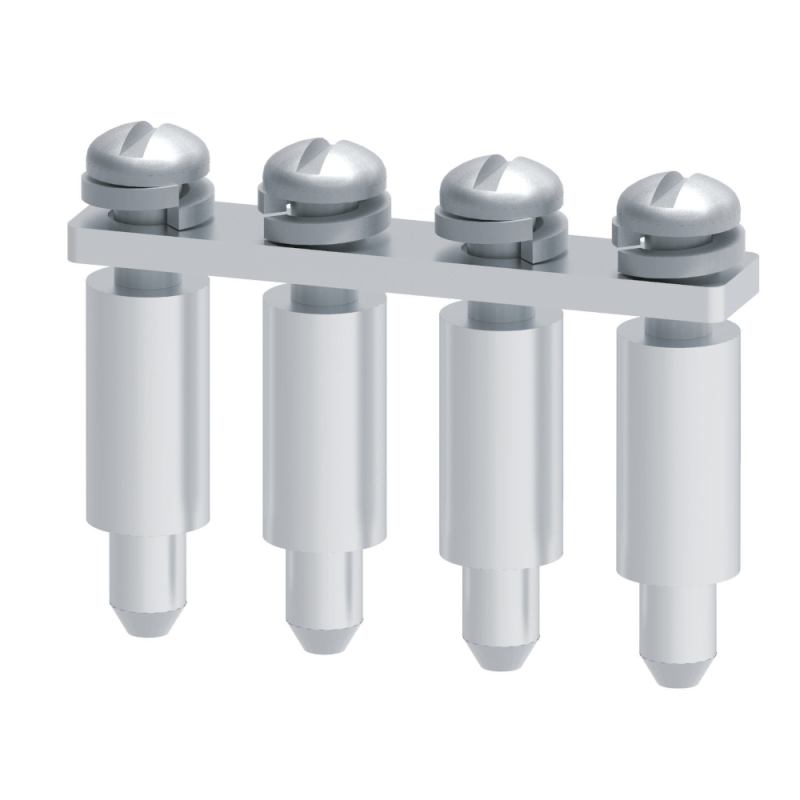

Перемычка винтовая OptiClip СА721/4 для клемм CTS-2,5 - это готовое соединительное устройство для надёжной коммутации четырёх полюсов в винтовых клеммах. Применяется в распределительных щитах, автоматических выключателях и других устройствах, где требуется фиксированная связь между соседними контактами. Артикул 332732 соответствует модели от КЭАЗ.

Назначение и область применения

Перемычка винтовая OptiClip СА721/4 используется для создания электрической связи между четырьмя соседними клеммами типа CTS-2,5. Она заменяет необходимость прокладывать отдельные провода между контактами, ускоряя сборку и снижая риск ошибок при монтаже. Подходит для установки в силовые цепях до 800 В и током до 24 А - например, в щитах управления, системах автоматизации, на производствах с частыми переключениями нагрузок.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 4
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты, которые затягиваются в отверстия клемм CTS-2,5
• Исполнение: винтовое - конструкция содержит токоведущую шину, втулки и винты в одном корпусе
• Размер модуля: 0 мм - не занимает места по ширине модульной сетки, так как не является самостоятельным модулем, а лишь соединителем между существующими клеммами

Совместимость и монтаж

Перемычка OptiClip СА721/4 совместима исключительно с клеммами серии CTS-2,5 от КЭАЗ. Для установки необходимо:

• Убедиться, что клеммы установлены рядом без зазора
• Вставить каждый из четырёх винтов перемычки в центральное отверстие каждой клеммы
• Затянуть винты моментом, достаточным для плотного контакта - без перегрузки, чтобы не повредить резьбу клеммы

Не применяйте с другими типами клемм - даже аналогичными по размеру, поскольку форма отверстий и глубина резьбы отличаются.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для оборудования низкого напряжения. Произведена в соответствии с технологическими нормами КЭАЗ и рассчитана на работу в условиях, допустимых для клемм CTS-2,5. Сертификационные документы доступны у производителя - рекомендуется проверять соответствие ГОСТ Р МЭК 60947-7-1 при использовании в промышленных установках.

Преимущества

• Готовое решение - не требует резки и зачистки проводов
• Высокая механическая прочность - винтовые соединения не ослабевают при вибрациях
• Стандартная компоновка - позволяет собирать ряды клемм без увеличения габаритов щита
• Легкий контроль состояния - можно визуально проверить затяжку каждого винта

Ограничения применения

• Не предназначена для переменного тока выше 24 А - превышение вызывает нагрев и выход из строя
• Не работает с клеммами других серий - даже если они имеют внешний вид CTS-2,5
• Не следует использовать в средах с высокой коррозионной активностью без дополнительной защиты
• Не подходит для многожильных проводов большего сечения - клеммы CTS-2,5 рассчитаны максимум на 2,5 мм2

Примеры использования

• Подключение нескольких автоматических выключателей в одной фазе внутри распределительного щита
• Объединение входных клемм термореле или контакторов в цепях управления
• Формирование групповой коммутации на конвейерах или станках с несколькими двигателями одного типа
• Монтаж в щитах для жилых домов при необходимости параллельного питания нескольких розеточных групп

Практические советы

• Перед установкой проверьте, что все клеммы CTS-2,5 находятся в одном уровне - перекос может привести к плохому контакту
• Не используйте перемычку для передачи сигнала управления - она предназначена только для силовых цепей
• При обслуживании щита всегда отключайте питание и проверяйте отсутствие напряжения - винтовые перемычки остаются под током даже после отключения одного автомата
• Для удобства сборки используйте отвертку с регулируемым крутящим моментом - оптимальный момент затяжки указан в руководстве к клеммам CTS-2,5
• Если вам нужна перемычка на 2 или 3 полюса - выбирайте другие варианты серии СА721, а не адаптируйте эту модель
