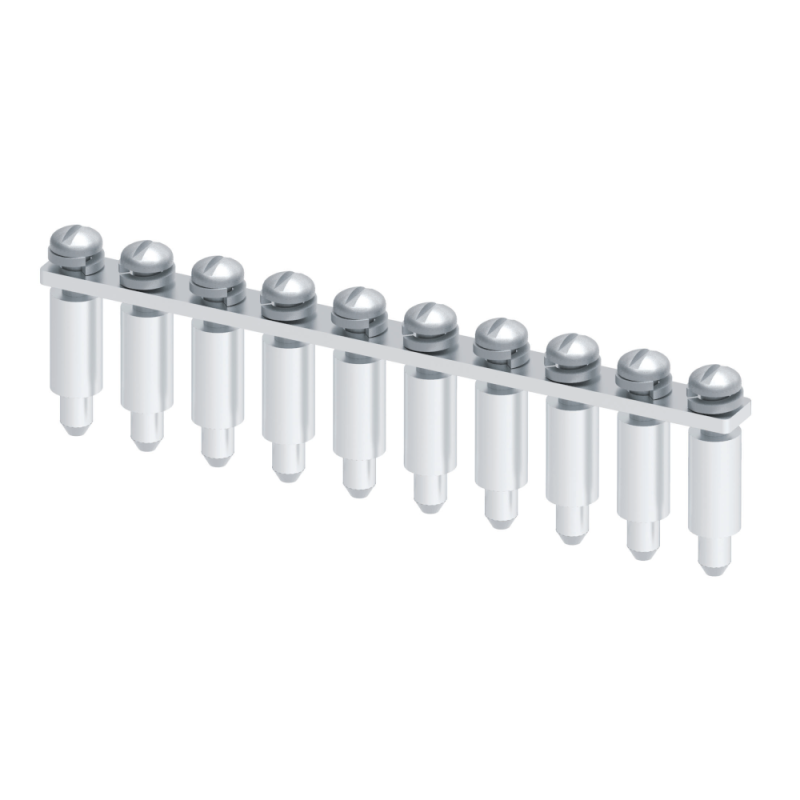

Перемычка винтовая 10 полюсов OptiClip СА721 для клемм CTS-2,5 - 289812 КЭАЗ

Перемычка винтовая OptiClip СА721/10 для клемм CTS-2,5 - это готовое винтовое соединение на 10 полюсов, предназначенное для быстрого и надёжного соединения нескольких клемм в распределительной коробке или щите. Продукт от КЭАЗ оптимизирован для работы с клеммами серии CTS-2,5 и применяется там, где требуется высокая плотность коммутаций без лишних проводов.

Назначение и область применения

Перемычка винтовая OptiClip СА721/10 для клемм CTS-2,5 используется для создания последовательных цепей между несколькими клеммами одного типа. Подходит для распределения фаз, нулей или заземления в автоматических выключателях, контакторах, тепловых реле и других устройствах, установленных на DIN-рейке. Часто применяется в промышленных щитах, системах управления станками, конвейерах и автоматизации объектов с высокой плотностью подключения.

Технические характеристики

• Тип изделия: винтовая перемычка
• Количество полюсов: 10
• Тип соединения: винтовое
• Номинальный ток: 24 А
• Номинальное напряжение: 800 В
• Способ монтажа: винтовой - подключение осуществляется через встроенные винты в отверстия клемм CTS-2,5
• Размер модуля: не имеет габаритного модульного значения (не соответствует стандартному модулю 17,5 мм)

Совместимость и монтаж

Перемычка винтовая OptiClip СА721/10 для клемм CTS-2,5 совместима исключительно с клеммами серии CTS-2,5 от КЭАЗ. Для установки необходимо:

• Установить клеммы CTS-2,5 на DIN-рейку с равным шагом;
• Вставить каждый контакт перемычки в отверстие клеммы до упора;
• Затянуть винты на каждом полюсе моментом, указанным в документации к клеммам (обычно 0,4–0,6 Нм);
• Не перегибать и не деформировать токоведущую шину - она жесткая и рассчитана на точную посадку.

Монтаж возможен только при отключенном питании. Убедитесь, что все клеммы находятся на одной линии - смещение вызывает плохой контакт или повреждение.

Безопасность и стандарты

Перемычка винтовая OptiClip СА721/10 для клемм CTS-2,5 соответствует требованиям безопасности IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям при правильно собранной сборке. Номинальное напряжение 800 В позволяет применять её в сетях переменного тока до AC 690 В и постоянного до DC 800 В.

Преимущества

• Готовое решение - не требует резки и гибки проводов, снижает риск ошибок при сборке;
• Высокая плотность соединений - 10 полюсов в компактной форме;
• Надёжная механическая фиксация за счёт винтового зажима и точного посадочного профиля;
• Изготовлена из медного сплава с покрытием, обеспечивающим устойчивость к окислению;
• Совместима с другими элементами серии OptiClip - можно комбинировать с перемычками на 2, 3, 4 полюса.

Ограничения применения

• Подходит только для клемм CTS-2,5 - не работает с другими типами клемм (например, WAGO, Phoenix Contact, ABB и др.)
• Не предназначена для мобильных или вибрационных сред - при сильной вибрации рекомендуется проверка затяжки винтов;
• Не допускается использование в условиях повышенной запылённости без защиты корпуса - открытое расположение винтов требует наличия крышки щита;
• Нельзя использовать для токов выше 24 А - превышение нагрузки вызывает нагрев и выход из строя.

Примеры использования

• Распределение фазы L1 между 10 автоматическими выключателями в распределительном щите;
• Объединение нулевых клемм в группе устройств защиты;
• Создание общей точки заземления для нескольких реле контроля температуры на конвейере;
• Сборка многоступенчатых цепей управления в системах автоматизации пищевого производства.

Практические советы

• При заказе учитывайте количество полюсов - для меньших цепей используйте варианты на 2, 3 или 4 полюса (они экономичнее и компактнее);
• Проверьте шаг клемм перед установкой - он должен точно соответствовать шагу перемычки (стандартный шаг CTS-2,5 - 17,5 мм);
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу клеммы; слабый контакт - причиняет перегрев;
• Для обслуживания легко демонтировать: достаточно ослабить винты и вынуть перемычку - никаких инструментов кроме отвёртки не потребуется;
• Храните в сухом месте - влага может вызвать окисление контактов даже при наличии защитного покрытия.
