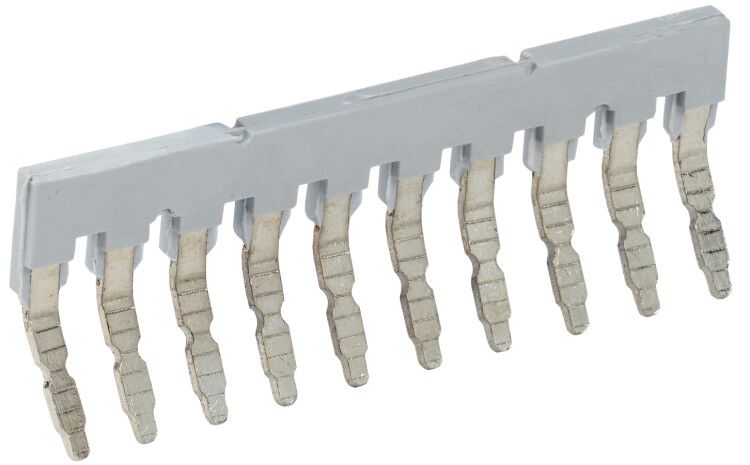

Перемычка гребенчатая КВИ-2,5/4мм2 10PIN 10 зажимов 24А IEK (ИЭК) YZN30B-002-10P

Перемычка гребенчатая для кабельных вводов и клеммных колодок КВИ-2,5/4 мм2 10PIN от IEK - это готовое решение для быстрого и надёжного соединения нескольких клеммных зажимов в одной цепи. Артикул yzn30b-002-10p позволяет заменить множество одиночных проводов на одну компактную перемычку, ускоряя монтаж и снижая риск ошибок.

Назначение и область применения

Перемычка предназначена для создания последовательного электрического соединения между соседними клеммными зажимами типоразмера КВИ-2,5/4 мм2. Применяется в распределительных щитах, автоматических выключателях, контакторах и других устройствах, где требуется равномерное распределение тока по нескольким точкам. Подходит для установки в промышленном оборудовании, системах управления, освещения и автоматизации.

Технические характеристики

• Номинальный ток: 24 А - способна безопасно передавать ток до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Сечение провода: 2,5–4 мм2 - совместима исключительно с клеммами КВИ, предназначенными для этих сечений;
• Количество выводов: 10 - обеспечивает соединение десяти последовательных клемм;
• Исполнение: проволочная - металлическая основа выполнена из высокопроводящего сплава, покрыта для защиты от окисления;
• Изоляция: да - корпус из термостойкого пластика предотвращает случайные замыкания;
• Цвет: серый - стандартизирован для удобства визуального различения в составе сборки.

Совместимость и монтаж

Перемычка совместима только с клеммными колодками КВИ-2,5/4 мм2 от IEK и аналогичными изделиями с тем же шагом и формой контактных пазов. Монтаж выполняется вручную: перемычка вставляется боковым ребром в пазы клеммных зажимов до характерного щелчка. Для фиксации используется винтовой механизм клеммы - сама перемычка не требует дополнительного крепления. Убедитесь, что все клеммы свободны и не имеют повреждённых контактов перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Произведено в соответствии с внутренними стандартами IEK, обеспечивающими механическую прочность и тепловую стабильность. Изоляционный материал устойчив к нагреву до +120 C, что допускает применение в условиях повышенной нагрузки.

Преимущества

• Заменяет до 9 одиночных проводов - экономит время на монтаже и снижает количество соединений;
• Минимальное сопротивление контакта - обеспечивает стабильную передачу тока без потерь;
• Защита от случайного отключения - жестко зафиксированные контакты не выпадают при вибрации;
• Легкий контроль целостности цепи - визуально видно, какие клеммы соединены;
• Не требует инструментов для установки - достаточно рук.

Ограничения применения

• Не применяется с клеммами другого типа (например, WAGO, Phoenix Contact, KF);
• Не рекомендуется использовать в цепях с импульсным током выше 24 А среднеквадратического значения;
• Не подходит для внешней установки - не имеет IP-защиты, работает только внутри закрытых щитов;
• Нельзя перекрывать более чем 10 клемм - для большего числа потребуется несколько перемычек или другой вариант соединения.

Примеры использования

• Распределение фазы L по 10 автоматическим выключателям в одном ряду щита;
• Объединение нулевых шин в группе клеммных колодок;
• Подключение одинаковых устройств (например, реле или светильников) к одному входному сигналу;
• Создание цепей управления в панелях станков и конвейеров.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были полностью открыты - плотно затянутые винты могут помешать вхождению перемычки;
• Не используйте силовые инструменты - при чрезмерном усилии можно сломать изоляцию или согнуть контакты;
• Если нужна перемычка на 5 или 6 клемм - выбирайте другие варианты из серии; эта модель оптимизирована именно для 10-позиционных сборок;
• При обслуживании щита - всегда отключайте питание, даже если кажется, что одна клемма не под напряжением: перемычка связывает всю цепь;
• Артикул yzn30b-002-10p легко найти в каталогах IEK - сохраните его для заказа запасных элементов.
