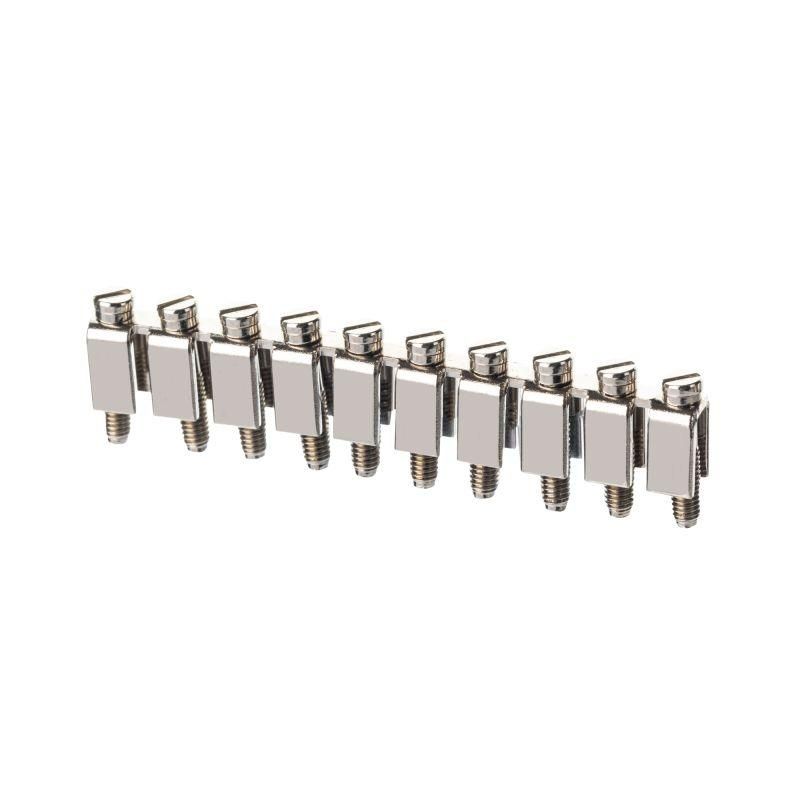

Перемычка винтовая для клеммы на 4 кв.мм, 10-и полюсная - IBF-10-6 ДКС

Перемычка винтовая для клемм на 4 кв.мм, 10-и полюсная от DKC (арт. ibf-10-6) предназначена для надежного электрического соединения нескольких клемм в распределительной коробке или щите. Она позволяет быстро замкнуть цепь между десятью соседними точками без прокладки проводов.

Назначение и область применения

Эта перемычка используется для создания последовательных соединений между винтовыми клеммами, рассчитанными на провода сечением до 4 мм2. Подходит для установки в силовых и управляющих цепях автоматических выключателей, контакторов, тепловых реле и других устройств с винтовыми зажимами. Часто применяется в промышленных щитах, системах управления оборудованием и распределительных пунктах.

Технические характеристики

• Количество полюсов: 10 - обеспечивает соединение десяти клемм подряд
• Номинальный ток: 32 А - допустимая нагрузка при длительной работе
• Номинальное напряжение: 500 В - безопасное использование в сетях до 500 В переменного тока
• Сечение провода: до 4 мм2 - совместима с клеммами, предназначенными для проводов этого сечения
• Размер модуля: 60,8 мм - соответствует стандартному шагу DIN-рейки
• Изоляция: да - корпус изолирован, исключает случайное замыкание на соседние элементы
• Исполнение: поперечный соединитель - соединяет клеммы перпендикулярно направлению рейки
• Цвет: серый - стандартизированный цвет для промышленных компонентов
• Способ монтажа: винтовой - фиксируется путём затяжки винтов в клеммах

Совместимость и монтаж

Перемычка ibf-10-6 совместима с большинством винтовых клемм, имеющими шаг 60,8 мм и подходящий зажим для провода 4 мм2. Для установки необходимо:

• Выкрутить винты на всех десяти клеммах, которые требуется соединить
• Вставить перемычку так, чтобы её контактные штыри попали точно в гнёзда клемм
• Затянуть все винты равномерно - проверьте плотность фиксации каждого соединения

Не используйте усилие выше рекомендованного - это может повредить резьбу клеммы или саму перемычку.

Безопасность и стандарты

Перемычка DKC ibf-10-6 изготовлена из материалов, соответствующих требованиям безопасности для электрооборудования. Изоляция предотвращает пробой между соседними полюсами. Применяется в соответствии с нормами IEC 60947-7-1 для коммутирующих устройств. Напряжение 500 В и ток 32 А обеспечивают работу в классе защиты II.

Преимущества

• Ускоряет сборку щита - вместо 9 проводов используется одна перемычка
• Меньше точек соединения - снижается риск плохого контакта и нагрева
• Стабильное соединение - металлические контакты обеспечивают низкое переходное сопротивление
• Легко демонтировать - достаточно ослабить винты, чтобы удалить или переустановить
• Поддерживает возможность пропуска клемм - можно не использовать некоторые точки, просто не затягивать винты там

Ограничения применения

• Не подходит для клемм с другим шагом - требует точного соответствия 60,8 мм
• Не работает с клеммами, рассчитанными на провода меньше 1,5 мм2 или больше 6 мм2 - возможна потеря контакта
• Не предназначен для частого подключения/отключения - многократные операции могут износить резьбу
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации - возможен самопроизвольный откручивание

Примеры использования

• Создание группы питания для нескольких автоматических выключателей в одном ряду
• Объединение входных фаз в распределительном щите перед группой УЗО
• Формирование цепи управления для нескольких контакторов через один сигнал
• Подключение термореле в цепях конвейера или насосной станции

Практические советы

• Перед установкой проверьте, что все клеммы имеют одинаковый тип зажима и шаг - даже небольшое отличие может помешать установке
• Не забывайте про порядок подключения: перемычка должна располагаться после завершения подвода основных проводов
• Для удобства обслуживания отметьте крайние клеммы маркером - это поможет определить границы соединённой группы
• Если нужна связь не всех 10 полюсов - можно оставить часть винтов открученными; остальные будут работать как обычно
• Храните перемычку в сухом месте - хотя она изолирована, влага может вызвать окисление контактов при долгом хранении
