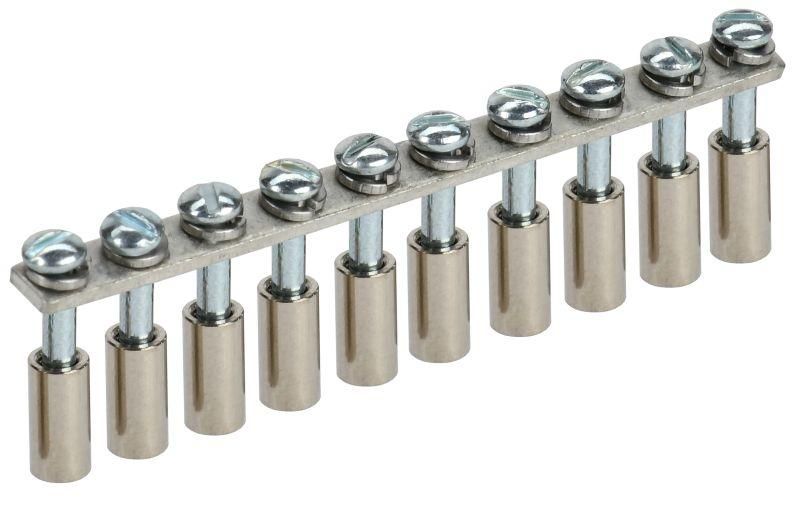

Перемычка ARMAFIX для CTS 4кв.мм 10PIN в сборе IEK YCT10-00-K03-004-A-10P

Перемычка в сборе для клеммных блоков CTS 4 мм2 10PIN от IEK предназначена для надёжного электрического соединения нескольких клемм в одном ряду. Это готовое решение для быстрого монтажа в распределительных щитах, особенно там, где требуется соединить до десяти точек с помощью одного изделия.

Назначение и область применения

Перемычка в сборе для клеммных блоков CTS 4 мм2 10PIN используется для создания последовательных электрических цепей между соседними клеммами на DIN-рейке. Подходит для коммуникаций в силовых и управляющих цепях постоянного и переменного тока. Применяется в промышленном оборудовании, автоматических системах управления, щитах освещения и энергораспределении.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ;
• Сечение провода: 4 мм2 - совместима с кабелями и жилами этого сечения;
• Способ монтажа: винтовой - фиксация осуществляется затяжкой винтов в клеммах;
• Исполнение: поперечный соединитель - соединяет клеммы по горизонтали в одном ряду;
• Количество перемычек: 2 - содержит две отдельные токоведущие шины внутри одного корпуса;
• Число полюсов: 10 - позволяет соединить 10 клемм подряд одним устройством.

Совместимость и монтаж

Перемычка в сборе для клеммных блоков CTS 4 мм2 10PIN совместима исключительно с клеммными блоками серии CTS от IEK. Устанавливается путём вставления в контактные отверстия клемм и затяжки встроенных винтов. Каждый винт должен быть закручен усилием, достаточным для плотного контакта - но без перегрузки, чтобы не повредить резьбу. Монтаж выполняется при отключенном питании. Для правильной установки проверьте соответствие шага клемм - они должны точно соответствовать геометрии перемычки.

Безопасность и стандарты

Перемычка в сборе для клеммных блоков CTS 4 мм2 10PIN изготовлена в соответствии с требованиями к электрооборудованию для промышленного применения. Использование материалов с высокой термостойкостью и изоляцией обеспечивает безопасную работу при максимальных нагрузках. Соответствует общепринятым нормам безопасности для оборудования класса защиты IP20.

Преимущества

• Готовое изделие - не требует самостоятельной нарезки или формирования шин;
• Ускоренный монтаж - заменяет до девяти одиночных перемычек одной деталью;
• Надёжная фиксация - двойная шина снижает риск потери контакта при вибрациях;
• Стандартная совместимость - проектировщик может использовать её в типовых решениях без адаптаций.

Ограничения применения

• Не применяется вне серии CTS - не совместима с другими брендами или моделями клемм;
• Не предназначен для частых демонтажей - многократная затяжка винтов может повредить резьбу клеммы;
• Максимальное сечение провода - 4 мм2; использование более толстых проводов невозможно;
• Работает только при температуре окружающей среды в пределах допустимых значений для клемм CTS (обычно –25C…+80C);
• Не защищена от внешних воздействий - не предназначена для открытых площадок или помещений с повышенной влажностью без дополнительной защиты.

Примеры использования

• Подключение нескольких входных автоматов в щите освещения;
• Объединение выходов реле в системе управления конвейером;
• Создание общей шины питания для группы датчиков в автоматическом контроле;
• Формирование цепи заземления или нулевого провода в распределительном щите.

Практические советы

• Перед установкой проверьте, что все клеммы находятся на одной рейке и имеют одинаковый шаг - иначе перемычка не войдёт;
• Затягивайте винты равномерно - начинайте с крайних, затем переходите к центральным;
• Не используйте перемычку для соединения более чем 10 клемм - она имеет фиксированную длину;
• Если нужна меньшая длина (например, 3–5 клемм), выбирайте другие варианты серии: yct10-00-k03-004-a-3p или аналогичные;
• Артикул yct10-00-k03-004-a-10p - единственный вариант для 10-полюсного соединения в этой серии; другие артикулы не подходят.
