Перемычка тип 10PIN для 4,0 мм2 (10 шт.) EKF PROxima | plc-per-10PIN-4

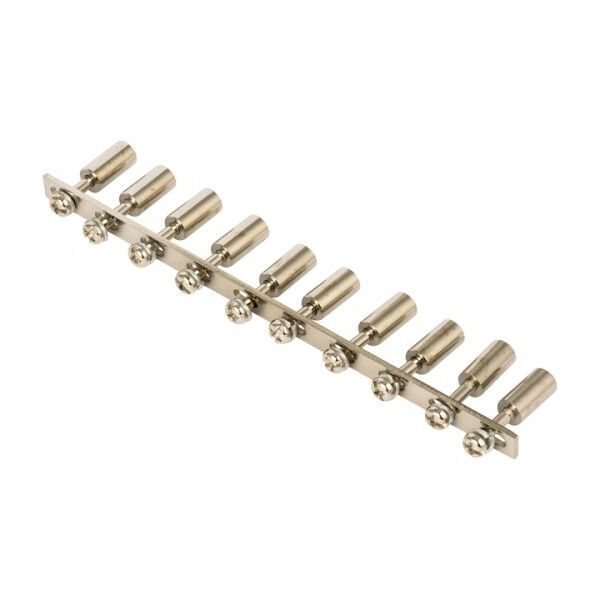

Перемычка тип 10PIN для 4,0 мм2 (10 штук) от EKF - компактный винтовой соединитель для быстрого и надёжного подключения проводов в распределительных щитах. Комплект из 10 единиц предназначен для работы с кабелями сечением до 4,0 мм2 и совместим с клеммными колодками серии PROxima.

Назначение и область применения

Перемычка тип 10PIN для 4,0 мм2 (10 штук) используется для создания электрических соединений между соседними клеммами на DIN-рейке. Применяется в распределительных щитах с клеммными колодками EKF PROxima и EK-JXB, особенно там, где требуется организовать заземление, нулевой проводник или равнопотенциальное соединение нескольких точек. Подходит для систем освещения, автоматики, управления двигателями и других слаботочных и силовых цепей переменного тока 50 Гц.

Технические характеристики

• Номинальный ток: 35 А - выдерживает нагрузки до 35 ампер без перегрева;
• Номинальное напряжение: 800 В - безопасна для сетей до 800 вольт переменного тока;
• Сечение провода: до 4,0 мм2 - оптимально для медных жил этого диапазона;
• Способ монтажа: винтовой - фиксация провода осуществляется затяжкой винта;
• Исполнение: поперечный соединитель - позволяет соединить контакты рядом расположенных клемм;
• Количество в упаковке: 10 штук - хватает для большинства типовых проектов;
• Материал корпуса: пожаростойкий полиамид - устойчив к нагреву и горению;
• Цвет: серебристый - визуально отличается от пластиковых элементов, упрощает диагностику;
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и сборки.

Совместимость и монтаж

Перемычка тип 10PIN для 4,0 мм2 (10 штук) предназначена исключительно для установки на клеммные колодки EKF PROxima и EK-JXB. Она несовместима с другими брендами или моделями, имеющими другую геометрию контактной части. Монтаж выполняется путём вставки перемычки в соответствующие пазы клеммы и последующего затягивания винта. Убедитесь, что провод зачищен на 6–8 мм и плотно зажат - недостаточная затяжка вызывает нагрев, а перетяжка повредит резьбу.

Безопасность и стандарты

Перемычка тип 10PIN для 4,0 мм2 (10 штук) изготовлена в соответствии с требованиями ГОСТ Р 50030.7.2006, который регламентирует безопасность коммутационных устройств в распределительных щитах. Материал корпуса соответствует нормам самозатухающего пластика, предотвращающему распространение пламени при перегрузках.

Преимущества

• Удобство замены - легко демонтировать и переустанавливать без инструментов кроме отвертки;
• Стандартная форма - обеспечивает точную посадку на оригинальные клеммы EKF;
• Высокая механическая прочность - не деформируется при многократном использовании;
• Электрическая надёжность - минимизация переходного сопротивления благодаря качественному металлическому контакту;
• Заметный цвет - серебристый оттенок помогает отличить перемычки от изолированных проводов при обслуживании.

Ограничения применения

• Не применяется для проводов сечением более 4,0 мм2 - возможен перегрев и выход из строя;
• Не подходит для постоянного тока выше 800 В - рассчитана только на переменный ток 50 Гц;
• Не рекомендовано использовать вне распределительных щитов - не имеет защиты от внешних воздействий;
• Не совместима с клеммами других производителей - даже аналогичные по названию модели могут иметь другой шаг или форму контактов.

Примеры использования

• Объединение всех нулевых проводников в группе розеток через одну клемму;
• Создание общей точки заземления для нескольких аппаратов в щите;
• Подключение сигнальных линий в системах автоматизации с несколькими входами;
• Разводка питания между несколькими автоматическими выключателями одного уровня.

Практические советы

• Перед установкой проверьте, чтобы клемма была именно EKF PROxima - другие серии имеют другую ширину и глубину посадочного места;
• Используйте отвертку с подходящим наконечником - слишком крупный или маленький может повредить винт;
• Не используйте перемычку для соединения проводов разного сечения - это нарушает тепловой режим;
• При необходимости замены одной перемычки - можно купить отдельно, но лучше сразу закупить комплект из 10 штук - они часто расходуются одновременно;
• Храните в сухом месте - хотя материал герметичен, длительное воздействие влаги снижает надёжность винтовых соединений.
