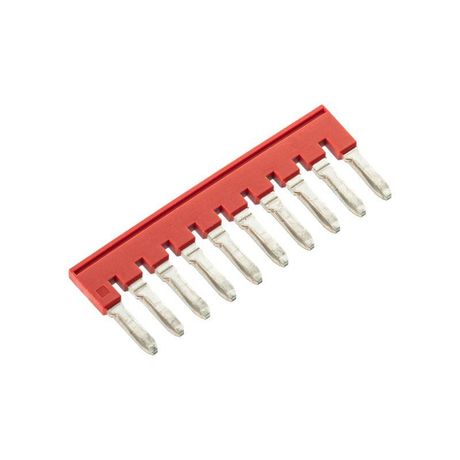

Перемычка вставная для клеммы на 4 кв.мм, 10-и полюсная - SBF-10-6 ДКС

Перемычка вставная для клемм на 4 кв.мм, 10-и полюсная от DKC (ДКС), артикул sbf-10-6, обеспечивает быстрое соединение нескольких клемм в одной цепи без необходимости прокладывать отдельные провода. Подходит для работы с винтовыми и push-in клеммами, широко применяется в распределительных щитах и автоматических системах управления.

Назначение и область применения

Эта перемычка используется для создания параллельных соединений между соседними клеммами в коммутационных устройствах. Особенно удобна при подключении нескольких однофазных нагрузок, автоматов, УЗО или контакторов в одном ряду. Благодаря втычному способу монтажа позволяет существенно ускорить сборку щита и снизить количество проводов.

Технические характеристики

• Количество полюсов: 10
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Сечение провода: до 4 мм2
• Шаг полюсов: 6,2 мм
• Размер одного модуля: 60,3 мм
• Тип изоляции: да (изолированный корпус)
• Способ монтажа: втычной
• Цвет: красный

Совместимость и монтаж

Перемычка совместима с большинством винтовых и push-in клемм, имеющих шаг 6,2 мм - стандарт для DIN-рейки. Монтируется просто: вставьте её в клеммы сверху до характерного щелчка. Нельзя использовать с клеммами другого шага (например, 5 мм или 8,5 мм). Отдельные полюса можно выкусить, за исключением двух крайних - они служат фиксирующими элементами и обеспечивают устойчивость всей перемычки.

Безопасность и стандарты

Изоляция корпуса предотвращает случайное замыкание между полюсами. Перемычка соответствует требованиям безопасности для устройств, работающих при напряжении до 1000 В. Произведена из термостойкого материала, устойчивого к перегреву при номинальном токе 32 А.

Преимущества

• Устраняет необходимость в лишних проводах - снижает хаос в щите
• Ускоряет монтаж: вместо 9 проводов - одна перемычка
• Гибкая настройка: можно удалить лишние полюса, сохранив целостность конструкции
• Яркий красный цвет упрощает визуальный контроль и диагностику
• Стандартный шаг 6,2 мм - совместимость с основными сериями клемм

Ограничения применения

• Не подходит для клемм с шагом, отличным от 6,2 мм
• Нельзя выкусывать крайние полюса - это нарушит механическую прочность
• Не предназначен для переменного тока выше 32 А - возможен перегрев
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Подключение нескольких однополюсных автоматов в ряд
• Объединение входных фаз в распределительном щите
• Создание общей шины N или PE через клеммы с push-in зажимом
• Сборка группового освещения или розеточных контуров

Практические советы

• Перед установкой проверьте шаг клемм - он должен точно соответствовать 6,2 мм
• Выкусывайте полюса плоскогубцами с острыми кромками, чтобы не повредить изоляцию
• Если используете перемычку в щите с высокой плотностью компонентов - убедитесь, что она не задевает соседние устройства
• Для частого обслуживания выбирайте перемычку с меньшим числом полюсов - проще демонтировать и менять
• Артикул sbf-10-6 от DKC (ДКС) - один из самых распространённых решений для 10-полюсных цепей; аналогичные модели других брендов могут иметь другие допуски по току
